Part number: Jooby Outdoor Gateway LoRaWAN 300 EU

Jooby Outdoor Gateway LoRaWAN 300 EU

Шлюз для сбора данных в сетях LoRaWAN

Шлюзы Jooby Outdoor Gateway LoRaWAN предназначены для получения данных от радиомодулей и их последующей передачи на сервер. Информация поступает на шлюз по сети LoRaWAN, после чего устройство отправляет их на сервер для конвертирования и дальнейшей обработки.

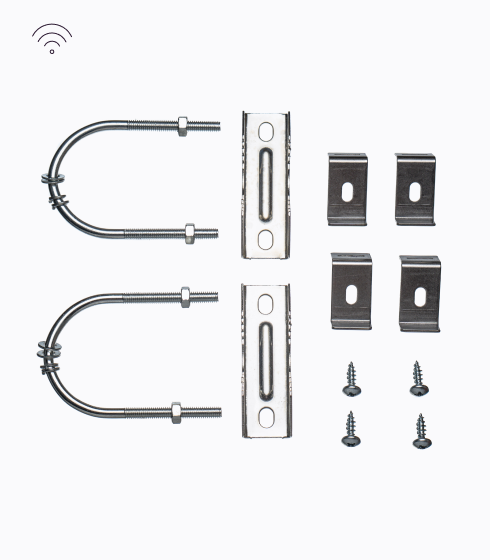

Вся информация надежно защищена благодаря качественным компонентам промышленного уровня. Устройство укомплектовано дополнительными аксессуарами и крепежами для удобной эксплуатации. По запросу клиента в комплектацию можно включить специальные технические решения.

Для работы устройство может использовать до 8 доступных каналов LoRaWAN*. Данная модель не оборудована резервным аккумулятором.

*LoRaWAN® — это зарегистрированный товарный знак, используемый по лицензии от LoRa Alliance®.

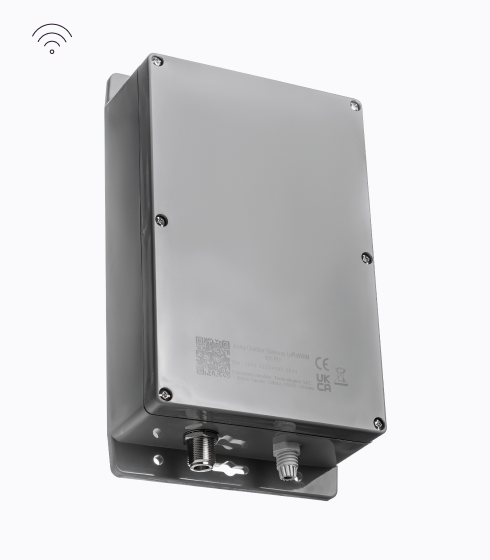

  • Корпус Промышленный пластиковый корпус в климатическом исполнении IP67 со всеми необходимыми кабельными вводами
  • Концентратор LoRa Один модуль по умолчанию для 8 каналов
  • Сеть связи LTE и Ethernet
  • Дистанционный сбор показаний LoRaWAN
  • Питание PoE (802.3af) с защитой от перенапряжения и с грозозащитой
  • Резервное питание По запросу
  • Интерфейс Web UI (веб-интерфейс)
  • Геопозиционирование GNSS (GPS/GLONASS/Galileo/BDS/QZSS/SBAS)

Информация о продукте

ПРИНЦИП РАБОТЫ

Шлюзы работают в пределах сотовой сети, размещаясь в зоне скопления радиодатчиков, накапливающих разнообразную информацию. Например, устройство может быть установлено вблизи жилого комплекса, где радиомодули используются для сбора данных с приборов учета ресурсов (счетчиков воды, газа, электроэнергии). Радиомодули регистрируют показатели счетчиков и передают их через сеть LoRaWAN на шлюз. Полученную информацию шлюз отправляет на конечный сервер для обработки данных. Дополнительный способ передачи данных со шлюза на сервер выполняется с помощью LAN.

СПЕЦИФИКАЦИЯ

Параметр Технические характеристики
Компьютерная составляющая Arm Cortex-A7, DDR3 RAM 512 МБ, 8 ГБ eMMc (дополнительно 16 ГБ eMMc)
LoRaWAN



  • Модуль: SX1302 или  SX1303 миниплата PCIe
  • Каналы: до 8 каналов
  • RX чувствительность:

Стандартный уровень чувствительности  (EU868/US915):

-141 дБм при SF12 BW 125 кГц

-127 дБм при SF7 BW 125 кГц

-111 дБм при FSK 50 кбит/с


TX мощность: 22 дБм (макс.)
• Частота: EU868, US915, по запросу — AS923, AU915, KR920, IN865

LTE Работает с Quectel EG915N — LTE-FDD(B1/B3/B7/B8/B20), GSM (EGSM900/DCS1800)
GNSS Интегрированный модуль в LTE-модуль EG915N
Питание PoE (IEEE 802.3af/at-совместимое) — 42~57А постоянного тока
Потребление питания 10 Вт (макс.)
Ethernet RJ45 (10/100 Mбіт/с) с защитой от перенапряжения и грозозащитой (опционально)

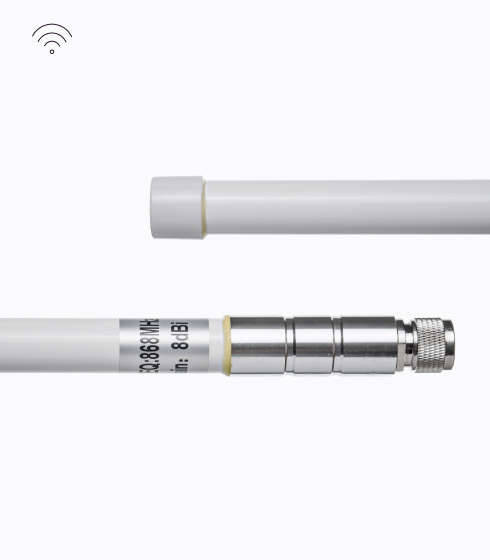

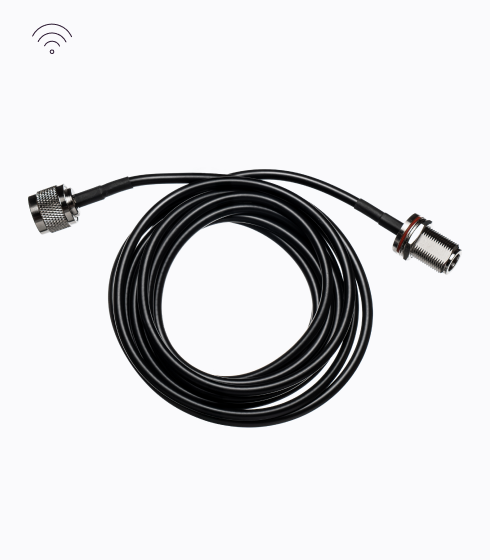

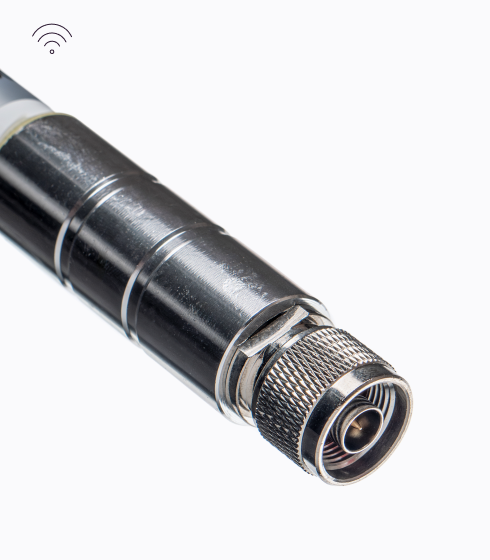

Антенна 1 разъем типа N

Встроенные антенны для GNSS и LTE

Степень защиты IP67
Материал корпуса Пластик HB UL-94
Вес Около 0,75 кг
Габариты 262 мм x 146 мм x 66 мм
Рабочая температура От –40 ˚C до +60 ˚C
Температура хранения От –40 ˚C до +85 ˚C
Влажность при эксплуатации От 0% до 95% (без конденсации)
Влажность при хранении От 0% до 95% (без конденсации)

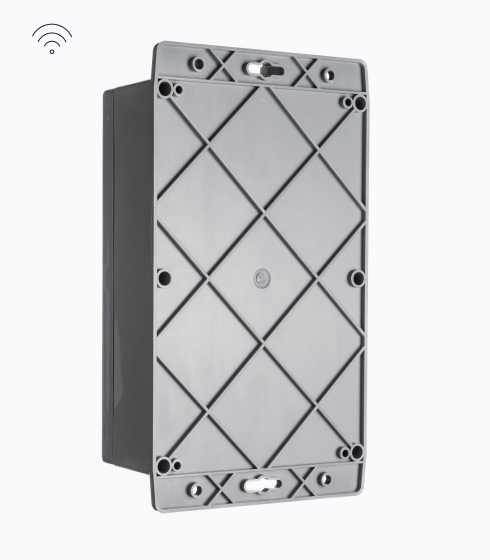

Способ монтажа Монтаж на столбе или на стене



Радиочастотные характеристики

LoRaWAN



Параметр

Технические характеристики

Рабочая частота • EU868, US915
• по запросу — AS923, AU915, KR920, IN865EU868, US91

Мощность передачи 22 дБм (макс.)
Чувствительность приемника Стандартный уровень чувствительности (EU868/US915):

-141 дБм при SF12 BW 125 кГц

-127 дБм при SF7 BW 125 кГц

-111 дБм при FSK 50 кбит/с
