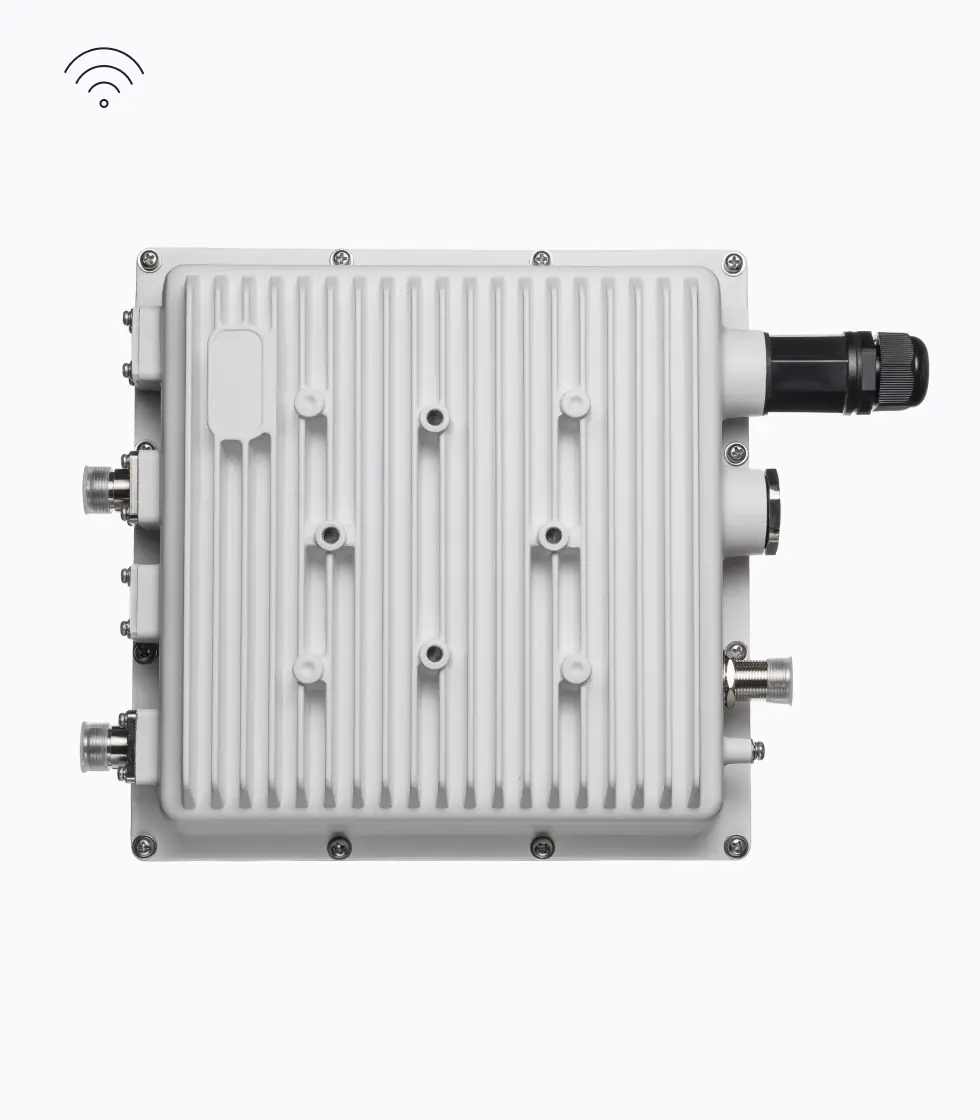

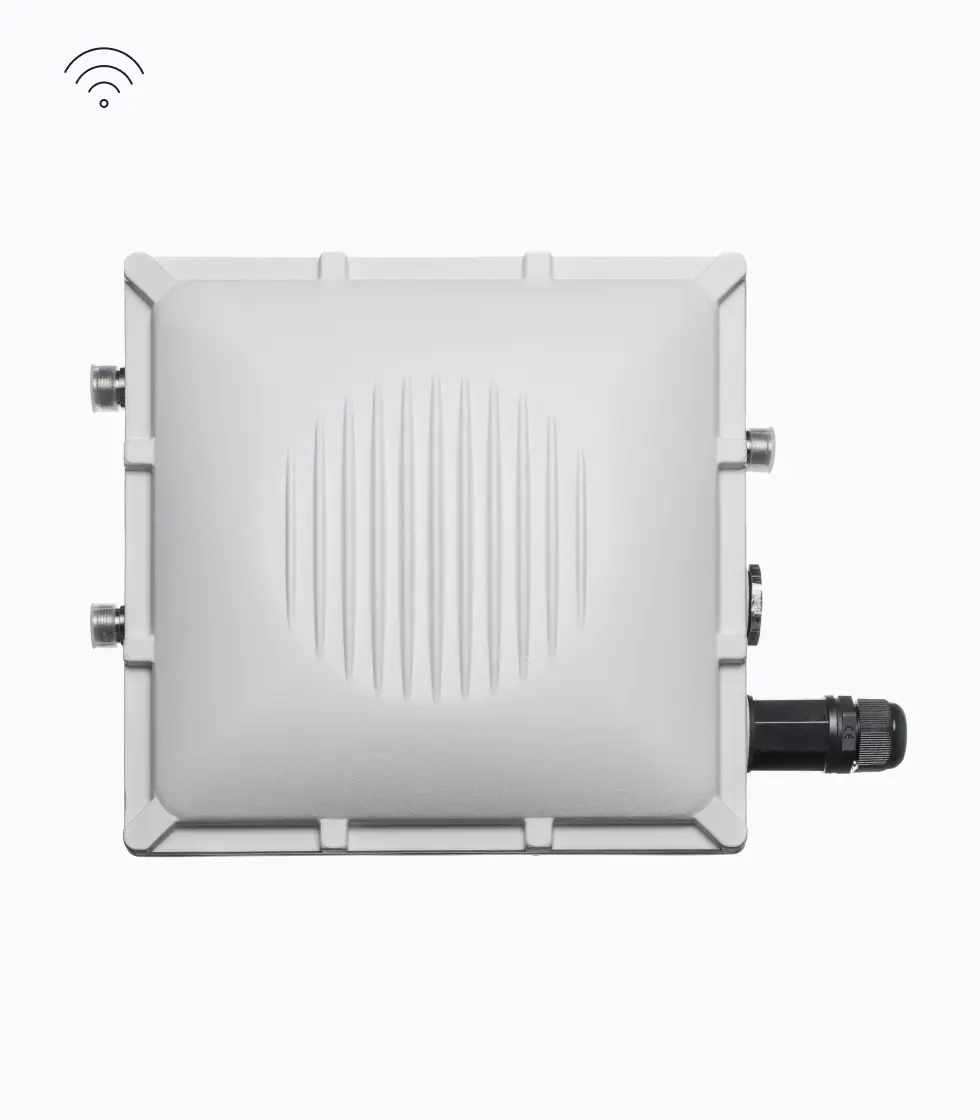

Jooby Outdoor Gateway LoRaWAN 401 EU
Шлюз для сбора данных в сетях LoRaWAN
Шлюзы серии Jooby Outdoor Gateway LoRaWAN предназначены для сбора данных от радиомодулей. Информация поступает через беспроводную сеть LoRaWAN. Далее шлюз отправляет ее на сервер, где данные конвертируются в удобные отчеты и хранятся в программном обеспечении.
Защита данных гарантируется компонентами промышленного уровня. Набор аксессуаров и креплений обеспечит удобную эксплуатацию устройства. Специальные технические решения могут быть включены в комплектацию по желанию клиента.
Для работы устройство может использовать до 8 доступных каналов LoRaWAN*. Данная модель оборудована резервным 12-вольтовым аккумулятором, который обеспечивает 20 часов автономной работы при полном заряде в нормальных условиях.
*LoRaWAN® — это зарегистрированный товарный знак, используемый по лицензии от LoRa Alliance®.
- Корпус Промышленный литий-алюминиевый корпус с классом защиты IP67 со всеми необходимыми кабельными вводами
- Концентратор LoRa Один модуль для 8 каналов
- Сеть связи LTE и Ethernet
- Дистанционный сбор показаний LoRaWAN
- Питание PoE (802.3af) с защитой от перенапряжения и с грозозащитой
- Резервное питание Литий-ионная резервная батарея 12 В. Обеспечивает 20 часов работы при полной зарядке в нормальных условиях.
- Інтерфейс Web UI (веб-інтерфейс)

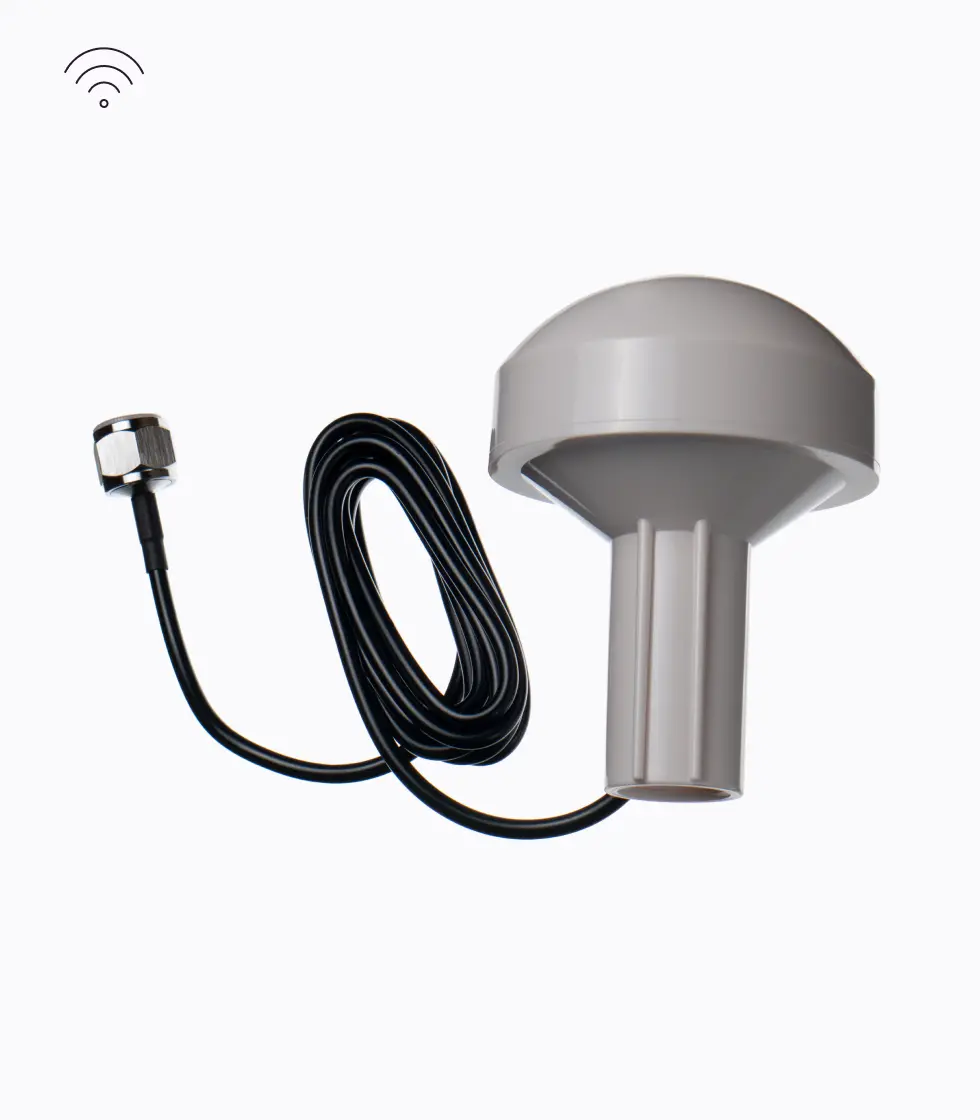

- Геопозиционирование GNSS (GPS/GLONASS/Galileo/BDS/QZSS/SBAS)
Информация о продукте
- Описание
- Загрузки
ПРИНЦИП РАБОТЫ
Шлюзы работают в пределах сотовой сети, размещаясь в зоне скопления радиодатчиков, накапливающих разнообразную информацию. Например, устройство может быть установлено вблизи жилого комплекса, где радиомодули используются для сбора данных с приборов учета ресурсов (счетчиков воды, газа, электроэнергии). Радиомодули регистрируют показатели счетчиков и передают их через сеть LoRaWAN на шлюз. Полученную информацию шлюз отправляет на конечный сервер для обработки данных. Дополнительный способ передачи данных со шлюза на сервер выполняется с помощью LAN.
СПЕЦИФИКАЦИЯ
| Параметр | Технические характеристики |
| Компьютерная составляющая | Arm Cortex-A7, DDR3 RAM 512 МБ, 8 ГБ eMMc (по запросу 16 ГБ eMMc) |
| LoRaWAN | • Модуль: SX1302 или SX1303 миниплата PCIe • Каналы: до 8 каналов • RX чувствительность: Стандартный уровень чувствительности (EU868/US915): -141 дБм при SF12 BW 125 кГц -127 дБм при SF7 BW 125 кГц -111 дБм при FSK 50 кбит/с • TX мощность: 22 дБм (макс.) • Частота: EU868, US915, по запросу — AS923, AU915, KR920, IN865 |
| LTE | Работает с Quectel EG915N — LTE-FDD(B1/B3/B7/B8/B20), GSM (EGSM900/DCS1800) |
| GNSS | Модуль, интегрированный в LTE-модуль EG915N |
| Питание | PoE (IEEE 802.3af/at-совместимое) — 42~57 А постоянного тока
Резервная Li-ion батарея DC-12V |
| Потребление питания | 10 Вт (макс.) |
| Ethernet | RJ45 (10/100 Mбит/с) с защитой от перенапряжения и грозозащитой |

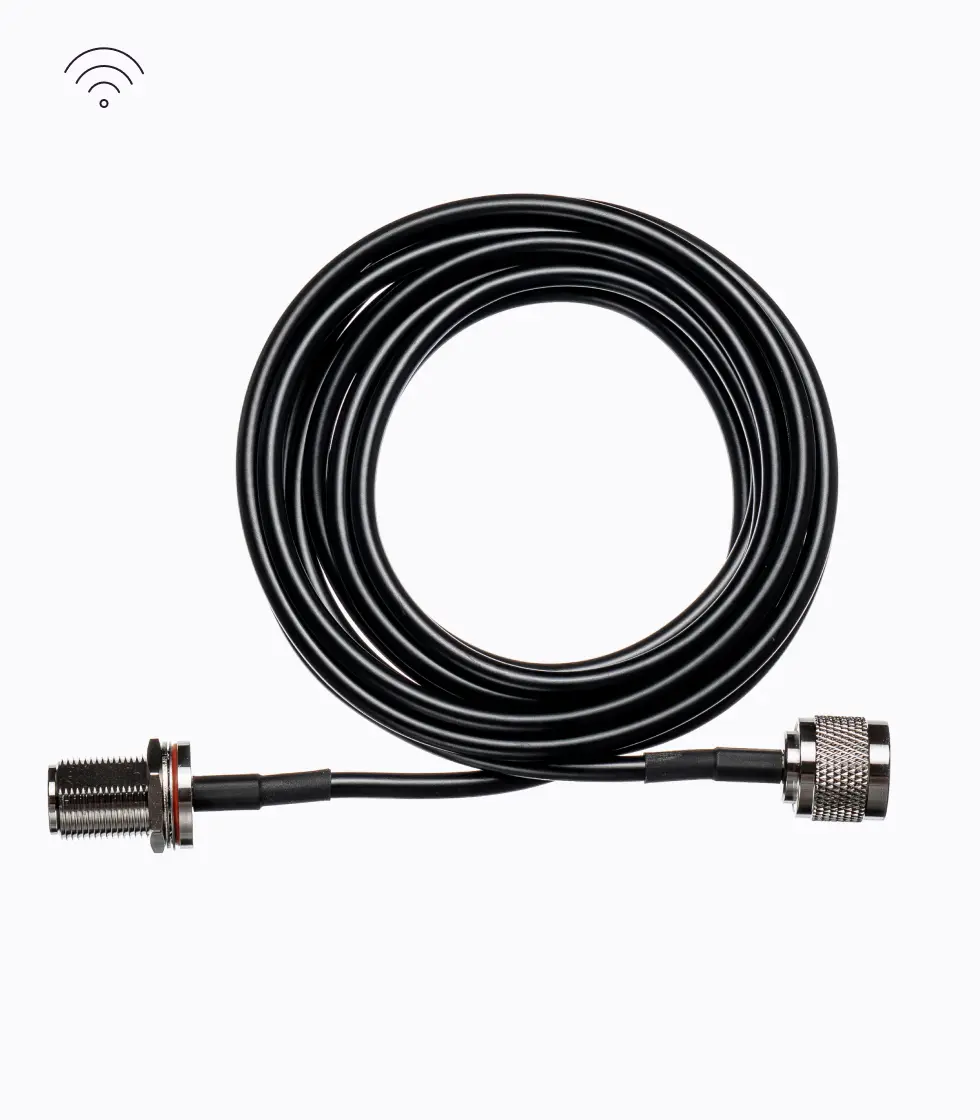

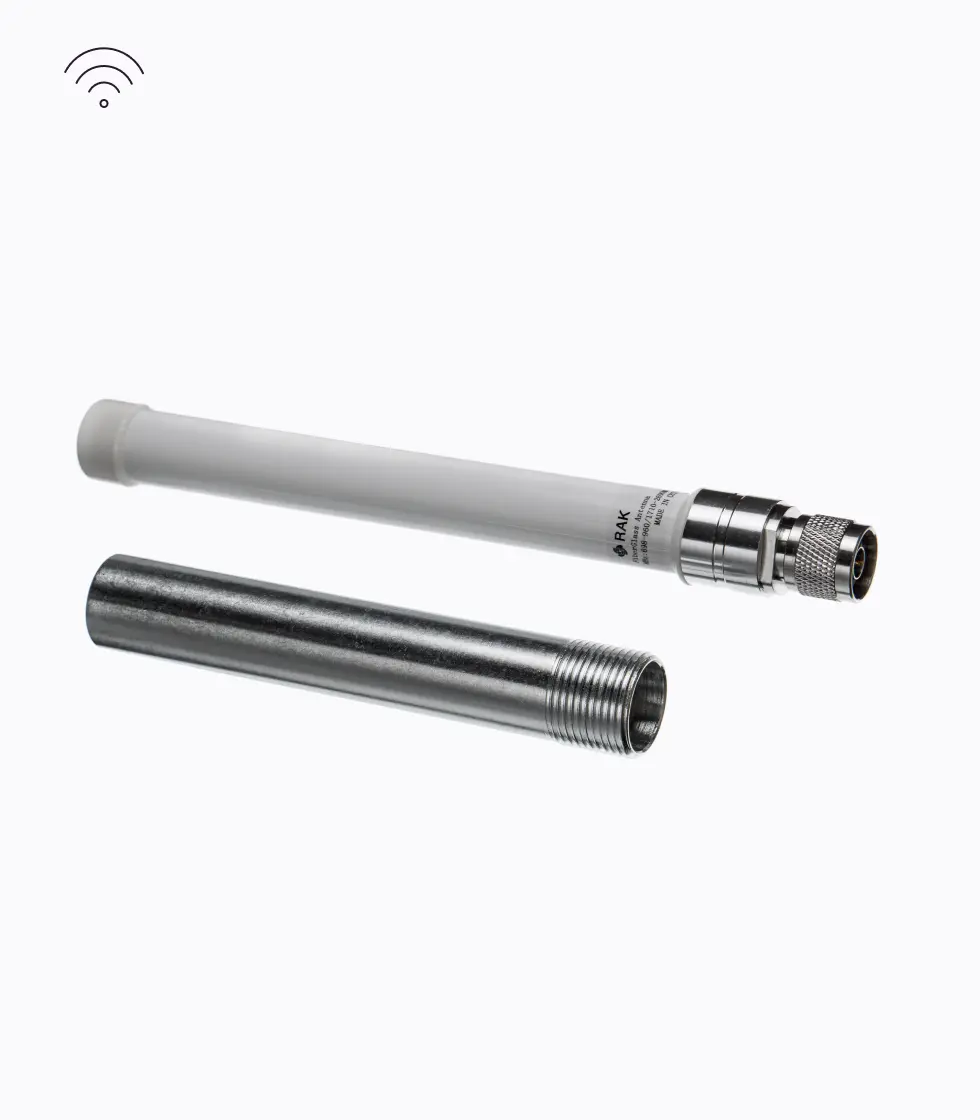

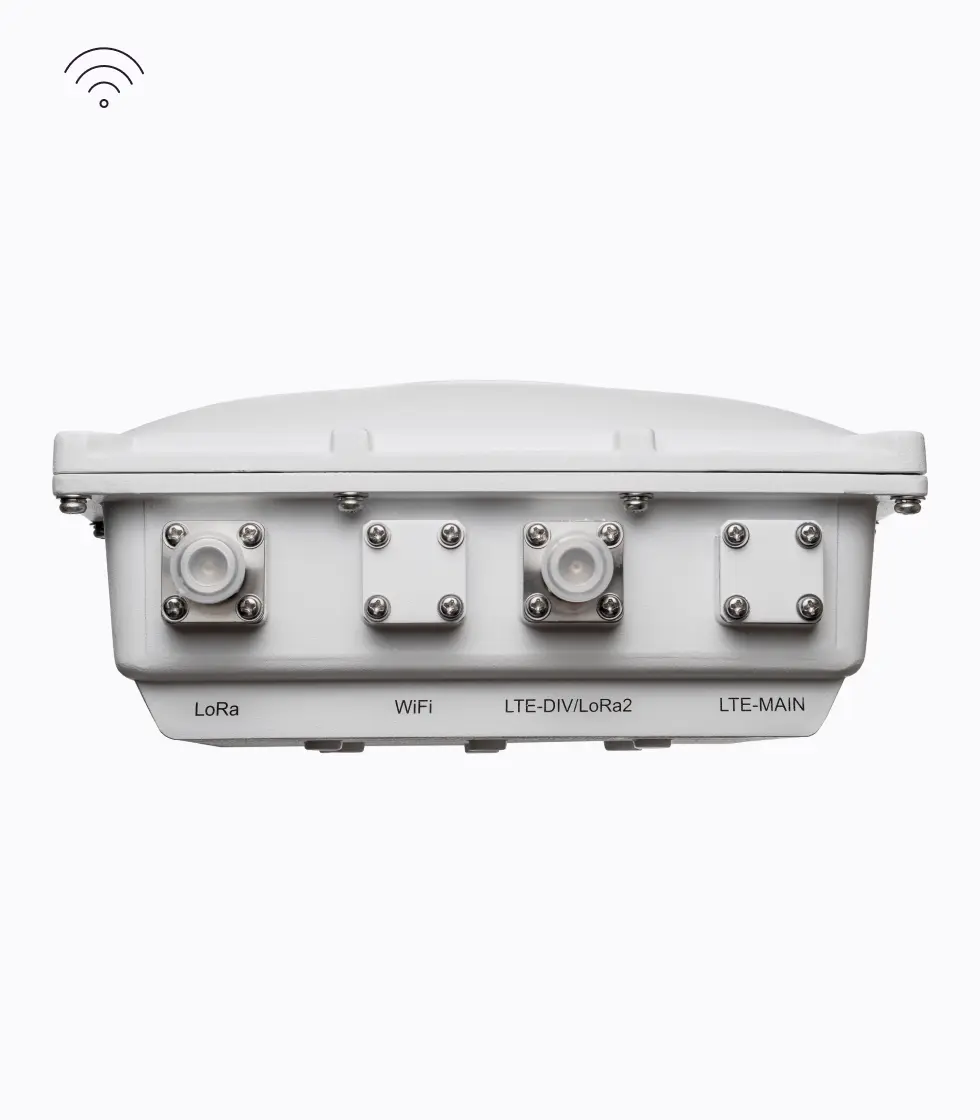

| Антенна | Разъемы типа 3N |
| Степень защиты | IP67 |
| Материал корпуса | Алюминий |
| Вес | Около 2,74 кг (с резервной батареей) |
| Габариты | 295 мм x 220 мм x 105 мм |
| Рабочая температура | От -40 ˚C до +60 ˚C |
| Температура хранения | От -40 ˚C до +85 ˚C |
| Влажность при эксплуатации | От 0% до 95% (без конденсации) |
| Влажность при хранении | От 0% до 95% (без конденсации) |

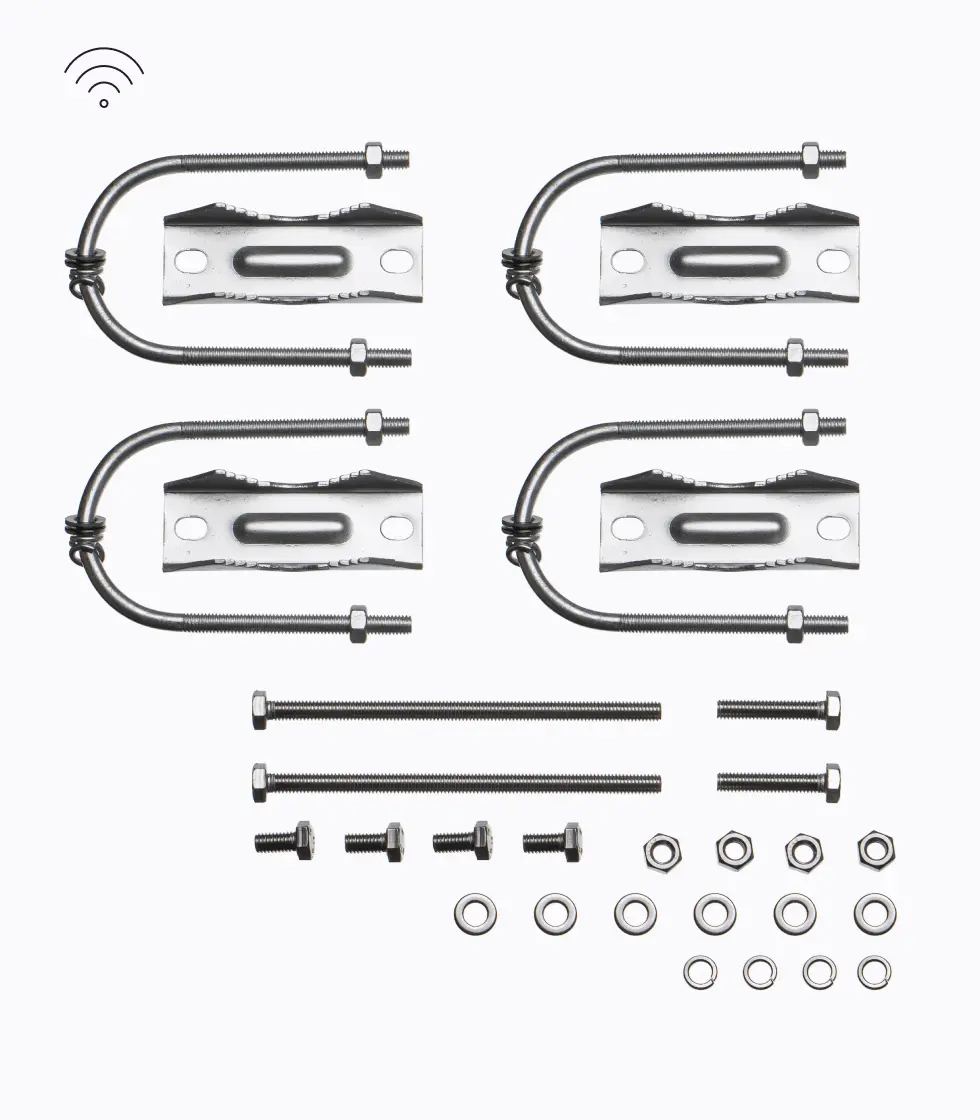

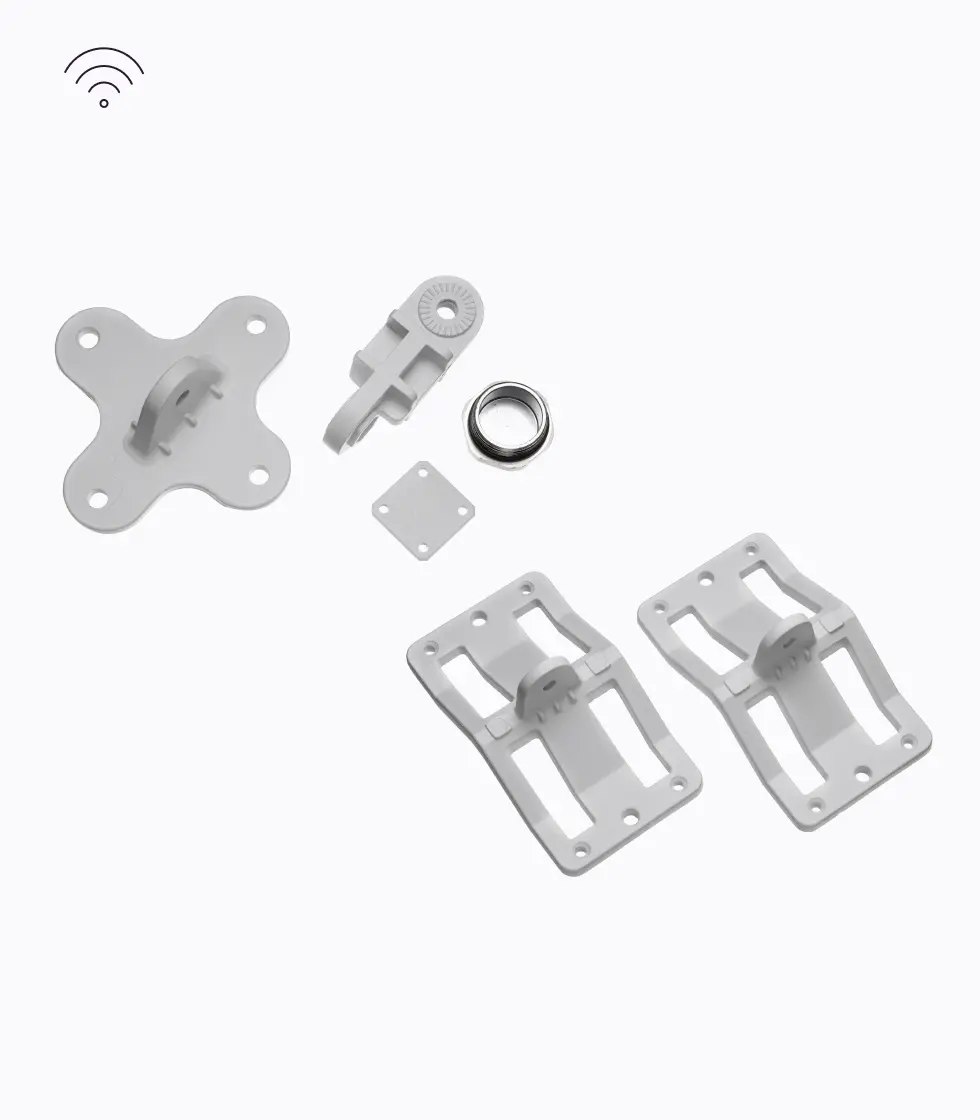

| Способ монтажа | Монтаж на столбе или на стене |
Радиочастотные характеристики
LoRaWAN
| Параметр | Технические характеристики |
| Рабочая частота | • EU868, US915 • по запросу — AS923, AU915, KR920, IN865 |
| Мощность передачи | 22 дБм (макс.) |
| Чувствительность приемника | Стандартный уровень чувствительности (EU868/US915):
-141 дБм при SF12 BW 125 кГц -127 дБм при SF7 BW 125 кГц -111 дБм при FSK 50 кбит/с |
