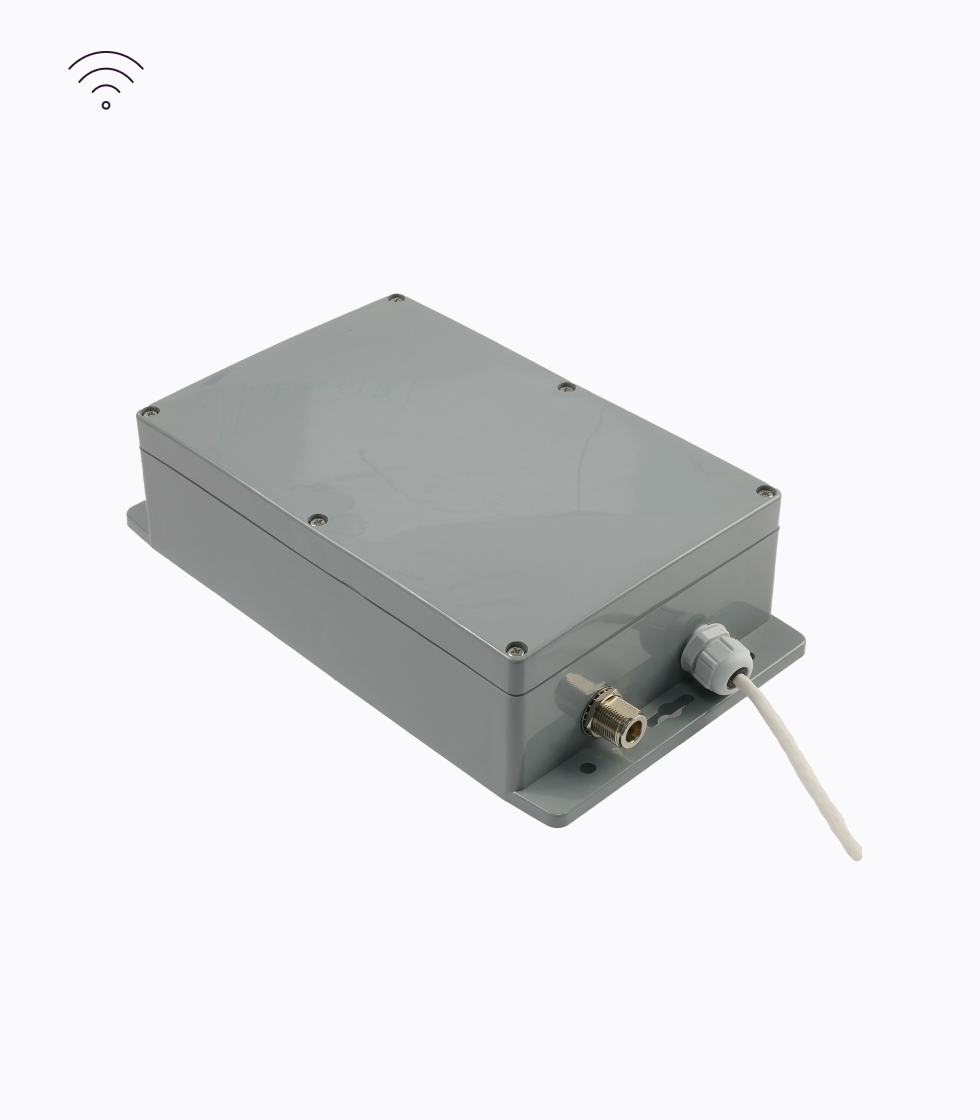

Jooby Outdoor Gateway LoRaWAN 300 EU
Шлюз для збирання даних у мережах LoRaWAN
Шлюзи Jooby Outdoor Gateway LoRaWAN розроблені для приймання даних радіомодулів і їх подальшого передавання на сервер. Інформація передається до шлюзу бездротовою мережею LoRaWAN, після чого пристрій надсилає їх на сервер для конвертації та подальшої обробки.
Високоякісні компоненти промислового рівня гарантують надійний захист даних. Пристрій укомплектований додатковими аксесуарами та кріпленнями для забезпечення зручної експлуатації. За бажанням клієнта до комплектації можна додати спеціальні технічні рішення.
Пристрій може використовувати до 8 наявних каналів LoRaWAN* для ефективної роботи. Ця модель не обладнана резервним акумулятором.
*LoRaWAN® — це зареєстрована товарна марка, що використовується за ліцензією LoRa Alliance®.
- Корпус Промисловий пластиковий корпус із класом захисту IP67 з усіма необхідними кабельними вводами
- Концентратор LoRa Один модуль за замовчуванням для 8 каналів
- Мережа зв’язку LTE та Ethernet
- Дистанційне збирання показників LoRaWAN
- Живлення PoE (802.3af) із захистом від перенапруги та грозозахистом
- Резервне живлення —
- Інтерфейс Web UI (вебінтерфейс)
- Геопозиціонування GNSS (GPS/GLONASS/Galileo/BDS/QZSS/SBAS)
Інформація про продукт
- Опис
- Завантаження
ПРИНЦИП РОБОТИ
Шлюз для сбора данных в сетях LoRaWAN
Шлюзи працюють у межах стільникової мережі, перебуваючи в зоні скупчення радіодатчиків, які збирають різноманітну інформацію. Наприклад, пристрій може бути встановлений поблизу житлового комплексу, де радіомодулі збирають дані з приладів обліку ресурсів (лічильників води, газу, електроенергії). Радіомодулі реєструють показники лічильників і передають їх до шлюзу через мережу LoRaWAN. Отриману інформацію шлюз надсилає на кінцевий сервер для обробки даних. Додатковий спосіб передавання даних зі шлюзу на сервер здійснюється за допомогою LAN.
СПЕЦИФІКАЦІЯ
| Параметр | Технічні характеристики |
| Комп’ютерна складова | ARM Cortex-A7, DDR3 RAM 512 МБ, 8 ГБ eMMc (за запитом 16 ГБ eMMc) |
| LoRaWAN
|
Стандартний рівень чутливості (EU868/US915): -141 дБм для SF12 з BW 125 кГц -127 дБм для SF7 з BW 125 кГц -111 дБм для FSK 50 Кбіт/с
|
| LTE | Працює з Quectel EG915N – LTE-FDD(B1/B3/B7/B8/B20), GSM (EGSM900/DCS1800) |
| GNSS | Integrated Module into the LTE-module EG915N |
| Живлення | PoE (IEEE 802.3af/at-сумісне) — 42~57 А постійного струму |
| Споживання живлення | 10 Вт (макс.) |
| Ethernet | RJ45 (10/100 Mбіт/с) із захистом від перенапруги та грозозахистом (за запитом) |
| Антена | Роз’єм типу N
Вбудовані антени для GNSS і LTE |
| Ступінь захисту | IP67 |
| Матеріал корпусу | Пластик HB UL-94 |
| Вага | Близько 0,75 кг |
| Габарити | 262 мм x 146 мм x 66 мм |
| Робоча температура | Від -40 ˚C до +60 ˚C |
| Температура зберігання | Від -40 ˚C до +85 ˚C |
| Вологість під час експлуатації | Від 0% до 95% (без конденсації) |
| Вологість під час зберігання | Від 0% до 95% (без конденсації) |
| Спосіб монтажу | Монтаж на стовпі або на стіні |
Радіочастотні характеристики
LoRaWAN
| Параметр | Технічні характеристики |
| Робоча частота | • EU868, US915 • за запитом — AS923, AU915, KR920, IN865 |
| Потужність передавання | 22 дБм (макс.) |
| Чутливість приймача | Стандартний рівень чутливості (EU868/US915):
-141 дБм для SF12 з BW 125 кГц -127 дБм для SF7 з BW 125 кГц -111 дБм для FSK 50 Кбіт/с |
