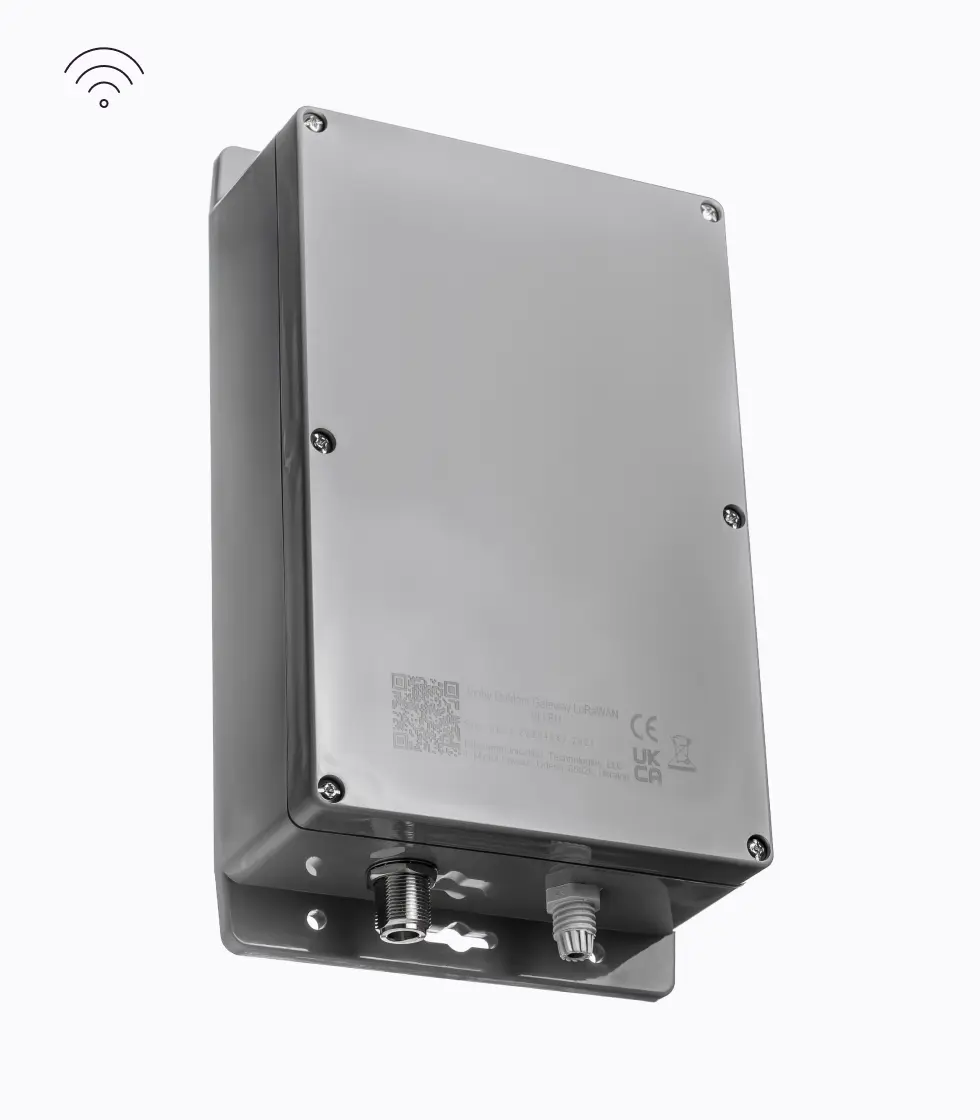

Jooby Outdoor-Gateway LoRaWAN 300 EU
LoRaWAN-Gateway (Basisstation) für Einsatz im Außenbereich
Das Jooby Outdoor-Gateway dient dem Empfang von Signalen mehreren Funkmodulen über das drahtlose LoRaWAN-Netzwerk*. Die erfassten Informationen werden über einen separaten Netzwerk-Kabelanschluss oder über LTE an einen Server zur weiteren Verarbeitung weitergeleitet.
Die Sicherheit der übertragenen Daten wird durch die Industriequalität der Gerätekomponenten gewährleistet. Das Gateway wird mit allen erforderlichen Montage- und Zubehörteilen geliefert, so dass die Inbetriebnahme problemlos erfolgt. Auf Anfrage können spezielle technische Lösungen umgesetzt werden.
Das Gerät kann bis zu 8 LoRaWAN-Kanäle verwenden. Dieses Modell ist nicht mit einer Pufferbatterie ausgestattet.
*LoRaWAN® ist eine Marke, die unter Lizenz der LoRa Alliance® verwendet wird.
- Gehäuse Gehäuse der IP-Schutzklasse IP67 in Industriequalität mit allen erforderlichen Kabelverschraubungen
- LoRa-Konzentrator Standardmäßig ein Modul für bis zu 8 Kanäle
- Backhaul LTE und Ethernet
- Fernablesung und Datenerfassung LoRaWAN
- Stromversorgung PoE (802.3af) mit Überspannungs- und Blitzschutz
- Pufferbatterie —
- Interface Web-Oberfläche
- Ortsbestimmung GNSS (GPS/GLONASS/Galileo/BDS/QZSS/SBAS)
Produktinformationen
- Übersicht
- Downloads
WIE DAS GERÄT FUNKTIONIERT
Gateways bzw. Basisstationen sind für den Betrieb von Funknetzen erforderlich, darunter von solchen, die Sensoren verbinden. Sie werden in ihrer Nähe positioniert, zum Beispiel an einem Haus, in dem die Messdaten von Strom-, Gas- und Wasserzählern per Funk erfasst werden. Funkmodule übertragen die Zählerstände über das LoRaWAN-Netzwerk an das Gateway. Dieses leitet die Daten an einen Server weiter, wo sie analysiert werden und als Grundlage für die Abrechnung dienen können. Eine schnelle Datenübertragung kann dank der Verbindung über LAN-Netzwerke gewährleistet werden.
SPEZIFIKATIONEN
| Merkmal | Spezifikationen |
| Systemkomponenten | Arm Cortex-A7, DDR3 RAM 512 MB, 8 GB eMMc (optional 16 GB eMMc) |
| LoRaWAN
|
Typische Werte (EU868/US915): -141 dBm bei SF12 BW 125 kHz -127 dBm bei SF7 BW 125 kHz -111 dBm bei FSK 50 kbit/s
|
| LTE | Unterstützt Quectel EG915N – LTE-FDD(B1/B3/B7/B8/B20), GSM (EGSM900/DCS1800) |
| GNSS | Integrated Module into the LTE-module EG915N |
| Stromversorgung | PoE (IEEE 802.3af/at-konform) — 42~57 A DC |
| Energieverbrauch | 10 W (max.) |
| Ethernet | RJ45 (10/100 Mbps) mit Überspannungs- und Blitzschutz (optional) |

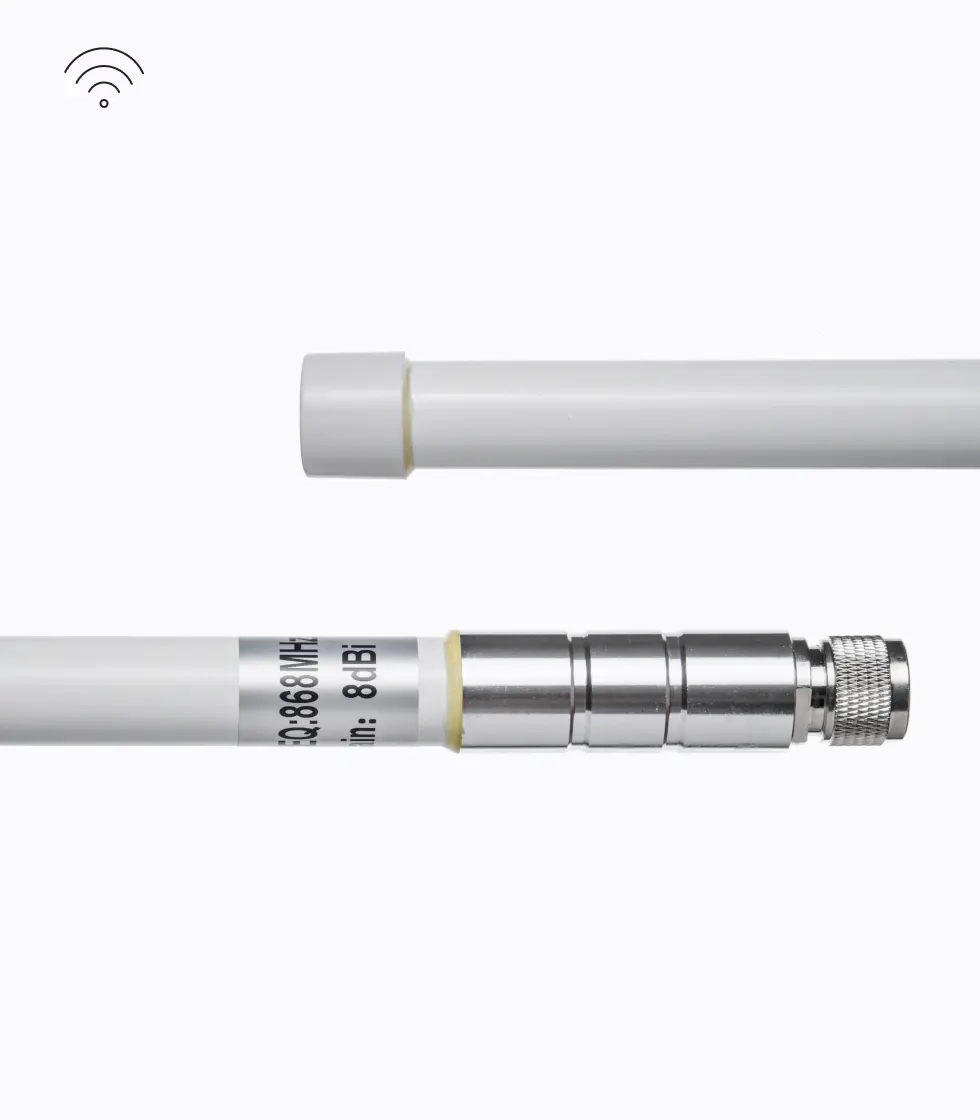

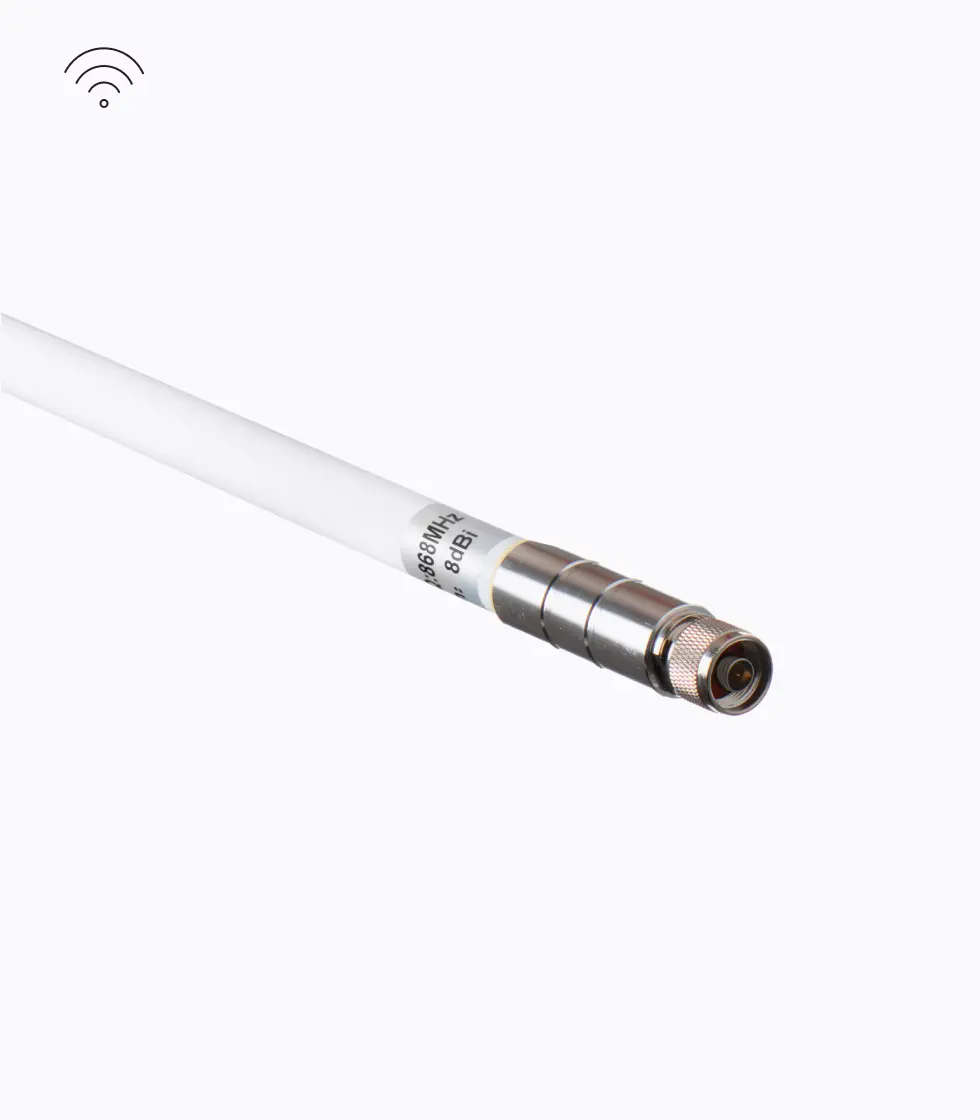

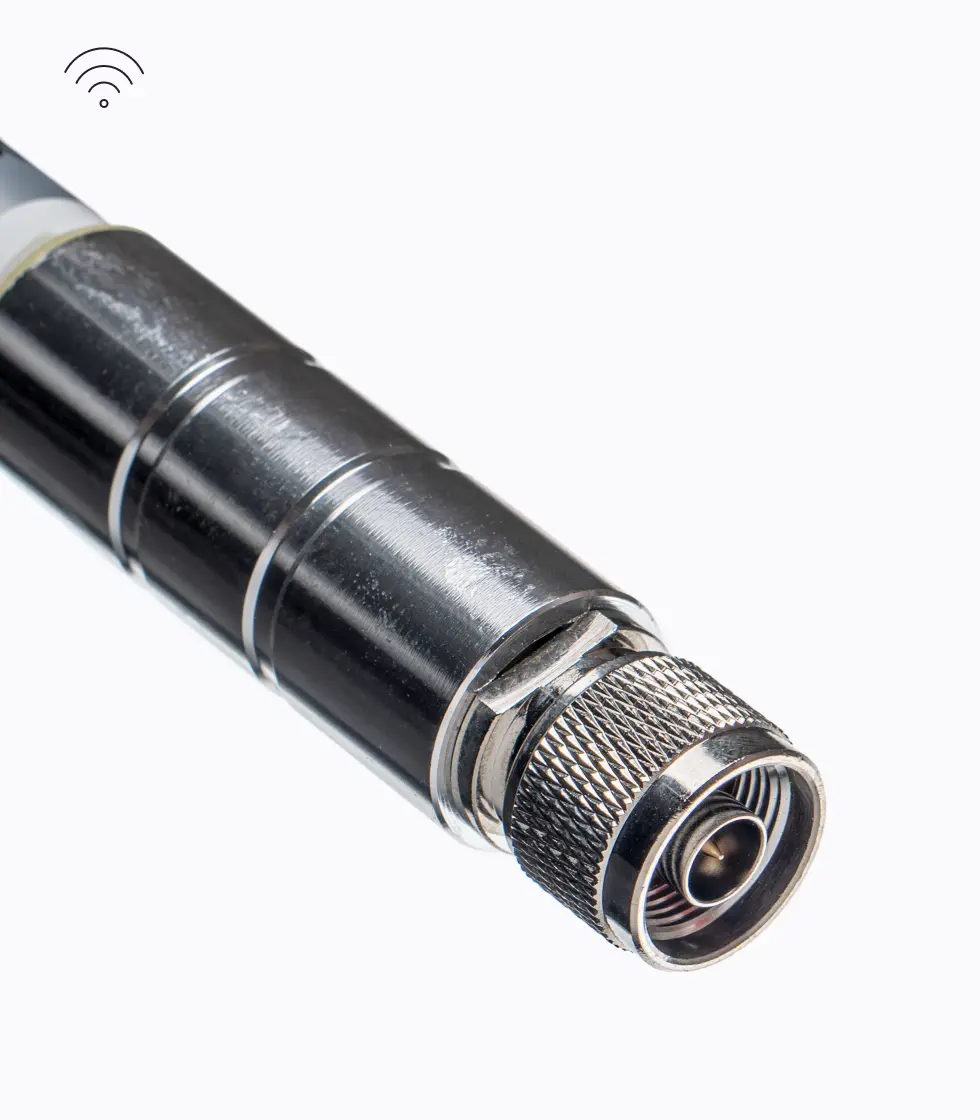

| Antenne | N-type connector
Built-in antennas for GNSS and LTE |
| IP-Schutzart | IP67 |
| Gehäusematerial | Plastic HB UL-94 |
| Gewicht | Ca. 0,75 kg |
| Abmessungen | 262 mm x 146 mm x 66 mm |
| Betriebstemperatur | –40 ˚C bis +60 ˚C |
| Lagertemperatur | -40˚C bis +85 ˚C |
| Betriebsfeuchtigkeit | 0 % bis 95 % (nicht kondensierend) |
| Lagerfeuchtigkeit | 0 % bis 95 % (nicht kondensierend) |

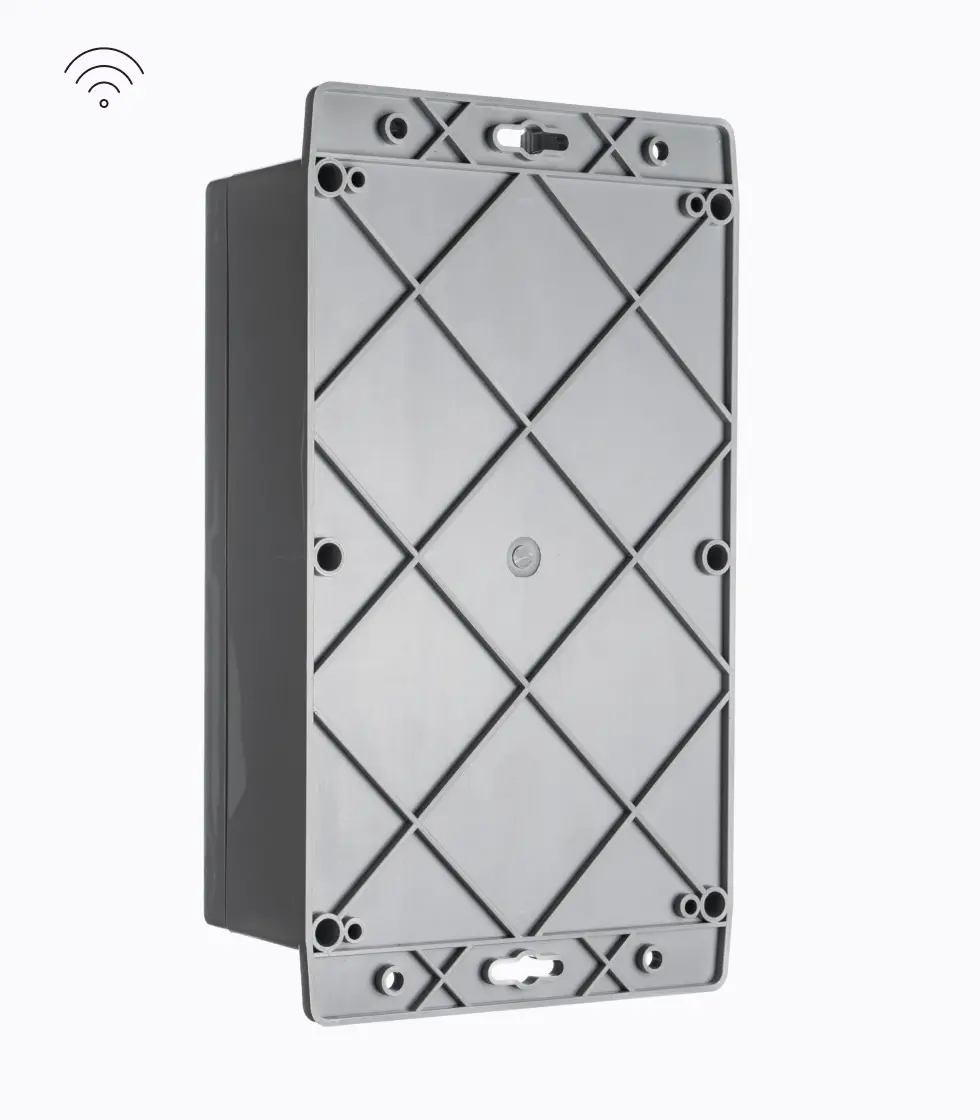

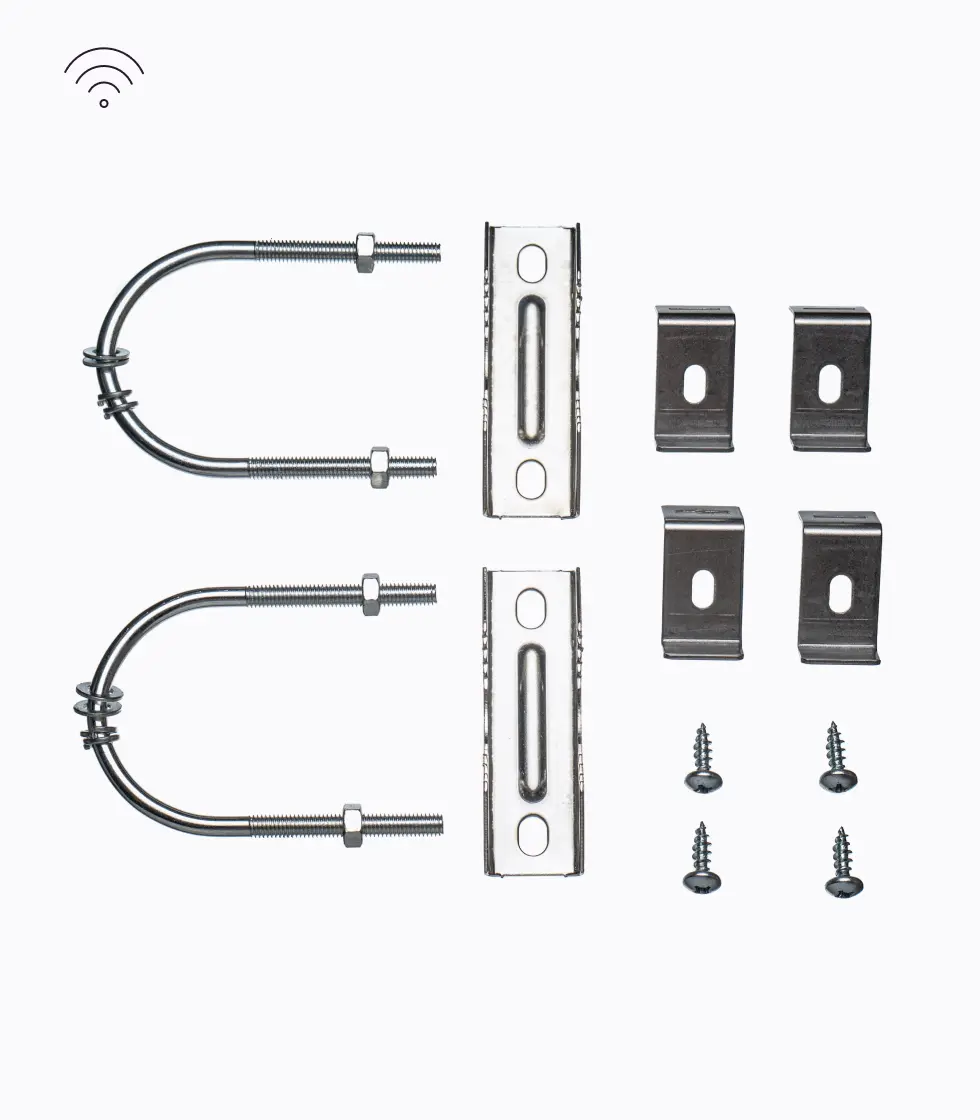

| Befestigung | Mast- oder Wandbefestigung |
Parameter der Funkübertragung
LoRaWAN
| Merkmal | Spezifikationen |
| Betriebsfrequenz | • EU868, US915 • auf Anfrage — AS923, AU915, KR920, IN865 |
| Sendeleistung | 22 dBm (max.) |
| Empfindlichkeit des Empfängers | Typische Werte (EU868/US915):
-141 dBm bei SF12 BW 125 kHz -127 dBm bei SF7 BW 125 kHz -111 dBm bei FSK 50 kbit/s |
