Was ist ein intelligenter Sensor für Wasserzähler und wie funktioniert er?

Was ist ein intelligenter Sensor für Wasserzähler?

Ein intelligenter Sensor ist ein Gerät oder eine Funktionseinheit, die die Messwerte eines Zählers erfasst und in ein digitales Signal umwandelt. Dabei kann der Zähler selbst analog bleiben. Der Sensor wird direkt am Messgerät oder daneben installiert, erkennt Änderungen im Zustand des Zählmechanismus und überträgt diese Daten an das Funkmodul.

Ein Funkmodul ist ein Gerät, das Daten vom Messgerät empfängt und sie über ein drahtloses Netzwerk an ein Datenerfassungs- und Verarbeitungssystem überträgt. In den Lösungen von Jooby wird diese Logik in Geräten zur Fernauslesung von Wasserzählern umgesetzt, bei denen Sensor und Funkmodul als einheitliches System arbeiten: Der Sensor ist für die Auslesung verantwortlich, das Funkmodul für die Verarbeitung und Übertragung der Daten.

Der Vorteil dieses Ansatzes besteht darin, dass die Digitalisierung der Verbrauchserfassung nicht immer den vollständigen Austausch der vorhandenen Infrastruktur erfordert. In vielen Projekten reicht es aus, einen kompatiblen Sensor und ein Funkmodul für ein bestimmtes Zählermodell auszuwählen, um die Messstelle in ein digitales System einzubinden.

Wie der Sensor Messwerte erfasst

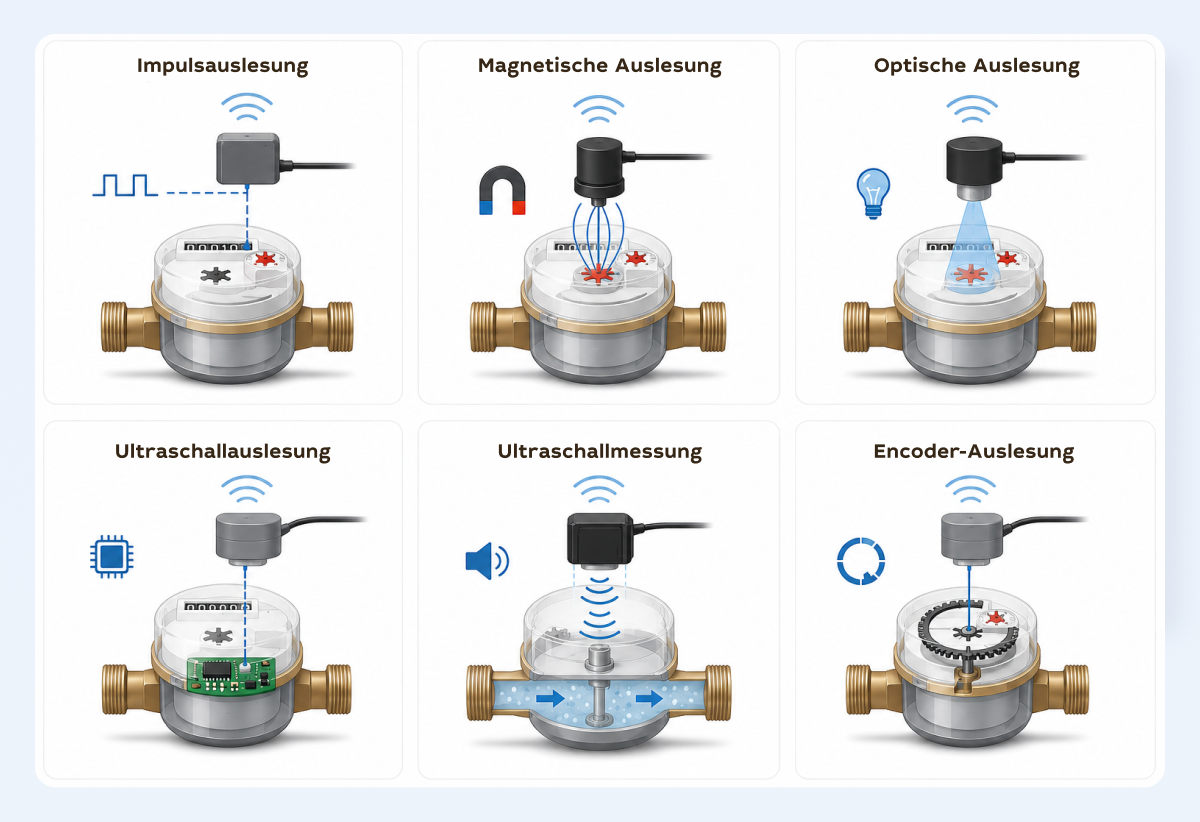

Es gibt mehrere Technologien zur Auslesung von Wasserzählern. Sie unterscheiden sich hinsichtlich Funktionsprinzip, Zähleranforderungen und Betriebsbedingungen, verfolgen jedoch dasselbe Ziel: zuverlässig zu bestimmen, welches Wasservolumen den Zähler durchlaufen hat.

Eine der am häufigsten verwendeten Methoden ist die Impulsauslesung. Dabei erzeugt der Zähler oder ein daran angeschlossener Sensor einen Impuls, wenn ein bestimmtes Wasservolumen durchfließt. Beispielsweise kann ein Impuls einer bestimmten Anzahl von Litern oder Kubikmetern entsprechen. Das Funkmodul zählt diese Impulse und wandelt sie anschließend in Zählerstände um. Die Impulstechnologie eignet sich besonders gut für die Massenerfassung, da sie einfach, energieeffizient und mit vielen Zählermodellen kompatibel ist.

Eine weitere Variante ist die magnetische Auslesung. Bei einigen Wasserzählern ist die Bewegung des Zählwerks mit einer Veränderung des Magnetfeldes verbunden. Der Sensor registriert diese Veränderung und erkennt dadurch, dass ein neuer Verbrauchswert erfasst wurde. Der Vorteil dieses Ansatzes besteht darin, dass kein direkter mechanischer Kontakt mit dem Zählmechanismus erforderlich ist. Für einen zuverlässigen Betrieb sind jedoch eine korrekte Installation und ein Schutz gegen äußere Magnetfelder wichtig.

Die optische Auslesung wird eingesetzt, wenn der Sensor die Bewegung von Anzeigen, Markierungen oder Elementen des Zählwerks mithilfe optischer Verfahren erfasst. Diese Technologie kann in bestimmten Konfigurationen verwendet werden, reagiert jedoch empfindlicher auf Verschmutzungen, Lichtverhältnisse, die Qualität der Installation und den Zustand der Oberfläche, von der die Daten gelesen werden.

Die digitale Auslesung wird bei Zählern verwendet, bei denen die Verbrauchsdaten bereits über eine integrierte digitale Schnittstelle verfügbar sind. In diesem Fall zählt das Funkmodul keine einzelnen Impulse, sondern erhält fertige Werte oder strukturierte Daten direkt vom Messgerät. Dieser Ansatz reduziert das Risiko von Signalinterpretationsfehlern und ermöglicht häufig die Übertragung zusätzlicher Zustandsparameter des Zählers. Voraussetzung dafür ist jedoch ein Zähler mit entsprechender Schnittstelle und Datenkommunikationsunterstützung.

Die Ultraschallauslesung kommt bei Ultraschall-Wasserzählern zum Einsatz, bei denen der Durchfluss nicht durch die Drehung eines mechanischen Zählwerks, sondern durch die Veränderung der Laufzeit eines Ultraschallsignals im Wasserstrom bestimmt wird. Solche Zähler besitzen keine beweglichen Teile im Messkanal, was die Verschleißfestigkeit erhöht und eine langfristig hohe Genauigkeit ermöglicht. In Fernauslesungssystemen überträgt ein Ultraschallzähler in der Regel bereits aufbereitete Verbrauchsdaten über eine digitale Schnittstelle oder ein integriertes Kommunikationsmodul.

Eine komplexere Klasse von Lösungen sind Encoder-Zähler. Bei diesen werden die Messwerte direkt im Zähler digital erzeugt. Solche Systeme können eine hohe Genauigkeit und erweiterte Diagnosefunktionen bieten, erfordern jedoch in der Regel spezielle Zählertypen und sind teurer als Impuls- oder Magnetlösungen.

Bei Wassersensoren werden am häufigsten Impuls- und Magnetverfahren eingesetzt. Sie eignen sich besonders gut für autonome Geräte, bei denen ein geringer Energieverbrauch, ein stabiler Langzeitbetrieb und die Möglichkeit einer breiten Skalierung wichtig sind.

Wie die Daten weiter übertragen werden

Nach der Erfassung der Messwerte müssen die Daten an das Abrechnungssystem übertragen werden. Dafür werden drahtlose Kommunikationstechnologien eingesetzt, die je nach Projektgröße, Objektdichte, verfügbarer Infrastruktur und betrieblichen Anforderungen ausgewählt werden.

In Projekten zur Fernauslesung von Wasserzählern wird häufig LoRaWAN eingesetzt. Diese Technologie eignet sich sehr gut für Mass-IoT: Geräte können viele Jahre mit Batteriestrom arbeiten, kleine Datenmengen über große Entfernungen übertragen und über Gateways mit dem Netzwerk verbunden werden. LoRaWAN ist besonders sinnvoll, wenn der Versorger oder Projektbetreiber ein eigenes Netzwerk für eine große Anzahl von Wasserzählern in einer Stadt, einem Bezirk oder auf mehreren Standorten aufbaut.

NB-IoT arbeitet nach einem anderen Prinzip: Das Gerät überträgt Daten über die Infrastruktur eines Mobilfunkbetreibers. Diese Variante eignet sich insbesondere dann, wenn die Zähler über große Gebiete verteilt sind, der Aufbau eines eigenen Netzwerks wirtschaftlich nicht sinnvoll ist oder neue Messstellen schnell ohne zusätzliche Gateways angebunden werden sollen. Für den Versorger bedeutet dies die Möglichkeit, Daten direkt über das Netz des Mobilfunkbetreibers zu übertragen und das Projekt schrittweise zu skalieren.

Die Produktlinie von Jooby umfasst Lösungen für die Fernauslesung, die LoRaWAN- und NB-IoT-Technologien verwenden. Dadurch können Konfigurationen für unterschiedliche Projekte gewählt werden, die sich von einzelnen Objekten bis hin zu städtischen Messinfrastrukturen erstrecken.

Das Gesamtbild: vom Wasserzähler zu verständlichen Messwerten

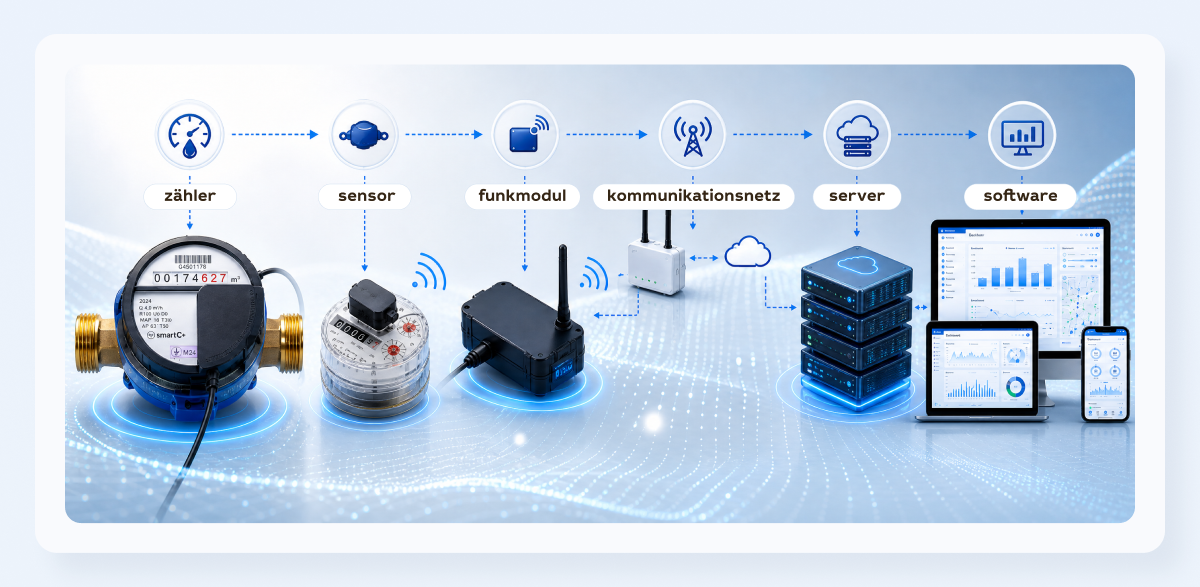

Um zu verstehen, wie ein intelligenter Sensor funktioniert, muss nicht nur das Gerät selbst betrachtet werden, sondern die gesamte Datenübertragungskette. Am Anfang dieser Kette steht der Wasserzähler, der den tatsächlichen Ressourcenverbrauch erfasst. An diesem Zähler wird ein Sensor angebracht: je nach Zählermodell und Aufbau der Lösung direkt am Gehäuse, neben dem Zählmechanismus oder über eine vorgesehene Schnittstelle.

Der Sensor registriert Impulse, Magnetfeldänderungen oder andere mit dem Betrieb des Zählers verbundene Signale. Das Funkmodul empfängt dieses Signal, speichert es und überträgt die Daten weiter. Moderne Funkmodule senden nicht nur Messwerte, sondern können auch Verbrauchsprotokolle führen, den Batteriezustand überwachen, Ereignisse verfolgen, Manipulationsversuche erkennen und Ferneinstellungen empfangen.

Die Daten werden anschließend über das gewählte Kommunikationsnetz übertragen. Bei LoRaWAN sendet das Funkmodul die Nachricht an ein Gateway, das sie an den Server weiterleitet. Bei NB-IoT verbindet sich das Gerät mit dem Mobilfunknetz und überträgt die Daten über die Infrastruktur des Netzbetreibers.

Auf dem Server werden die Informationen in verständliche Messwerte umgewandelt. Impulse oder Ereignisse werden in Verbrauchsdaten transformiert: aktuelle Werte, Verlaufsdaten, stündliche oder tägliche Protokolle sowie Meldungen über Störungen. Nach der Verarbeitung stehen diese Daten dem Versorger, der Hausverwaltung, dem Betreiber des Abrechnungssystems oder dem Endnutzer in einer Verwaltungsoberfläche, einem Billing-System, SCADA oder einer IoT-Plattform zur Verfügung.

Auf dieser Ebene zeigt sich der eigentliche Mehrwert der Fernauslesung. Das System liefert nicht nur einzelne Zählerstände, sondern ein umfassenderes Bild des Infrastrukturzustands: wo sich der Verbrauch geändert hat, wo Fehler aufgetreten sind, wo Geräte keine Daten mehr übertragen oder wo Leckagen oder Manipulationen möglich sind.

Was ein intelligenter Sensor dem Versorgungsunternehmen bietet

Die Automatisierung der Verbrauchserfassung verändert nicht nur die Art der Datenerfassung, sondern auch das Betriebsmodell. Der Dienstleister ist weniger von der manuellen Übermittlung von Daten abhängig und erhält einen regelmäßigeren, transparenteren und besser kontrollierbaren Prozess.

Die wichtigsten Vorteile dieses Ansatzes:

• automatische Erfassung von Zählerständen ohne manuelle Datenauslesung;
• Reduzierung von Vor-Ort-Einsätzen und Wartungskosten;
• Verringerung von Fehlern bei der Übertragung und Verarbeitung von Messwerten;
• schnellerer Zugriff auf aktuelle Daten der Messstellen;
• Überwachung von Ereignissen, Manipulationsversuchen und ungewöhnlichem Geräteverhalten;
• Möglichkeit zur Skalierung des Systems auf eine große Anzahl von Zählern.

Für Wohnanlagen, kommunale Stadtprojekte und gewerbliche Objekte ist dies besonders wichtig: Je mehr Messstellen vorhanden sind, desto größer ist der Effekt der Automatisierung.

Worauf bei der Auswahl einer Lösung zu achten ist

Bei der Auswahl eines intelligenten Sensors für Wasserzähler ist es wichtig, nicht nur den Preis des Geräts zu berücksichtigen, sondern auch dessen Verhalten in einer realen Infrastruktur. Der Sensor muss mit einem bestimmten Zählermodell kompatibel sein, Daten korrekt erfassen, zuverlässig an das System übertragen und seine Autonomie über einen langen Zeitraum aufrechterhalten.

Typischerweise werden bei der Auswahl die Kompatibilität mit bestimmten Zählermodellen, die Auslesetechnologie, die Genauigkeit und Stabilität der Signalerfassung, die Installationsmethode am Zähler, die Schutzart des Sensorgehäuses, der Betriebstemperaturbereich sowie die Widerstandsfähigkeit gegenüber äußeren Einflüssen bewertet. Ebenso wichtig ist es, im Voraus festzulegen, wer das System warten wird, wie die Daten an Billing- oder andere Plattformen übertragen werden und wie einfach neue Messstellen angebunden werden können.

In diesem Sinne ist ein intelligenter Sensor kein isoliertes Bauteil, sondern Teil eines Ökosystems. Deshalb ist es bei Projekten zur Fernauslesung von Wasserzählern wichtig, nicht nur das Gerät selbst auszuwählen, sondern auch die Datenübertragungsarchitektur, die Serverinfrastruktur und die Monitoring-Tools.

Ein intelligenter Sensor für Wasserzähler verwandelt ein herkömmliches Messgerät in ein Element eines digitalen Systems. Er erfasst automatisch den Verbrauch, überträgt die Daten über ein drahtloses Netzwerk und hilft dem Dienstleister, präzise Messwerte ohne manuelle Datenerfassung zu erhalten.

Moderne Lösungen wie Sensoren und Funkmodule von Jooby für die Fernauslesung von Wasserzählern ermöglichen den schrittweisen Aufbau einer solchen Infrastruktur: Beginnend mit einzelnen Objekten können neue Messstellen angebunden und das System anschließend skaliert werden, ohne die grundlegende Betriebslogik zu verändern. Dadurch wird der Wasserzähler Teil eines verwalteten IoT-Netzwerks, und die Verbrauchserfassung wird präziser, transparenter und komfortabler im Betrieb.
