Що таке розумний сенсор для лічильника води і як він працює

Що таке розумний сенсор для лічильника води

Розумний сенсор – це пристрій або функціональний вузол, який фіксує показники приладу обліку та перетворює їх на цифровий сигнал. При цьому сам лічильник може бути аналоговим. Сенсор встановлюється на прилад обліку або поруч із ним, фіксує зміну стану лічильного механізму та передає ці дані радіомодулю.

Радіомодуль – це пристрій, який приймає дані від приладу обліку та передає їх бездротовою мережею до системи збирання та обробки даних. У рішеннях Jooby така логіка реалізована в пристроях для дистанційного обліку води, де сенсор і радіомодуль працюють як єдина система: сенсор відповідає за зчитування, а радіомодуль – за обробку та передавання даних.

Перевага такого підходу полягає в тому, що цифровізація обліку не завжди потребує повної заміни вже встановленої інфраструктури. У багатьох проєктах достатньо підібрати сумісний сенсор і радіомодуль під конкретну модель лічильника, щоб підключити точку обліку до цифрової системи.

Як сенсор зчитує показники/span>

Існує кілька технологій зчитування показників з лічильників води. Вони відрізняються принципом роботи, вимогами до лічильника та особливостями експлуатації, але виконують одне завдання: надійно визначити, який об’єм води пройшов через прилад обліку.

Один із найпоширеніших підходів – імпульсне зчитування. У такій схемі лічильник або підключений до нього сенсор формує імпульс під час проходження заданого об’єму води. Наприклад, один імпульс може відповідати певній кількості літрів або кубометрів. Радіомодуль рахує ці імпульси та потім перетворює їх на показаники. Імпульсна схема добре підходить для масового обліку, оскільки вона проста, енергоефективна та сумісна з багатьма моделями лічильників.

Ще один варіант – магнітне зчитування. У деяких водолічильниках рух лічильного механізму пов’язаний зі зміною магнітного поля. Сенсор фіксує цю зміну та визначає, що лічильник зареєстрував новий об’єм споживання. Перевага такого підходу – відсутність прямого механічного контакту з лічильним механізмом. При цьому для коректної роботи важливі правильне встановлення та захист від зовнішнього магнітного впливу.

Оптичне зчитування використовується в тих випадках, коли сенсор фіксує рух індикаторів, міток або елементів лічильного механізму за допомогою оптичного принципу. Така технологія може застосовуватися в окремих конфігураціях, однак вона більш чутлива до забруднення, освітлення, якості монтажу та стану поверхні, з якої зчитуються дані.

Цифрове зчитування використовується в лічильниках, де дані про споживання вже доступні через вбудований цифровий інтерфейс. У цьому випадку радіомодуль не рахує окремі імпульси, а отримує готові значення або структуровані дані від приладу обліку. Такий підхід знижує ризик помилок інтерпретації сигналу та може дозволяти передавати не лише поточні показники, а й додаткові параметри стану лічильника. Однак для його застосування потрібен лічильник із відповідним інтерфейсом і підтримкою обміну даними.

Ультразвукове зчитування застосовується в ультразвукових лічильниках води, де витрата визначається не за обертанням механічного лічильного механізму, а за зміною часу проходження ультразвукового сигналу через потік води. Такі лічильники не мають рухомих частин у вимірювальному тракті, що підвищує стійкість до зношування та надає змогу зберігати точність протягом тривалої експлуатації. У системах дистанційного обліку ультразвуковий лічильник зазвичай передає вже сформовані дані про витрату та споживання через цифровий інтерфейс або вбудований модуль зв’язку.

Більш складний клас рішень – енкодерні лічильники. У них інформація про показники формується в цифровому вигляді всередині самого приладу обліку. Такі системи можуть забезпечувати високу точність і розширені діагностичні можливості, але зазвичай потребують відповідного типу лічильника та коштують дорожче, ніж імпульсні або магнітні рішення.

У водяних сенсорах найчастіше застосовуються імпульсні та магнітні принципи зчитування. Вони добре підходять для автономних пристроїв, де важливі низьке енергоспоживання, стабільна робота протягом багатьох років і можливість масового впровадження на великій кількості точок обліку.

Як дані передаються далі

Після зчитування показників дані мають бути передані до системи обліку. Для цього використовуються бездротові технології зв’язку, які підбираються залежно від масштабу проєкту, щільності об’єктів, доступної інфраструктури та експлуатаційних вимог.

У проєктах дистанційного обліку води часто застосовується LoRaWAN. Ця технологія добре підходить для масового IoT: пристрої можуть працювати від батареї багато років, передавати невеликі обсяги даних на великі відстані та підключатися до мережі через шлюзи. LoRaWAN особливо зручний там, де постачальник послуги або оператор проєкту будує власну мережу для великої кількості лічильників у місті, районі або на групі об’єктів.

NB-IoT працює за іншою моделлю: пристрій передає дані через інфраструктуру мобільного оператора. Такий варіант доречний, коли лічильники розподілені на великій території, коли розгортання власної мережі економічно недоцільне або коли потрібно швидко підключати нові точки обліку без встановлення шлюзів. Для постачальника послуги це означає можливість передавати дані безпосередньо через мережу оператора та масштабувати проєкт поступово.

У лінійці Jooby представлені рішення для дистанційного обліку, які використовують технології LoRaWAN і NB-IoT. Це надає можливість підбирати конфігурацію під конкретний проєкт: від окремого об’єкта до міської інфраструктури обліку.

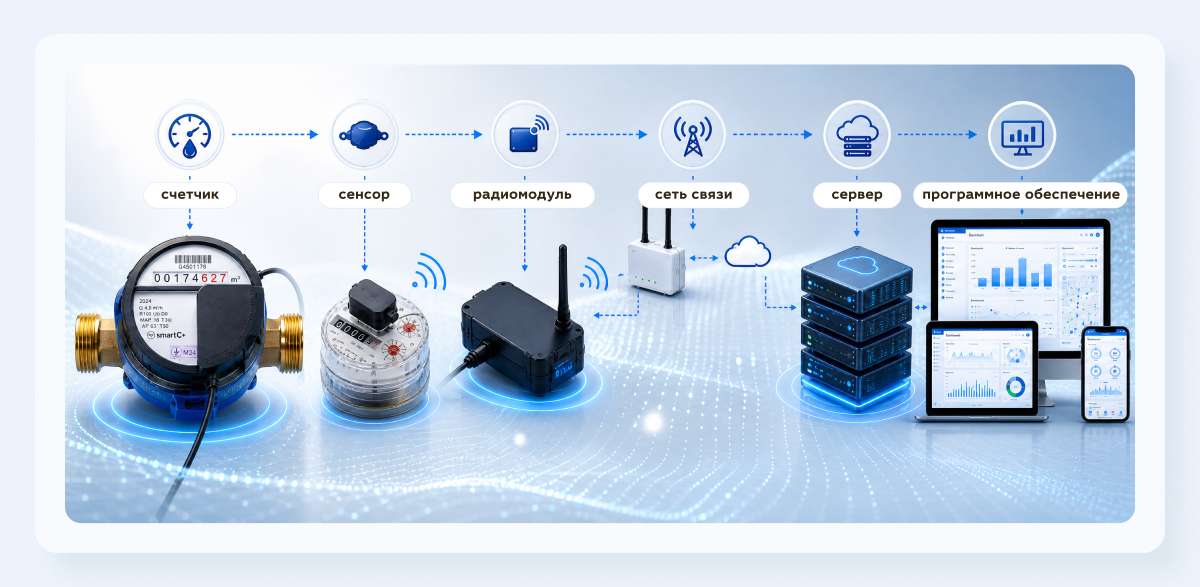

Повна картина: від лічильника до зрозумілих показників

Щоб зрозуміти, як працює розумний сенсор, необхідно розглядати не лише сам пристрій, а й увесь ланцюг передавання даних. На початку цього ланцюга знаходиться лічильник води, який фіксує фактичне споживання ресурсу. До лічильника кріпиться сенсор: він може встановлюватися безпосередньо на корпус, поруч із лічильним механізмом або підключатися через передбачений інтерфейс – залежно від моделі лічильника та конструкції рішення.

Сенсор фіксує імпульси, зміну магнітного поля або інший сигнал, пов’язаний із роботою лічильника. Радіомодуль отримує цей сигнал, зберігає його в пам’яті та передає дані далі. У сучасних пристроях радіомодуль не лише надсилає показники, а й може вести журнали споживання, контролювати стан батареї, відстежувати події, фіксувати спроби втручання та приймати віддалені налаштування.

Далі дані передаються через вибрану мережу зв’язку. Якщо використовується LoRaWAN, радіомодуль надсилає повідомлення на шлюз, а шлюз передає його до серверної частини. Якщо використовується NB-IoT, пристрій підключається до мережі мобільного оператора та передає дані через операторську інфраструктуру.

На сервері інформація перетворюється на зрозумілі показники. Імпульси або події трансформуються в дані про споживання: поточні значення, історію за період, погодинні або добові журнали, повідомлення про позаштатні ситуації. Після обробки ці дані стають доступними постачальнику послуги, керуючій компанії, оператору системи обліку або кінцевому користувачу в адміністративній панелі, білінговій системі, SCADA або IoT-платформі.

На цьому рівні проявляється основна цінність дистанційного обліку. Система показує не лише окреме значення лічильника, а й більш повну картину стану інфраструктури: де змінилося споживання, де виникла помилка, де пристрій перестав передавати дані, де можливе протікання або втручання.

Що дає розумний сенсор постачальнику послуги

Автоматизація обліку змінює не лише спосіб отримання показників, а й модель експлуатації. Постачальник послуги менше залежить від ручного передавання даних і отримує більш регулярний, прозорий і керований процес.

Основні переваги такого підходу:

• автоматичне отримання показників без ручного зняття даних
• скорочення виїздів персоналу та витрат на обслуговування
• зменшення помилок під час передавання та обробки показників
• швидший доступ до актуальних даних по точках обліку
• контроль подій, спроб втручання та нестандартної поведінки пристроїв
• можливість масштабувати систему на велику кількість лічильників

Для житлових комплексів, міських комунальних проєктів і комерційних об’єктів це особливо важливо: що більше точок обліку, то вищий ефект від автоматизації.

На що звертати увагу під час вибору рішення

Під час вибору розумного сенсора для лічильника води важливо враховувати не лише ціну пристрою, а й те, як він працюватиме в реальній інфраструктурі. Сенсор має бути сумісним із конкретною моделлю лічильника, коректно зчитувати дані, надійно передавати їх до системи та зберігати автономність протягом тривалого часу.

Зазвичай під час вибору оцінюють сумісність із конкретними моделями лічильників; технологію зчитування показників; точність і стабільність фіксації сигналу; спосіб встановлення на лічильник; ступінь захисту корпусу сенсора; робочий температурний діапазон і стійкість до зовнішніх впливів. Не менш важливо заздалегідь визначити, хто обслуговуватиме систему, як дані передаватимуться до білінгу або іншої платформи та наскільки просто буде підключати нові точки обліку.

У цьому сенсі розумний сенсор – це не ізольований компонент, а частина екосистеми. Тому в проєктах дистанційного обліку води важливо обирати не лише сам пристрій, а й архітектуру передавання даних, серверну частину та інструменти моніторингу.

Розумний сенсор для лічильника води перетворює звичайний прилад обліку на елемент цифрової системи. Він автоматично фіксує споживання, передає дані бездротовою мережею та допомагає постачальнику послуги отримувати точні показники без ручного збирання даних.

Сучасні рішення, такі як сенсори та радіомодулі Jooby для дистанційного обліку води, надають змогу будувати таку інфраструктуру поетапно: почати з окремих об’єктів, підключати нові точки обліку, а потім масштабувати систему без зміни базової логіки роботи. В результаті лічильник води стає частиною керованої IoT-мережі, а облік ресурсів – точнішим, прозорішим і зручнішим для експлуатації.
