Что такое умный сенсор для счетчика воды и как он работает

Что такое умный сенсор для счетчика воды

Умный сенсор – это устройство или функциональный узел, который фиксирует показания прибора учета и преобразует их в цифровой сигнал. При этом сам счетчик может быть аналоговым. Сенсор устанавливается на прибор учета или рядом с ним, фиксирует изменение состояния счетного механизма и передает эти данные радиомодулю.

Радиомодуль – устройство, которое принимает данные от прибора учета и передает их по беспроводной сети в систему сбора и обработки данных. В решениях Jooby такая логика реализована в устройствах для дистанционного учета воды, где сенсор и радиомодуль работают как единая система: сенсор отвечает за считывание, а радиомодуль – за обработку и передачу данных.

Преимущество такого подхода в том, что цифровизация учета не всегда требует полной замены уже установленной инфраструктуры. Во многих проектах достаточно подобрать совместимый сенсор и радиомодуль под конкретную модель счетчика, чтобы подключить точку учета к цифровой системе.

Как сенсор считывает показания

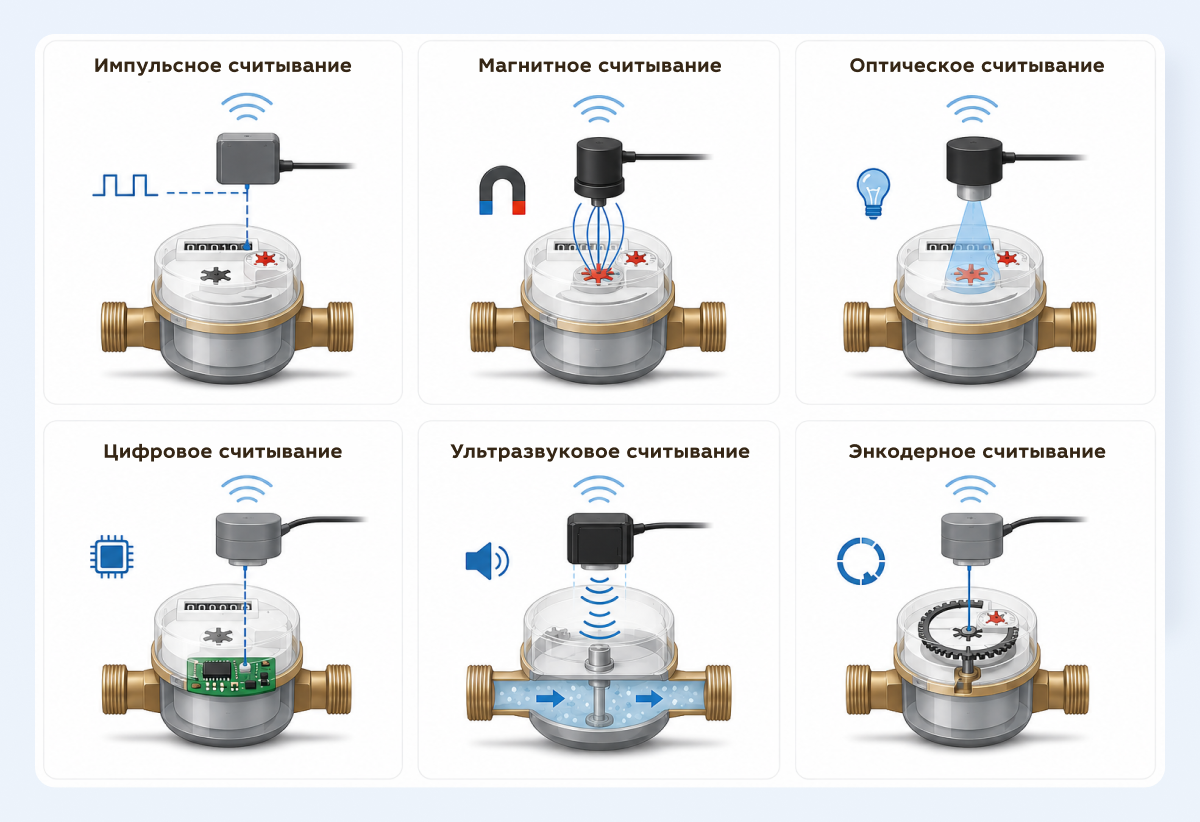

Существует несколько технологий считывания показаний со счетчиков воды. Они отличаются принципом работы, требованиями к счетчику и особенностями эксплуатации, но выполняют одну задачу: надежно определить, какой объем воды прошел через прибор учета.

Один из наиболее распространенных подходов – импульсное считывание. В такой схеме счетчик или подключенный к нему сенсор формирует импульс при прохождении заданного объема воды. Например, один импульс может соответствовать определенному количеству литров или кубометров. Радиомодуль считает эти импульсы и затем преобразует их в показания. Импульсная схема хорошо подходит для массового учета, поскольку она проста, энергоэффективна и совместима со многими моделями счетчиков.

Еще один вариант – магнитное считывание. В некоторых водомерах движение счетного механизма связано с изменением магнитного поля. Сенсор фиксирует это изменение и определяет, что счетчик зарегистрировал новый объем потребления. Преимущество такого подхода – отсутствие прямого механического контакта со счетным механизмом. При этом для корректной работы важны правильная установка и защита от внешнего магнитного воздействия.

Оптическое считывание используется в тех случаях, когда сенсор фиксирует движение индикаторов, меток или элементов счетного механизма с помощью оптического принципа. Такая технология может применяться в отдельных конфигурациях, однако она более чувствительна к загрязнению, освещению, качеству монтажа и состоянию поверхности, с которой считываются данные.

Цифровое считывание используется в счетчиках, где данные о потреблении уже доступны через встроенный цифровой интерфейс. В этом случае радиомодуль не считает отдельные импульсы, а получает готовые значения или структурированные данные от прибора учета. Такой подход снижает риск ошибок интерпретации сигнала и может позволять передавать не только текущие показания, но и дополнительные параметры состояния счетчика. Однако для его применения требуется счетчик с соответствующим интерфейсом и поддержкой обмена данными.

Ультразвуковое считывание применяется в ультразвуковых счетчиках воды, где расход определяется не по вращению механического счетного механизма, а по изменению времени прохождения ультразвукового сигнала через поток воды. Такие счетчики не имеют движущихся частей в измерительном тракте, что повышает устойчивость к износу и позволяет сохранять точность при длительной эксплуатации. В системах дистанционного учета ультразвуковой счетчик обычно передает уже сформированные данные о расходе и потреблении через цифровой интерфейс или встроенный модуль связи.

Более сложный класс решений – энкодерные счетчики. В них информация о показаниях формируется в цифровом виде внутри самого прибора учета. Такие системы могут обеспечивать высокую точность и расширенные диагностические возможности, но обычно требуют соответствующего типа счетчика и обходятся дороже, чем импульсные или магнитные решения.

В водяных сенсорах чаще всего применяются импульсные и магнитные принципы считывания. Они хорошо подходят для автономных устройств, где важны низкое энергопотребление, стабильная работа в течение многих лет и возможность массового внедрения на большом количестве точек учета.

Как данные передаются дальше

После считывания показаний данные должны быть переданы в систему учета. Для этого используются беспроводные технологии связи, которые подбираются в зависимости от масштаба проекта, плотности объектов, доступной инфраструктуры и эксплуатационных требований.

В проектах дистанционного учета воды часто применяется LoRaWAN. Эта технология хорошо подходит для массового IoT: устройства могут работать от батареи много лет, передавать небольшие объемы данных на большие расстояния и подключаться к сети через шлюзы. LoRaWAN особенно удобен там, где поставщик услуги или оператор проекта строит собственную сеть для большого количества счетчиков в городе, районе или на группе объектов.

NB-IoT работает по другой модели: устройство передает данные через инфраструктуру мобильного оператора. Такой вариант уместен, когда счетчики распределены по большой территории, когда развертывание собственной сети экономически нецелесообразно или когда требуется быстро подключать новые точки учета без установки шлюзов. Для поставщика услуги это означает возможность передавать данные напрямую через сеть оператора и масштабировать проект постепенно.

В линейке Jooby представлены решения для дистанционного учета, которые используют технологии LoRaWAN и NB-IoT. Это позволяет подбирать конфигурацию под конкретный проект: от отдельного объекта до городской инфраструктуры учета.

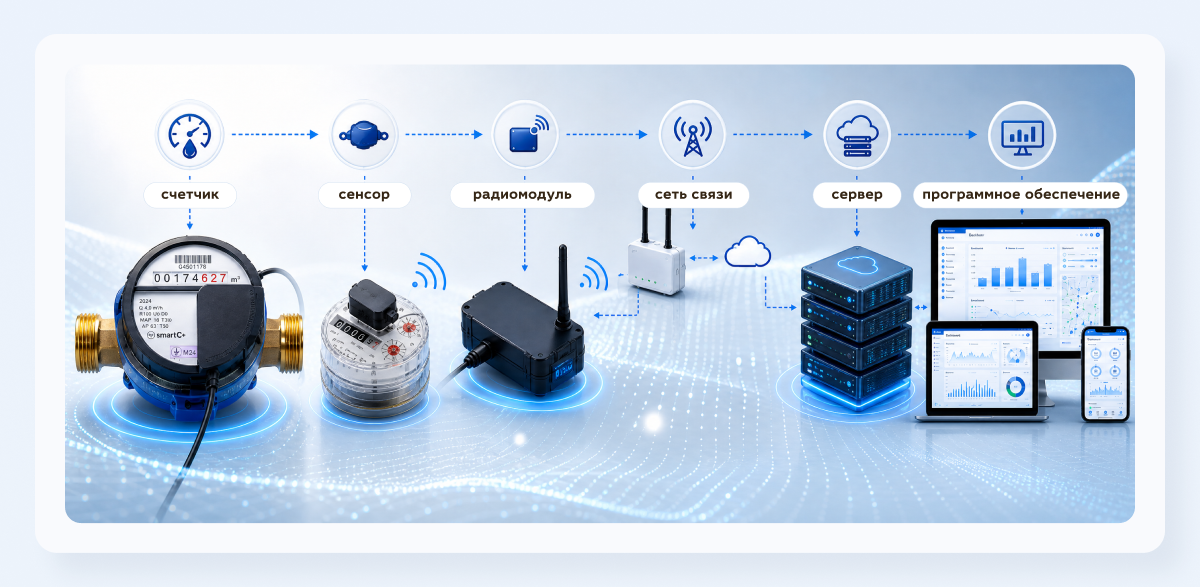

Полная картина: от счетчика до понятных показаний

Чтобы понять, как работает умный сенсор, необходимо рассматривать не только само устройство, но и всю цепочку передачи данных. В начале этой цепочки находится счетчик воды, который фиксирует фактическое потребление ресурса. К счетчику крепится сенсор: он может устанавливаться непосредственно на корпус, рядом со счетным механизмом или подключаться через предусмотренный интерфейс – в зависимости от модели счетчика и конструкции решения.

Сенсор фиксирует импульсы, изменение магнитного поля или другой сигнал, связанный с работой счетчика. Радиомодуль получает этот сигнал, сохраняет его в памяти и передает данные дальше. В современных устройствах радиомодуль не только отправляет показания, но и может вести журналы потребления, контролировать состояние батареи, отслеживать события, фиксировать попытки вмешательства и принимать удаленные настройки.

Дальше данные передаются по выбранной сети связи. Если используется LoRaWAN, радиомодуль отправляет сообщение на шлюз, а шлюз передает его в серверную часть. Если используется NB-IoT, устройство подключается к сети мобильного оператора и передает данные через операторскую инфраструктуру.

На сервере информация преобразуется в понятные показания. Импульсы или события трансформируются в данные о потреблении: текущие значения, историю за период, почасовые или суточные журналы, уведомления о нештатных ситуациях. После обработки эти данные становятся доступны поставщику услуги, управляющей компании, оператору системы учета или конечному пользователю в административной панели, биллинговой системе, SCADA или IoT-платформе.

На этом уровне проявляется основная ценность дистанционного учета. Система показывает не только отдельное значение счетчика, но и более полную картину состояния инфраструктуры: где изменилось потребление, где возникла ошибка, где устройство перестало передавать данные, где возможна утечка или вмешательство.

Что дает умный сенсор поставщику услуги

Автоматизация учета меняет не только способ получения показаний, но и модель эксплуатации. Поставщик услуги меньше зависит от ручной передачи данных и получает более регулярный, прозрачный и управляемый процесс.

Основные преимущества такого подхода:

• автоматическое получение показаний без ручного снятия данных
• сокращение выездов персонала и затрат на обслуживание
• уменьшение ошибок при передаче и обработке показаний
• более быстрый доступ к актуальным данным по точкам учета
• контроль событий, попыток вмешательства и нестандартного поведения устройств
• возможность масштабировать систему на большое количество счетчиков

Для жилых комплексов, городских коммунальных проектов и коммерческих объектов это особенно важно: чем больше точек учета, тем выше эффект от автоматизации.

На что обращать внимание при выборе решения

При выборе умного сенсора для счетчика воды важно учитывать не только цену устройства, но и то, как оно будет работать в реальной инфраструктуре. Сенсор должен быть совместим с конкретной моделью счетчика, корректно считывать данные, надежно передавать их в систему и сохранять автономность в течение длительного времени.

Обычно при выборе оценивают совместимость с конкретными моделями счетчиков; технологию считывания показаний; точность и стабильность фиксации сигнала; способ установки на счетчик; степень защиты корпуса сенсора; рабочий температурный диапазон и устойчивость к внешним воздействиям. Не менее важно заранее определить, кто будет обслуживать систему, как данные будут передаваться в биллинг или другую платформу и насколько просто будет подключать новые точки учета.

В этом смысле умный сенсор – это не изолированный компонент, а часть экосистемы. Поэтому в проектах дистанционного учета воды важно выбирать не только само устройство, но и архитектуру передачи данных, серверную часть и инструменты мониторинга.

Умный сенсор для счетчика воды превращает обычный прибор учета в элемент цифровой системы. Он автоматически фиксирует потребление, передает данные по беспроводной сети и помогает поставщику услуги получать точные показания без ручного сбора данных.

Современные решения, такие как сенсоры и радиомодули Jooby для дистанционного учета воды, позволяют строить такую инфраструктуру поэтапно: начать с отдельных объектов, подключать новые точки учета и затем масштабировать систему без изменения базовой логики работы. В результате счетчик воды становится частью управляемой IoT-сети, а учет ресурсов – более точным, прозрачным и удобным для эксплуатации.
