Durchgängige Smart-Metering-Architektur: vom Sensor bis zur Analyseplattform

Was zu einer durchgängigen Architektur gehört

Eine durchgängige Smart-Metering-Architektur ist eine Reihe technischer und organisatorischer Ebenen, die den Weg der Daten vom Messpunkt bis zur Geschäftsentscheidung sicherstellen. Vereinfacht gesagt besteht sie aus fünf Schichten: Messung, Übertragung, Gerätemanagement, Datenverarbeitung und angewandte Analytik.

^{Durchgängige Smart-Metering-Architektur: vom Sensor bis zur Analyseplattform}

Auf der Messebene arbeiten Zähler, Sensoren, Impulsausgänge sowie Sensoren für Manipulation, Temperatur, Druck, Leckage oder Rückfluss. Auf der Übertragungsebene kommen Funkmodule, Antennen, Gateways, SIM/eSIM, ein LoRaWAN-Netz oder das NB-IoT-Netz eines Betreibers zum Einsatz. Auf der Plattformebene geht es um Geräteregistrierung, Paketentschlüsselung, Datenqualitätskontrolle, Speicherung und Integrationen.

Der größte Fehler besteht darin, diese Ebenen getrennt voneinander zu betrachten. So kann man beispielsweise einen präzisen Zähler auswählen, aber aufgrund einer ungünstigen Antennenplatzierung eine instabile Datenerfassung erhalten. Man kann ein Funknetz aufbauen, ohne Regeln zur Validierung der Zählerstände vorzusehen. Man kann Millionen von Datensätzen sammeln, ohne sie mit Kundenkonten, Tarifen und der Adressstruktur zu verknüpfen.

Deshalb sollte ein Smart-Metering-Projekt nicht als Beschaffung von Ausrüstung geplant werden, sondern als Vertrauenskette für Daten: korrekt messen, verlustfrei übertragen, prüfen, speichern, dem Abonnenten zuordnen und im Prozess nutzen.

Ebene 1. Sensor und Zähler: Wo Datenqualität beginnt

Die erste Ebene der Architektur ist die physische Messung. Hier wird festgelegt, welche Parameter erfasst werden, mit welcher Genauigkeit, wie häufig und unter welchen Bedingungen. Bei Wasser können dies Volumen, Flussrichtung, ein Versuch magnetischer Beeinflussung, Leckage oder ausbleibender Verbrauch sein. Bei Gas sind es Volumen, Druck, Temperatur und das Öffnen des Gehäuses. Bei Strom sind es Wirk- und Blindenergie, Lastprofil, Netzqualität und Abschaltereignisse.

In Modernisierungsprojekten werden häufig nicht nur neue Smart Meter eingesetzt, sondern auch Funkmodule für bereits installierte Geräte. Dies ist besonders relevant für Wohnungseigentümergemeinschaften, kommunale Objekte und Bauträger, bei denen die Infrastruktur heterogen ist: Ein Teil der Geräte ist neu, ein anderer Teil befindet sich bereits in Wohnungen, Kellern, Schächten oder Technikräumen.

Die Schlüsselfrage auf dieser Ebene lautet nicht: „Überträgt das Gerät Daten?“, sondern: „Kann man diesen Daten vertrauen?“ Dafür sind Genauigkeitsklasse, Eichintervall, Schutz vor Eingriffen, Energieeffizienz, Gehäusequalität, Temperaturbereich und Feuchtigkeitsbeständigkeit wichtig. Wenn das Gerät in einem Schacht, Keller oder Metallschrank installiert ist, werden die Anforderungen an Funkteil und Antenne ebenso wichtig wie die Messtechnik.

^{Vergleich der Gerätetypen}

Ebene 2. LoRaWAN und NB-IoT: Wie man den Kommunikationskanal wählt

Für die Fernerfassung von Zählerständen werden meist LPWAN-Technologien betrachtet – Weitverkehrsnetze mit geringem Energieverbrauch. Im Smart-Metering-Segment sind LoRaWAN und NB-IoT am weitesten verbreitet, sie lösen die Aufgabe jedoch auf unterschiedliche Weise.

LoRaWAN wird in der Regel dort gewählt, wo der Kunde sein eigenes Funknetz kontrollieren möchte: in einem Wohnkomplex, Stadtteil, Industriegebiet, in kommunaler Infrastruktur oder bei verteilten Wasserzählerknoten. Ein Gateway empfängt Pakete von einer großen Anzahl von Geräten und leitet sie über Ethernet, LTE oder einen anderen Backhaul-Kanal ins Netz weiter. Im Jahr 2025 betonte die LoRa Alliance ausdrücklich die Rolle von LoRaWAN bei der Digitalisierung der europäischen Versorgungsinfrastruktur und der Modernisierung von Smart Utilities.

NB-IoT funktioniert in lizenzierten Netzen von Mobilfunkbetreibern und ist dort praktisch, wo bereits Netzabdeckung vorhanden ist, wo kein eigenes Funknetz aufgebaut werden soll oder wo die Objekte geografisch verteilt sind. Die GSMA beschreibt NB-IoT als standardisierte 3GPP-LPWA-Technologie für energieeffiziente IoT-Geräte und -Dienste. Im Jahr 2026 berichtete die GSMA außerdem, dass das mobile Ökosystem bis Ende 2025 1 Milliarde aktive NB-IoT- und LTE-M-Verbindungen erreicht hatte.

Die Entscheidung zwischen LoRaWAN und NB-IoT sollte nicht ideologisch getroffen werden. Für Keller, Schächte und dichte städtische Bebauung muss die tatsächliche Signaldurchdringung getestet werden. Bei Objekten in verschiedenen Ortschaften sind die Netzabdeckung der Betreiber und die Kosten für SIM/eSIM wichtig. Für kommunale Projekte zählen der Besitz der Infrastruktur und die Unabhängigkeit vom Betreiber. Für einen Bauträger ist die Skalierbarkeit für die nächsten Bauabschnitte entscheidend.

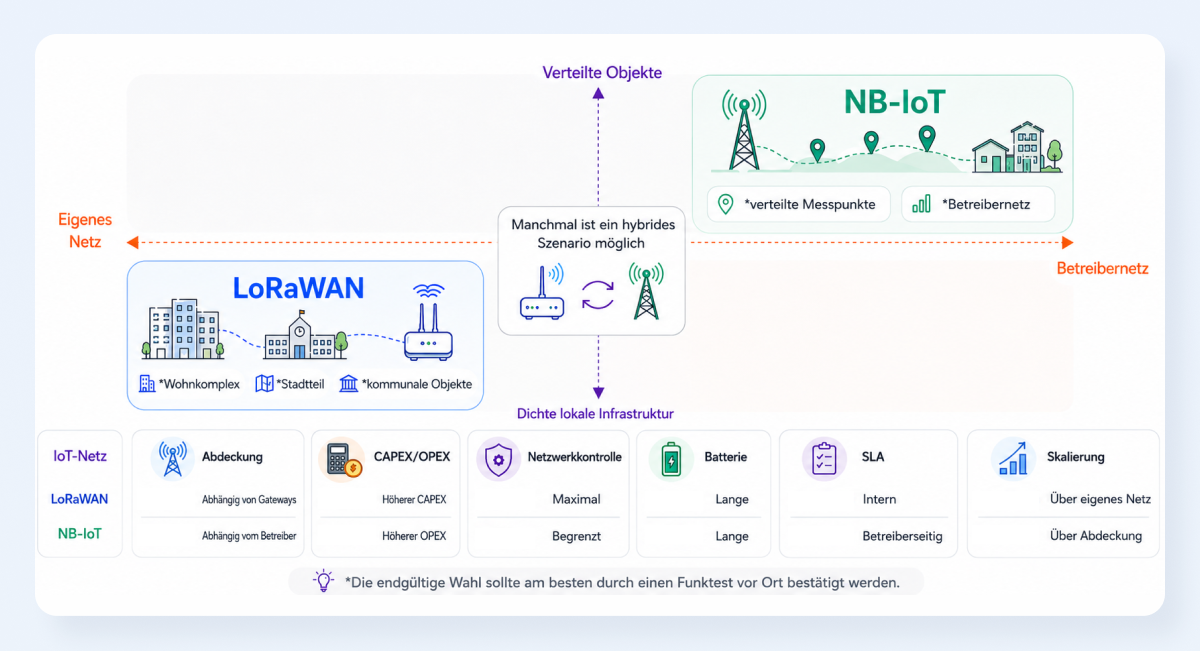

^{LoRaWAN oder NB-IoT: Auswahlmatrix für Smart Metering}

Ebene 3. Gateways, Basisstationen und Abdeckung

Wenn LoRaWAN verwendet wird, umfasst die Architektur Gateways. Sie sind nicht das „Gehirn“ des Systems, doch die Stabilität der Datenerfassung hängt von ihrer Platzierung ab. Ein Gateway kann eine große Anzahl von Geräten bedienen; die tatsächliche Kapazität hängt jedoch von der Übertragungsfrequenz, der Paketgröße, Störungen, der Installationshöhe, der Antenne, den Baumaterialien und der Topologie des Objekts ab.

Bei einem Mehrfamilienhaus besteht ein typisches Risiko darin, das Gateway „dort zu installieren, wo sich die Stromversorgung bequem anschließen lässt“, und nicht dort, wo es tatsächlich Keller, Schächte, Technikräume und Wohnungen abdeckt. Bei einem Wasserversorger oder einer Kommune ist das Risiko ein anderes: Ein Teil der Knoten befindet sich in Schächten, wo das Signal durch den Deckel, die Tiefe und die Feuchtigkeit stark gedämpft wird.

In NB-IoT-Projekten wird kein Gateway benötigt, dafür entsteht eine Abhängigkeit vom Netz des Betreibers. Das ist weder gut noch schlecht – es ist eine architektonische Entscheidung. Sie muss durch Feldtests überprüft werden: RSSI/RSRP, Stabilität der Netzregistrierung, Verhalten des Geräts bei schwachem Signal sowie Batterieverbrauch bei wiederholten Übertragungsversuchen.

In der Praxis beginnt ein hochwertiges Projekt mit Funkplanung und einer Pilotzone. Der Pilotbetrieb sollte nicht nur prüfen, ob „das Paket angekommen ist“, sondern auch die Regelmäßigkeit der Übertragung über mehrere Wochen hinweg: morgens, nachts, bei veränderter Luftfeuchtigkeit, nach dem Schließen von Schachtdeckeln, in gefüllten Kellern und unter realen Betriebsbedingungen des Gebäudes.

Ebene 4. Network Server und Gerätemanagement

Nach dem Funkkanal gelangen die Daten auf die Netzwerkebene. Bei LoRaWAN ist dies der Network Server, der die Geräteregistrierung, Schlüssel, den Empfang von Paketen, die Beseitigung von Duplikaten, Adaptive Data Rate und die weitere Weiterleitung der Daten verwaltet. Bei NB-IoT liegt ein Teil der Netzwerkfunktionen aufseiten des Betreibers und der SIM-Plattform, während die Daten über IP, MQTT, HTTPS oder andere Protokolle an die IoT-Plattform übermittelt werden.

Auf dieser Ebene ist es wichtig, die Kontrolle über den Gerätebestand nicht zu verlieren. In einem kleinen System lassen sich Dutzende Geräte manuell überwachen. In einem Netz mit Tausenden oder Zehntausenden von Messpunkten entstehen ohne ein funktionierendes Device Management schnell Probleme: Es ist unklar, welche Geräte nicht senden, wo die Batterie leer ist, welche Geräte anomale Werte übertragen und welche von Monteuren ersetzt wurden.

Eine gute Architektur sollte nicht nur Zählerstände speichern, sondern auch Daten über den Lebenszyklus des Geräts: Seriennummer, Adresse, Gerätetyp, Installationsdatum, Monteur, Firmware-Version, Schlüssel, Kommunikationsstatus, letzte Ereignisse und Austauschhistorie. Dies ist besonders wichtig für Versorgungsunternehmen, bei denen ein Fehler bei der Zuordnung eines Zählers zu einem Kundenkonto zu falschen Abrechnungen und Konflikten mit Abonnenten führen kann.

An dieser Stelle stellt sich auch die Frage der Cybersicherheit. Messdaten sind nicht einfach nur technische Telemetrie. Sie sind mit Adressen, Verbrauch, Zahlungen und manchmal auch mit dem Verhalten von Haushalten verbunden. Deshalb sind Verschlüsselung, Zugriffskontrolle, Protokollierung von Aktionen, sichere Schlüsselverwaltung und eine klare Richtlinie zur Datenspeicherung erforderlich.

Ebene 5. MDM: Warum eine Zwischenschicht zwischen Zähler und Billing notwendig ist

Meter Data Management, oder MDM, ist die Schicht, die Rohmesswerte in geschäftlich nutzbare Daten umwandelt. Ein Zähler kann Werte einmal pro Stunde, einmal pro Tag oder ereignisbasiert übertragen, doch das Billing benötigt geprüfte Zählerstände zum Abrechnungsdatum, der Disponent benötigt Störungsereignisse, der Ingenieur das Verbrauchsprofil und die Geschäftsleitung zusammengefasste Kennzahlen zu Verlusten.

MDM führt Validierung, Schätzung und Korrektur von Daten durch. So kann das System beispielsweise prüfen, dass der neue Zählerstand nicht niedriger ist als der vorherige, dass der Verbrauch das physikalisch Mögliche nicht überschreitet, dass ein Gerät nicht länger als zulässig schweigt und dass der Verbrauch bei einem aktiven Objekt nicht auf null gefallen ist. Wenn Daten fehlen, kann MDM die Lücke markieren, eine erneute Übertragung anfordern oder nach definierten Regeln einen Schätzwert berechnen.

Ohne MDM wird Smart Metering häufig zu einer „großen Tabelle mit Zählerständen“. Eine solche Tabelle ist im Pilotprojekt nützlich, funktioniert aber im industriellen Betrieb schlecht. Je mehr Geräte es gibt, desto mehr Ausnahmen entstehen: Zählerwechsel, Kommunikationsausfälle, falsche Adressen, saisonale Spitzen, Störungen, Rückfluss und menschliche Fehler bei der Montage.

Für eine Wohnungseigentümergemeinschaft kann MDM einfacher sein als bei einem Energieversorgungsunternehmen, die Logik bleibt jedoch dieselbe: Das System muss erklären, welche Daten zuverlässig sind, welche überprüft werden müssen, wo ein Verdacht auf Leckage oder Manipulation besteht und wo das Problem lediglich in der Verbindung liegt.

Ebene 6. Analyseplattform: Von Zählerständen zu Entscheidungen

Die Analyseplattform ist die Ebene, auf der Daten beginnen, Managemententscheidungen zu beeinflussen. Für einen Wasserversorger bedeutet dies die Suche nach Ungleichgewichten zwischen Einspeisung und Verbrauch, die Analyse des minimalen Nachtverbrauchs, die Erkennung von Leckagen und die Priorisierung von Reparaturteams. Für die Wärmeversorgung bedeutet es die Kontrolle von Temperaturkurven, Verbrauchsanomalien und der Effizienz individueller Wärmepunkte. Für einen Bauträger bedeutet es einen transparenten Gebäudebetrieb und eine geringere Belastung der Verwaltungsgesellschaft.

Für eine Kommune kann die Analytik Daten zu Schulen, Krankenhäusern, Verwaltungsgebäuden, Beleuchtung, Pumpstationen und anderen Objekten zusammenführen. In diesem Fall wird Smart Metering Teil der städtischen digitalen Infrastruktur und nicht nur ein separates System „für Zähler“.

Die Europäische Kommission verknüpft Smart Meter mit Smart Grids und weist darauf hin, dass die Investitionen in Smart Metering in der EU bis 2030 €47 Milliarden erreichen könnten – bei der Installation von 266 Millionen Zählern und einer Marktdurchdringung von 92%. Dies zeigt, dass intelligenter Messbetrieb nicht als lokale Automatisierung betrachtet wird, sondern als Element der Energiewende und des Demand-Side-Managements.

Von der Zählerstandserfassung zum Datenmanagement: das Beispiel Jooby RDC Dashboard

In einer praktischen Smart-Metering-Architektur ist nicht nur die Erfassung von Daten aus Geräten wichtig, sondern auch eine komfortable Schicht für deren Verarbeitung, Kontrolle und Weitergabe in Arbeitsprozesse. Als eine solche Schicht kann das Jooby RDC Dashboard eingesetzt werden – ein Service zur Erfassung und Verarbeitung von Daten zum Ressourcenverbrauch und zum Gerätestatus. Es unterstützt verschiedene Arten der Verbrauchserfassung – Strom, Wasser, Gas und Wärme – und hilft, die Zählerstandserfassung für Versorgungsunternehmen, Bauträger, Wohnungseigentümergemeinschaften, Verwaltungsgesellschaften und Industrieunternehmen zu automatisieren. Im System stehen Verbrauchsberichte, Daten zum Status der Geräte im Netz, eine Historie der Zählerstände, Karten der Messpunkte sowie der Export von Berichten im CSV-Format für die weitere Arbeit in externen Systemen zur Verfügung.

Einen besonderen Mehrwert bietet die Betriebskontrolle: Die Plattform ermöglicht es, den Netzwerkstatus der Geräte, den Batterieladestand und Ereignisse zu verfolgen, die die Zuverlässigkeit der Daten beeinflussen, darunter magnetische Einwirkung, unbefugte Demontage, Abschaltung oder Kommunikationsfehler. Für Montage und Inbetriebnahme der Geräte ist die Android-App Jooby vorgesehen: Funkmodule werden vor Ort aktiviert, während die Daten automatisch an den Server übertragen und in das Jooby RDC Dashboard importiert werden. Dieser Ansatz deckt einen wichtigen Abschnitt der durchgängigen Architektur ab – vom Feldgerät im IoT-Netz bis zur Plattform, auf der die Daten für Analyse, Reporting und weitere Integration verfügbar werden.

Integrationen: Wo Smart Metering Teil des Geschäfts wird

Auch eine gute Analyseplattform sollte nicht getrennt von den übrigen Systemen existieren. In einer industriellen Architektur werden Smart-Metering-Daten mit Billing, CRM, ERP, GIS, einem Leitsystem, der mobilen App des Monteurs und dem persönlichen Kundenkonto integriert.

Die Integration mit dem Billing ermöglicht es, Abrechnungen zu automatisieren und manuelle Dateneingaben zu reduzieren. Die Integration mit GIS hilft, Problemzonen auf der Karte zu erkennen. Die Anbindung an CRM ist nützlich für die Bearbeitung von Kundenanfragen: Der Operator sieht nicht nur die Beschwerde, sondern auch die Historie der Zählerstände, Kommunikationsereignisse, den Austausch des Geräts und mögliche Anomalien. Die mobile App des Monteurs reduziert das Fehlerrisiko bei der Installation und Zuordnung des Geräts.

Für Vertrieb und Beschaffung ist es wichtig, im Voraus festzulegen, welche Integrationen in der ersten Phase zwingend erforderlich sind und welche verschoben werden können. Ein häufiger Fehler besteht darin, sofort eine „ideale“ Plattform schaffen zu wollen. Ein realistischerer Ansatz ist: zunächst eine zuverlässige Datenerfassung und korrekte Gerätezuordnung sicherstellen, anschließend das Billing anbinden und danach Analytik sowie automatische Szenarien weiterentwickeln.

Typische Szenarien für verschiedene Kunden

Für einen Ressourcenversorger wird Smart Metering vor allem für regelmäßige und zuverlässige Daten benötigt. Wasser, Gas, Wärme und Strom unterscheiden sich in der Messtechnik, doch die geschäftlichen Fragen sind ähnlich: Wo entstehen Verluste, wo gibt es keine Verbindung, wo besteht Verdacht auf Manipulation und wo entspricht der Verbrauch nicht dem Profil des Objekts?

Für einen Bauträger ist es wichtig, die Architektur vor der Übergabe des Objekts einzuplanen. Wenn in der Planungsphase keine Installationsorte für Gateways, Stromversorgung, Schränke, Antennen, Zugang zu Technikräumen und Datenstruktur nach Wohnungen vorgesehen werden, ist die Fehlerbehebung nach dem Einzug teurer und schwieriger.

Für eine Kommune ist Skalierbarkeit wichtig. Ein einzelnes Pilotprojekt in mehreren Gebäuden kann erfolgreich sein, doch ein stadtweites System erfordert einheitliche Verzeichnisse, Zugriffsregeln, Cybersicherheit, Wartung, Reporting und ein klares Modell für Dateneigentum.

Wohnungseigentümergemeinschaften benötigen meistens eine praktische Lösung: Zählerstände ohne Rundgänge erfassen, Streitigkeiten reduzieren und Leckagen sowie Anomalien schnell erkennen. Eine komplexe Unternehmensarchitektur ist hier nicht immer erforderlich, wohl aber zuverlässige Geräte, eine verständliche Benutzeroberfläche, Datenexport und eine minimale Belastung für den Vorstand des Hauses.

Welche Fehler Projekte am häufigsten scheitern lassen

Der erste Fehler besteht darin, mit dem Gerätepreis zu beginnen statt mit den Gesamtkosten des Betriebs. Ein günstiges Modul kann teuer werden, wenn es schwierig zu montieren ist, die Batterie schnell entlädt, im Keller schlecht funktioniert oder eine manuelle Datenverarbeitung erfordert.

Der zweite Fehler besteht darin, keine Funktests unter realen Bedingungen durchzuführen. Eine Demonstration „auf dem Tisch“ zeigt nicht, wie das Gerät in einem Metallschrank, Schacht, Versorgungsschacht oder Technikraum funktionieren wird. Für LoRaWAN und NB-IoT ist gerade die tatsächliche Installationsumgebung entscheidend.

Der dritte Fehler besteht darin, Wartungsprozesse nicht zu beschreiben. Wer reagiert auf einen „stummen“ Zähler? Wer wechselt die Batterie? Wer bestätigt den Austausch des Geräts? Wer korrigiert eine fehlerhafte Adresszuordnung? Ohne Antworten auf diese Fragen verliert das System schnell an Datenqualität.

Der vierte Fehler besteht darin, Zugriffsrechte nicht durchdacht zu haben. Versorger, Verwaltungsgesellschaft, Monteur, Disponent, Buchhaltung und Bewohner sollten nicht dasselbe sehen und ändern können. Die Rollentrennung muss im Voraus geplant werden.

^{Typische Fehler bei der Implementierung von Smart Metering und wie man sie vermeidet}

Welche Kennzahlen nach dem Start verfolgt werden sollten

Nach der Einführung ist es wichtig, nicht nur auf die Anzahl der angeschlossenen Geräte zu schauen. Nützlichere Kennzahlen sind der Anteil der Geräte, die innerhalb eines Tages Daten übertragen haben; der Anteil valider Zählerstände; die durchschnittliche Dauer von Verbindungsausfällen; die Anzahl von Störungsereignissen; die Zahl manueller Korrekturen; sowie der Prozentsatz der Objekte mit anomalem Verbrauch.

Für einen Ressourcenversorger sind Ungleichgewichte und die Dynamik kommerzieller Verluste wichtig. Für eine Wohnungseigentümergemeinschaft zählen die Anzahl strittiger Abrechnungen und die Zeit für die Erstellung von Berichten. Für eine Kommune sind der Verbrauch nach Objekten und Abweichungen vom normativen Profil wichtig. Für einen Bauträger ist die Bereitschaft der Infrastruktur zur Übergabe an die Betreiberorganisation entscheidend.

In Europa bleibt Smart Metering gerade deshalb ein aktuelles Thema, weil die Einführung ungleichmäßig verläuft. ACER und CEER wiesen im Jahr 2025 darauf hin, dass der Rollout von Smart Metern und die Datenverfügbarkeit in den EU-Ländern unterschiedlich voranschreiten, während ein standardisierter und sicherer Datenzugang eine wichtige Voraussetzung für Nachfrageflexibilität bleibt.

Wie man die Einführung ohne unnötige Risiken angeht

Ein rationaler Weg besteht darin, schrittweise vorzugehen. Zunächst sollten die Ziele beschrieben werden: Automatisierung der Abrechnung, Verlustkontrolle, Störungsmeldungen, Verzicht auf Rundgänge, Verbrauchsanalytik oder Vorbereitung eines Objekts auf den Betrieb. Anschließend sollte ein Audit der Objekte durchgeführt werden: Zählertypen, Installationsorte, Verfügbarkeit von Stromversorgung, Netzabdeckung, Keller, Schächte, Schränke und bestehende IT-Systeme.

Danach sollte eine Pilotzone ausgewählt werden, die reale Schwierigkeiten widerspiegelt – nicht das bequemste Objekt. Ein guter Pilot umfasst unterschiedliche Bedingungen: Wohnungen, Keller, Technikräume, entfernte Punkte, schwaches Signal und verschiedene Zählertypen. Das Ergebnis sollte nicht nur lauten „die Daten werden erfasst“, sondern auch klare Schlussfolgerungen liefern: wo ein Gateway benötigt wird, wo NB-IoT besser geeignet ist, welche Geräte passen und welche Wartungsprozesse erforderlich sein werden.

Anschließend wird die Zielarchitektur definiert: Geräte, Netzwerk, Plattform, MDM, Integrationen, Benutzerrollen, Anforderungen an Sicherheit und Reporting. Erst danach ist es sinnvoll, das Projekt zu skalieren.

Smart Metering ist eine Architektur des Vertrauens in Daten

Eine durchgängige Smart-Metering-Architektur beginnt weder mit der Cloud noch mit dem Zähler, sondern mit dem Zusammenspiel aller Ebenen: korrekte Messung, zuverlässige Übertragung, ein verwalteter Gerätebestand, Datenprüfung, Integrationen und Analytik. Wenn auch nur eine Schicht schwach konzipiert ist, verliert das gesamte System seinen praktischen Wert.

Für einen Ressourcenversorger ist dies ein Weg zur Reduzierung von Verlusten und zu präziseren Abrechnungen. Für einen Bauträger ist es eine Möglichkeit, ein Objekt mit fertiger digitaler Infrastruktur in den Betrieb zu übergeben. Für eine Kommune ist es ein Instrument zur Verbrauchskontrolle und Planung. Für eine Wohnungseigentümergemeinschaft bedeutet es Transparenz, weniger manuelle Arbeit und eine schnellere Erkennung von Problemen.

Das Hauptkriterium eines guten Smart-Metering-Projekts ist nicht die Anzahl der installierten Geräte, sondern die Fähigkeit des Systems, regelmäßig zuverlässige Daten bereitzustellen, auf deren Grundlage Entscheidungen getroffen werden können. Deshalb sollte man nicht einfach einen Sensor, ein Funkmodul, ein Gateway oder einen Smart Meter wählen, sondern eine Architektur, die dem realen Betrieb standhält: Kellern, Schächten, schwachem Signal, Geräteaustausch, Montagefehlern, Netzwachstum und Nutzeranforderungen.
