Наскрізна архітектура smart metering: від сенсора до аналітичної платформи

Що входить до наскрізної архітектури

Наскрізна архітектура smart metering – це набір технічних та організаційних рівнів, які забезпечують шлях даних від точки вимірювання до бізнес-рішення. У спрощеному вигляді вона складається з п’яти шарів: вимірювання, передавання, управління пристроями, обробки даних і прикладної аналітики.

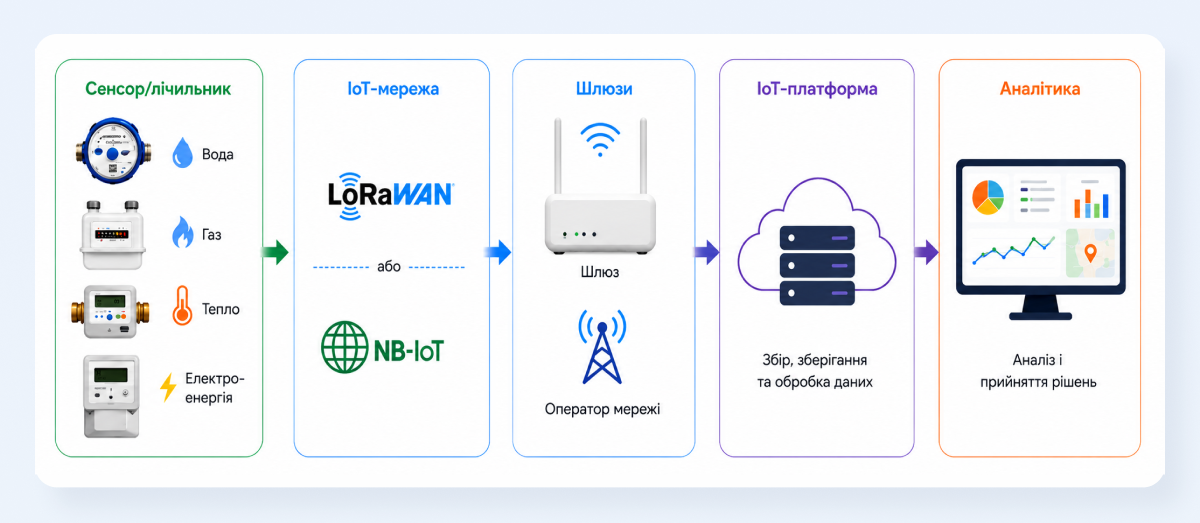

^{Наскрізна архітектура smart metering: від сенсора до аналітичної платформи}

На рівні вимірювання працюють лічильники, сенсори, імпульсні виходи, датчики розкриття, температури, тиску, протікання або зворотного потоку. На рівні передавання – радіомодулі, антени, шлюзи, SIM/eSIM, LoRaWAN-мережа або NB-IoT-мережа оператора. На рівні платформи – реєстрація пристроїв, дешифрування пакетів, контроль якості даних, зберігання та інтеграції.

Головна помилка – розглядати ці рівні окремо. Наприклад, можна вибрати точний лічильник, але отримати нестабільний збір даних через невдале розміщення антени. Можна побудувати радіомережу, але не передбачити правила валідації показань. Можна зібрати мільйони записів, але не пов’язати їх з особовими рахунками, тарифами та адресною структурою.

Тому smart metering-проєкт потрібно планувати не як закупівлю обладнання, а як ланцюг довіри до даних: коректно виміряли, передали без втрат, перевірили, зберегли, зіставили з абонентом і використали в процесі.

Рівень 1. Сенсор і лічильник: де починається якість даних

Перший рівень архітектури – фізичне вимірювання. Саме тут визначається, які параметри збиратимуться, з якою точністю, як часто і за яких умов. Для води це можуть бути об’єм, напрямок потоку, спроба магнітного впливу, протікання або відсутність витрати. Для газу – об’єм, тиск, температура, розкриття корпусу. Для електроенергії – активна та реактивна енергія, профіль навантаження, якість мережі, події відключення.

У проєктах модернізації часто використовуються не лише нові smart-лічильники, а й радіомодулі для вже встановлених приладів. Це особливо актуально для ОСББ, муніципальних об’єктів і забудовників, де інфраструктура є різнорідною: частина приладів нова, частина вже встановлена у квартирах, підвалах, колодязях або технічних приміщеннях.

Ключове питання на цьому рівні – не «чи передає пристрій дані», а «чи можна довіряти цим даним». Для цього важливі клас точності, міжповірочний інтервал, захист від втручання, енергоефективність, якість корпусу, температурний діапазон і стійкість до вологості. Якщо пристрій установлено в колодязі, підвалі або металевій шафі, вимоги до радіочастини та антени стають не менш важливими, ніж метрологія.

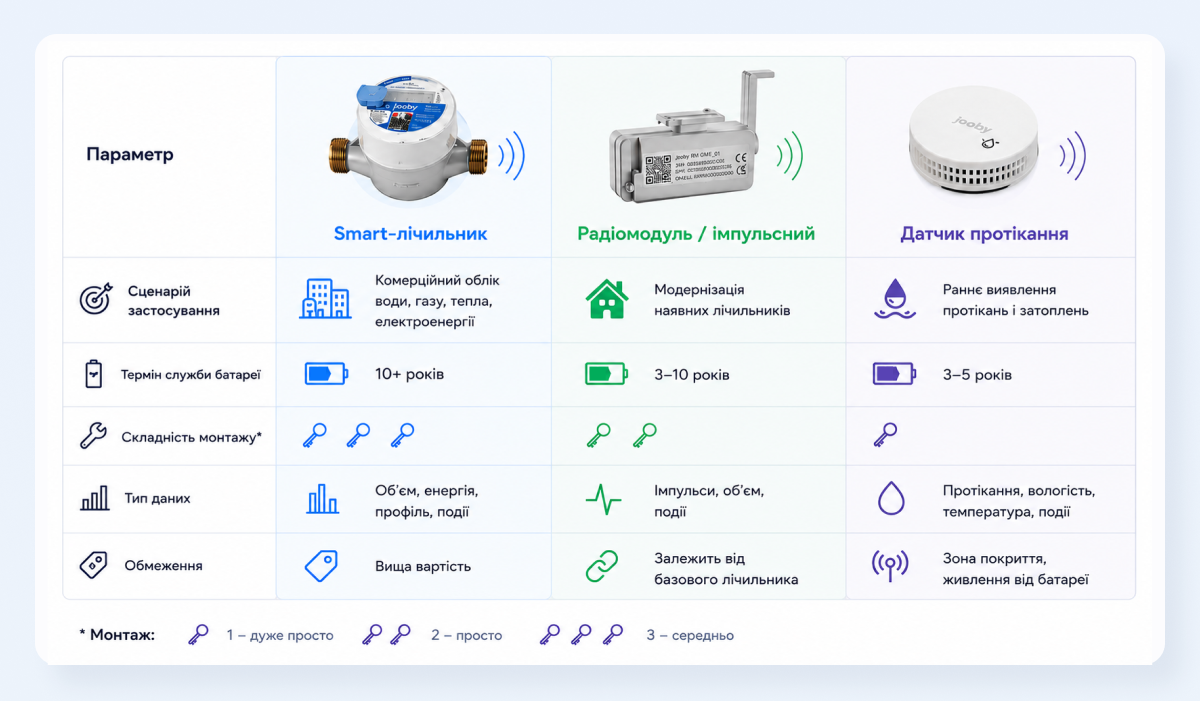

^{Порівняння типів пристроїв}

Рівень 2. LoRaWAN і NB-IoT: як вибрати канал зв’язку

Для дистанційного збору показань найчастіше розглядають LPWAN-технології – мережі далекого радіуса дії з низьким енергоспоживанням. У сегменті smart metering найбільш поширені LoRaWAN і NB-IoT, але вони розв’язують це завдання по-різному.

LoRaWAN зазвичай обирають там, де замовник хоче контролювати власну радіомережу: житловий комплекс, район, промислова зона, муніципальна інфраструктура, розподілені водомірні вузли. Шлюз приймає пакети від великої кількості пристроїв і передає їх у мережу через Ethernet, LTE або інший backhaul-канал. У 2025 році LoRa Alliance окремо підкреслювала роль LoRaWAN у цифровізації комунальної інфраструктури Європи та модернізації smart utilities.

NB-IoT працює в ліцензованих мережах мобільних операторів і є зручним там, де вже є покриття, немає бажання будувати власну радіомережу або об’єкти географічно розподілені. GSMA описує NB-IoT як стандартизовану 3GPP LPWA-технологію для енергоефективних IoT-пристроїв і сервісів. У 2026 році GSMA також повідомляла, що до кінця 2025 року мобільна екосистема досягла 1 млрд активних NB-IoT- та LTE-M-підключень.

Вибір між LoRaWAN і NB-IoT не має бути ідеологічним. Для підвалів, колодязів і щільної міської забудови потрібно тестувати фактичне проходження сигналу. Для об’єктів у різних населених пунктах важливі покриття операторів і вартість SIM/eSIM. Для муніципальних проєктів – володіння інфраструктурою та незалежність від оператора. Для забудовника – масштабованість на наступні черги будівництва.

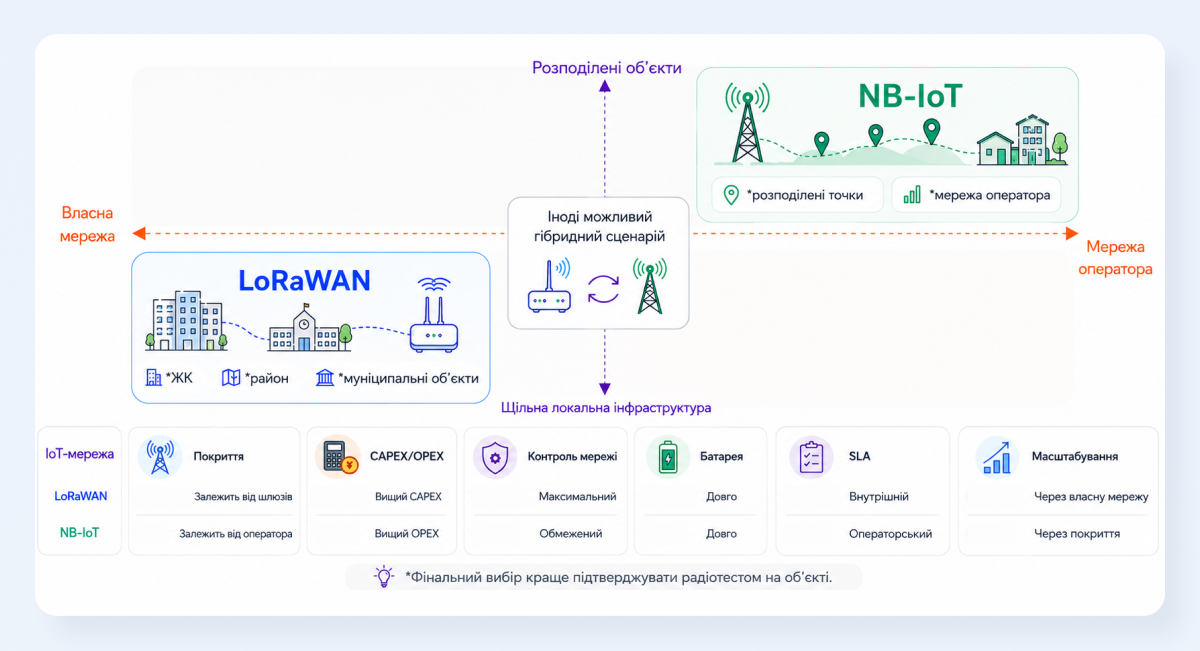

^{LoRaWAN або NB-IoT: матриця вибору для smart metering}

Рівень 3. Шлюзи, базові станції та покриття

Якщо використовується LoRaWAN, архітектура включає шлюзи. Вони не є «мозком» системи, але від їхнього розміщення залежить стабільність збору даних. Один шлюз може обслуговувати багато пристроїв, однак реальна ємність залежить від частоти передавання, розміру пакетів, завад, висоти встановлення, антени, будівельних матеріалів і топології об’єкта.

Для багатоквартирного будинку типовий ризик – встановлення шлюзу «там, де зручно підключити живлення», а не там, де він справді покриває підвали, шахти, технічні приміщення та квартири. Для водоканалу або муніципалітету ризик інший: частина вузлів розташована в колодязях, де сигнал значно послаблюється кришкою, глибиною та вологістю.

У NB-IoT-проєктах шлюз не потрібен, але виникає залежність від мережі оператора. Це не добре і не погано – це архітектурне рішення. Його потрібно перевіряти польовими тестами: RSSI/RSRP, стабільність реєстрації в мережі, поведінка пристрою за слабкого сигналу, витрата батареї під час повторних спроб передавання.

На практиці якісний проєкт починається з радіопланування та пілотної зони. Пілот має перевіряти не лише те, «чи пройшов пакет», а й регулярність передавання протягом кількох тижнів: уранці, уночі, за зміни вологості, після закриття люків, у заповнених підвалах і в умовах реальної експлуатації будівлі.

Рівень 4. Network server та управління пристроями

Після радіоканалу дані потрапляють на мережевий рівень. Для LoRaWAN це network server, який керує реєстрацією пристроїв, ключами, прийманням пакетів, усуненням дублікатів, adaptive data rate і подальшою маршрутизацією даних. Для NB-IoT частина мережевих функцій перебуває на стороні оператора та SIM-платформи, а дані надходять до IoT-платформи через IP, MQTT, HTTPS або інші протоколи.

На цьому рівні важливо не втратити керованість парком пристроїв. У невеликій системі можна вручну відстежувати десятки приладів. У мережі на тисячі або десятки тисяч точок без нормального device management швидко виникають проблеми: невідомо, які пристрої мовчать, де сіла батарея, які прилади передають аномальні значення, які були замінені монтажниками.

Хороша архітектура має зберігати не лише показання, а й дані про життєвий цикл пристрою: серійний номер, адресу, тип приладу, дату встановлення, монтажника, версію прошивки, ключі, статус зв’язку, останні події, історію замін. Це особливо важливо для постачальників ресурсів, де помилка прив’язки лічильника до особового рахунку може призвести до неправильних нарахувань і конфліктів з абонентами.

Тут також постає питання кібербезпеки. Дані обліку – це не просто технічна телеметрія. Вони пов’язані з адресами, споживанням, платежами, а іноді й з поведінкою домогосподарств. Тому потрібні шифрування, розмежування доступу, журналювання дій, безпечна робота з ключами та зрозуміла політика зберігання даних.

Рівень 5. MDM: навіщо потрібен прошарок між лічильником і білінгом

Meter Data Management, або MDM, – це шар, який перетворює сирі показання на дані, придатні для бізнесу. Лічильник може передавати значення раз на годину, раз на добу або за подією, але білінгу потрібні перевірені показання на розрахункову дату, диспетчеру – аварійні події, інженеру – профіль споживання, а керівнику – зведені показники щодо втрат.

MDM виконує валідацію, оцінювання та коригування даних. Наприклад, система може перевірити, що нове показання не менше за попереднє, що витрата не перевищує фізично можливої, що пристрій не мовчить довше допустимого, що споживання не стало нульовим на активному об’єкті. Якщо дані відсутні, MDM може позначити пропуск, запросити повторне передавання або розрахувати оціночне значення за правилами.

Без MDM smart metering часто перетворюється на «велику таблицю показань». Така таблиця корисна на пілоті, але погано працює в промисловій експлуатації. Що більше пристроїв, то більше винятків: заміни лічильників, збої зв’язку, неправильні адреси, сезонні піки, аварії, зворотний потік, людські помилки під час монтажу.

Для ОСББ MDM може бути простішим, ніж в енергокомпанії, але логіка та сама: система має пояснювати, які дані достовірні, які потребують перевірки, де є підозра на витік або втручання, а де проблема лише у зв’язку.

Рівень 6. Аналітична платформа: від показань до рішень

Аналітична платформа – це рівень, на якому дані починають впливати на управлінські рішення. Для водоканалу це пошук небалансів між подачею та споживанням, нічна мінімальна витрата, виявлення витоків і визначення пріоритетів для ремонтних бригад. Для теплопостачання – контроль температурних графіків, аномалій споживання та ефективності ІТП. Для забудовника – прозора експлуатація будинку та зниження навантаження на керуючу компанію.

Для муніципалітету аналітика може об’єднувати дані щодо шкіл, лікарень, адміністративних будівель, освітлення, насосних станцій та інших об’єктів. У цьому випадку smart metering стає частиною міської цифрової інфраструктури, а не окремою системою «для лічильників».

Європейська комісія пов’язує smart meters зі smart grids і зазначає, що інвестиції в smart metering у ЄС до 2030 року можуть сягнути €47 млрд за умови встановлення 266 млн лічильників і рівня проникнення 92%. Це показує, що розумний облік розглядається не як локальна автоматизація, а як елемент енергетичного переходу та управління попитом.

Від збору показань до управління даними: приклад Jooby RDC Dashboard

У практичній архітектурі smart metering важливий не лише збір даних із пристроїв, а й зручний шар для їхньої обробки, контролю та подальшої передачі в робочі процеси. Як такий шар може використовуватися Jooby RDC Dashboard – сервіс для збору й обробки даних про споживання ресурсів і стан пристроїв. Він підтримує роботу з різними типами обліку – електроенергія, вода, газ, тепло – і допомагає автоматизувати збір показань для ресурсопостачальних компаній, забудовників, ОСББ, керуючих компаній і промислових підприємств. У системі доступні звіти щодо споживання, дані про стан пристроїв у мережі, історія показань, картки точок обліку та експорт звітів у CSV для подальшої роботи в зовнішніх системах.

Окрему цінність дає експлуатаційний контроль: платформа дозволяє відстежувати мережевий статус пристроїв, рівень заряду батарей і події, що впливають на достовірність даних, зокрема магнітний вплив, несанкціоноване зняття, відключення або помилки зв’язку. Для монтажу та введення пристроїв в експлуатацію передбачено Android-застосунок Jooby: радіомодулі активуються на об’єкті, а дані автоматично передаються на сервер та імпортуються в Jooby RDC Dashboard. Такий підхід закриває важливу ділянку наскрізної архітектури – від польового пристрою в IoT-мережі до платформи, де дані стають доступними для аналізу, звітності та подальшої інтеграції.

Інтеграції: де smart metering стає частиною бізнесу

Навіть хороша аналітична платформа не повинна існувати окремо від інших систем. У промисловій архітектурі дані smart metering інтегруються з білінгом, CRM, ERP, GIS, диспетчерською системою, мобільним застосунком монтажника та особистим кабінетом споживача.

Інтеграція з білінгом дозволяє автоматизувати нарахування та зменшити ручне введення даних. Інтеграція з GIS допомагає бачити проблемні зони на карті. Зв’язка з CRM корисна для обробки звернень абонентів: оператор бачить не лише скаргу, а й історію показань, події зв’язку, заміну приладу та можливі аномалії. Мобільний застосунок монтажника знижує ризик помилок під час встановлення та прив’язки пристрою.

Для продажів і закупівель важливо заздалегідь визначити, які інтеграції є обов’язковими на першому етапі, а які можна відкласти. Частою помилкою є спроба одразу створити «ідеальну» платформу. Реалістичніший підхід: спочатку забезпечити надійний збір і коректну прив’язку пристроїв, потім підключити білінг, після цього розвивати аналітику та автоматичні сценарії.

Типові сценарії для різних замовників

Постачальнику ресурсів smart metering потрібен насамперед для регулярних і достовірних даних. Вода, газ, тепло та електроенергія відрізняються фізикою вимірювання, але бізнес-питання схожі: де втрати, де немає зв’язку, де є підозра на втручання, де споживання не відповідає профілю об’єкта.

Забудовнику важливо закласти архітектуру до здачі об’єкта. Якщо на етапі проєктування не передбачити місця встановлення шлюзів, живлення, шафи, антени, доступ до технічних приміщень і структуру даних по квартирах, після заселення виправляти помилки буде дорожче й складніше.

Для муніципалітету важлива масштабованість. Один пілот на кількох будівлях може бути успішним, але міська система потребує єдиних довідників, правил доступу, кібербезпеки, обслуговування, звітності та зрозумілої моделі володіння даними.

ОСББ найчастіше потрібне практичне рішення: збирати показання без обходів, зменшити кількість спорів, швидко бачити протікання та аномалії. Тут не завжди потрібна складна корпоративна архітектура, але потрібні надійні пристрої, зрозумілий інтерфейс, експорт даних і мінімальне навантаження на правління будинку.

Які помилки найчастіше ламають проєкти

Перша помилка – починати з ціни пристрою, а не з повної вартості володіння. Дешевий модуль може виявитися дорогим, якщо його складно монтувати, він швидко витрачає батарею, погано працює в підвалі або потребує ручної обробки даних.

Друга помилка – не проводити радіотести в реальних умовах. Демонстрація «на столі» не показує, як пристрій працюватиме в металевій шафі, колодязі, шахті або технічному приміщенні. Для LoRaWAN і NB-IoT критичною є саме фактична середа встановлення.

Третя помилка – не описати процеси обслуговування. Хто реагує на «мовчазний» лічильник? Хто змінює батарею? Хто підтверджує заміну приладу? Хто виправляє помилкову прив’язку адреси? Без відповідей на ці питання система швидко втрачає якість даних.

Четверта помилка – не продумати права доступу. Постачальник, керуюча компанія, монтажник, диспетчер, бухгалтерія та мешканець не повинні бачити й змінювати одне й те саме. Розмежування ролей потрібно проєктувати заздалегідь.

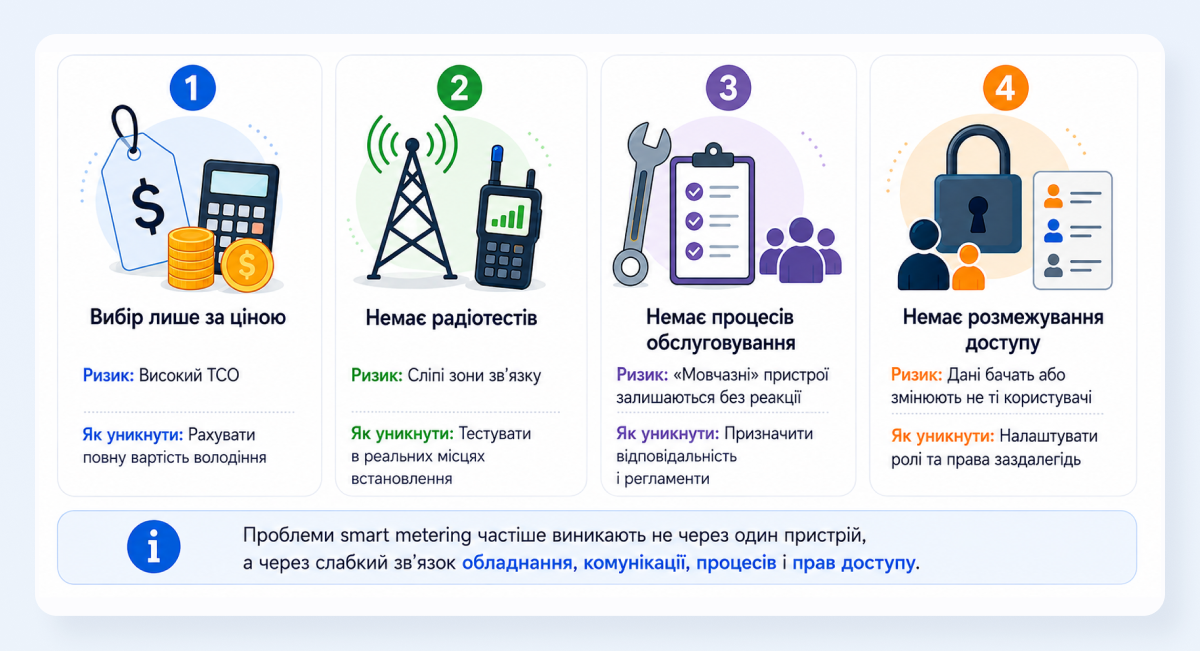

^{Типові помилки під час впровадження smart metering і як їх уникнути}

Які показники варто відстежувати після запуску

Після впровадження важливо дивитися не лише на кількість підключених приладів. Корисніші метрики – частка пристроїв, що передали дані за добу; частка валідних показань; середній час відсутності зв’язку; кількість аварійних подій; кількість ручних коригувань; відсоток об’єктів з аномальним споживанням.

Для постачальника ресурсів важливі небаланси та динаміка комерційних втрат. Для ОСББ – кількість спірних нарахувань і час підготовки звітів. Для муніципалітету – споживання по об’єктах і відхилення від нормативного профілю. Для забудовника – готовність інфраструктури до передавання експлуатуючій організації.

У Європі тема smart metering залишається актуальною саме тому, що впровадження відбувається нерівномірно. ACER і CEER у 2025 році зазначали, що розгортання smart meters і доступність даних просуваються в країнах ЄС неоднаково, а стандартизований і безпечний доступ до даних залишається важливою умовою для гнучкості попиту.

Як підійти до впровадження без зайвого ризику

Раціональний шлях – рухатися поетапно. Спочатку потрібно описати цілі: автоматизація нарахувань, контроль втрат, аварійні сповіщення, відмова від обходів, аналітика споживання або підготовка об’єкта до експлуатації. Потім провести аудит об’єктів: типи лічильників, місця встановлення, доступність живлення, покриття, підвали, колодязі, шафи, наявні IT-системи.

Після цього варто вибрати пілотну зону, яка відображає реальні складнощі, а не найзручніший об’єкт. Хороший пілот охоплює різні умови: квартири, підвали, технічні приміщення, віддалені точки, слабкий сигнал, різні типи лічильників. Його результатом має бути не лише висновок «дані збираються», а й зрозумілі відповіді: де потрібен шлюз, де краще NB-IoT, які пристрої підходять, які процеси обслуговування знадобляться.

Далі формується цільова архітектура: пристрої, мережа, платформа, MDM, інтеграції, ролі користувачів, вимоги до безпеки та звітності. Лише після цього має сенс масштабувати проєкт.

Smart metering – це архітектура довіри до даних

Наскрізна архітектура smart metering починається не з хмари й не з лічильника, а зі зв’язку всіх рівнів: коректного вимірювання, надійного передавання, керованого парку пристроїв, перевірки даних, інтеграцій та аналітики. Якщо хоча б один шар спроєктований слабко, уся система втрачає практичну цінність.

Для постачальника ресурсів це шлях до зниження втрат і точніших нарахувань. Для забудовника – спосіб передати об’єкт в експлуатацію з готовою цифровою інфраструктурою. Для муніципалітету – інструмент контролю споживання та планування. Для ОСББ – прозорість, зменшення ручної роботи та прискорення виявлення проблем.

Головний критерій хорошого smart metering-проєкту – не кількість установлених пристроїв, а здатність системи регулярно надавати достовірні дані, на основі яких можна приймати рішення. Саме тому потрібно обирати не просто сенсор, радіомодуль, шлюз або smart-лічильник, а архітектуру, яка витримає реальну експлуатацію: підвали, колодязі, слабкий сигнал, заміни приладів, помилки монтажу, зростання мережі та вимоги користувачів.
