Інтеграція LoRaWAN із системами SCADA: переваги та складнощі

Як працює зв’язка LoRaWAN і SCADA

Інтеграція LoRaWAN із SCADA будується як багаторівнева система збирання, оброблення та передавання даних. Дистанційні сенсори, лічильники або радіомодулі передають дані через промислову LoRaWAN-мережу на базову станцію. Далі дані надходять на мережевий сервер, обробляються на рівні застосунку або edge gateway, нормалізуються і передаються в SCADA. Для обміну можуть використовуватися MQTT-брокер, REST API, Modbus TCP, OPC UA або інший протокол, який підтримує конкретна SCADA-система.

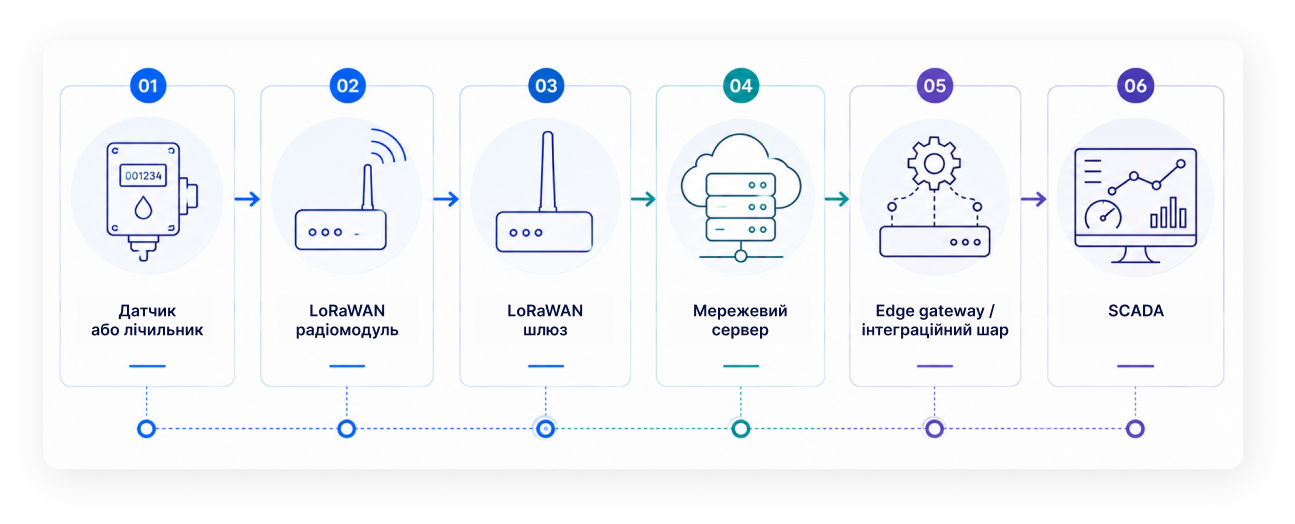

Спрощено ланцюжок виглядає так:

В інфраструктурі Jooby RDC збирання та передавання даних на цій ділянці ланцюжка забезпечують радіомодулі, сенсори, розумні лічильники та базові станції LoRaWAN. Дані можуть використовуватися в платформі Jooby RDC Dashboard або передаватися далі в сторонні системи обліку, диспетчеризації та промислового моніторингу. Для постачальника ресурсів це не заміна SCADA, а розширення її видимості на об’єкти, які раніше було складно підключити до телеметрії.

Перевага 1. SCADA отримує дані з об’єктів, куди складно провести кабель

Головна цінність інтеграції LoRaWAN і SCADA – можливість підключити до диспетчерського контролю дистанційні та розподілені точки без дорогої кабельної інфраструктури. Це особливо важливо для комунальних мереж, де об’єкти часто розкидані по району або місту: водомірні вузли, газові лічильники, насосні, теплові пункти, колодязі, підвали, резервуари, трансформаторні пункти, технічні приміщення в житлових комплексах.

LoRaWAN підходить для таких завдань завдяки великій дальності зв’язку, низькому енергоспоживанню та можливості працювати з батарейними пристроями. Там, де класична SCADA зазвичай спирається на дротові лінії або локальні контролери, промислова мережа LoRaWAN надає змогу додати шар бездротової телеметрії. Це особливо корисно, якщо об’єкт не потребує постійного керування в реальному часі, але має регулярно передавати показники, статуси, аварії або події.

Для постачальника ресурсів це означає, що в SCADA можна вивести більше фактичних даних: не лише стан великих станцій, а й показники з периферійних точок мережі. В результаті диспетчер бачить не окремі «острівці» автоматизації, а більш цілісну картину інфраструктури.

Перевага 2. Знижується вартість підключення нових точок

У класичній автоматизації кожна нова точка часто потребує проєкту, кабельної траси, живлення, шаф, погоджень, монтажних робіт і подальшого обслуговування. У LoRaWAN-сценаріях частина цього навантаження знімається: пристрій можна встановити поруч із приладом обліку або контрольованим вузлом, налаштувати передавання даних і підключити його до наявної LPWAN-архітектури.

Це особливо вигідно при масовому підключенні однотипних об’єктів. Наприклад, якщо потрібно контролювати сотні лічильників, датчиків тиску, датчиків затоплення, стану кришок люків або температури в теплових пунктах, вартість однієї точки підключення стає критичною. LoRaWAN надає можливість масштабувати збирання даних без пропорційного зростання витрат на кабельну інфраструктуру.

Для забудовників і керуючих компаній це відкриває зручний сценарій: можна закласти LoRaWAN-шлюзи на етапі будівництва або модернізації об’єкта, а потім поступово додавати нові сенсори та радіомодулі. Для муніципалітетів це спосіб розвивати інфраструктуру smart city не через окремі не пов’язані між собою проєкти, а через єдину мережу для різних сервісів.

Перевага 3. LoRaWAN розширює дистанційний моніторинг SCADA

Дистанційний моніторинг SCADA стає значно кориснішим, коли система отримує дані не лише з PLC і великих автоматизованих вузлів, а й з малих польових пристроїв. LoRaWAN добре підходить для передавання телеметрії: показників лічильників, статусів батарей, подій відкриття, магнітного впливу, втрати зв’язку, аварійних сигналів, перевищення порогів, показників температури, вологості або тиску.

Постійне передавання даних у реальному часі потрібне не для всіх таких параметрів. Але якщо вони надходять стабільно та з чіткою періодичністю, SCADA перетворюється із системи контролю окремих технологічних ділянок на інструмент моніторингу розподіленої інфраструктури.

Наприклад, у водопостачанні це допомагає швидше знаходити зони з аномальним споживанням. У газорозподілі – контролювати дистанційні лічильники та фіксувати втручання. У теплопостачанні – бачити відхилення температури або витрати за об’єктами. В електроенергетиці – збирати статуси з розподілених вузлів обліку. LoRa Alliance також відзначає використання LoRaWAN як інфраструктурного шару для комунальних систем, міст, будівель, промисловості та критичної інфраструктури – тобто саме тих напрямів, де SCADA і промисловий IoT дедалі частіше перетинаються.

Перевага 4. З’являється гнучка промислова телеметрія без перевантаження SCADA

SCADA-системи добре працюють із технологічними параметрами, але не завжди зручно приймають великий потік «сирих» IoT-повідомлень. Тому в правильній архітектурі збирання даних через LoRaWAN не має перетворюватися на хаотичний потік даних безпосередньо в SCADA. Між мережевим сервером LoRaWAN і SCADA потрібен інтеграційний шар: edge gateway, MQTT-брокер, API-сервіс або промисловий шлюз.

Він виконує кілька завдань: приймає повідомлення від пристроїв, перевіряє структуру даних, упорядковує значення, прив’язує їх до об’єктів, фільтрує зайві події, зберігає історію, передає в SCADA лише потрібні параметри та формує коректні теги. Такий підхід знижує навантаження на диспетчерську систему і зберігає її логіку.

В результаті SCADA отримує не просто пакети від радіомодулів, а підготовлені дані: «тиск нижче порога», «лічильник не передає дані», «рівень води перевищив норму», «зафіксовано магнітний вплив», «батарея потребує уваги». Це робить інтеграцію не лише технічно коректною, а й корисною для оператора.

Перевага 5. Масштабованість мережі вища, ніж у точкових рішень

Добре спроєктована LoRaWAN-мережа може обслуговувати різні сценарії на одній інфраструктурі. Спочатку оператор підключає облік води, потім додає газ, тепло, контроль затоплень, датчики температури, моніторинг технічних приміщень або інші завдання. Це і є масштабованість мережі: шлюзи вже встановлені, мережа працює, а нові пристрої можна підключати за потреби.

Для SCADA це важливо, тому що система диспетчеризації отримує розширення без постійного створення окремих каналів зв’язку під кожен новий тип датчика. Особливо добре це працює для об’єктів, де дані передаються з інтервалом: раз на годину, кілька разів на добу, за подією або за розкладом.

У такому випадку LoRaWAN стає не «мережею для лічильників», а базовим транспортом для телеметричної системи SCADA. Такий підхід допомагає перейти від окремих IoT-пілотів до повноцінного IoT-рішення SCADA.

Перевага 6. Автономні пристрої зменшують залежність від живлення на об’єкті

У комунальній і міській інфраструктурі не завжди можна підключити пристрій до електромережі. Проєкт ускладнюється, якщо пристрої розміщені в підвалах, колодязях, віддалених шафах, на тимчасових об’єктах або у важкодоступних точках. LoRaWAN підтримує малопотужні пристрої, які можуть працювати від батареї роками, якщо правильно налаштувати частоту передавання даних і режими роботи.

Це особливо важливо для retrofit-проєктів, де потрібно дооснастити наявні лічильники або вузли обліку без масштабної реконструкції. Пристрій встановлюють на місці, підключають до сенсора або лічильника, налаштовують періодичність передавання, а дані надходять у систему без обходу контролерів. Для SCADA це означає більше точок контролю при меншій залежності від локального живлення.

Перевага 7. Дані можна використовувати не лише для диспетчеризації, а й для аналітики

Після інтеграції LoRaWAN із SCADA дані стають доступними для кількох рівнів керування. Оператор бачить поточні події та аварії. Технічна служба аналізує якість зв’язку, пропуски, статуси батарей та історію спрацювань. Керівник може оцінювати динаміку споживання, кількість інцидентів, ефективність виїздів і стан об’єктів.

Тут особливо важливі реєстрація та довгострокове зберігання даних. Якщо дані зберігаються не лише в SCADA, а й у платформі обліку або аналітичному контурі, компанія може порівнювати періоди, знаходити повторювані аварії, виявляти слабкі ділянки мережі та планувати обслуговування. Так промисловий інтернет речей SCADA перестає бути лише системою, яка допомагає «побачити аварію», і стає інструментом керування експлуатацією.

Складність 1. LoRaWAN не замінює PLC і не підходить для всіх завдань керування в реальному часі

LoRaWAN не призначений для високочастотного керування технологічними процесами з жорсткими вимогами до затримки. Якщо потрібно керувати приводами, насосами або захистами в реальному часі, основою залишаються зв’язок через PLC, промислові контролери, Modbus TCP, дротові мережі та класична автоматика.

Рішення – правильно розділити завдання. PLC і SCADA мають відповідати за критичне керування та оперативну автоматику. LoRaWAN – за дистанційні сенсори, збирання показників, аварійні події, статуси, моніторинг важкодоступних об’єктів і дані, які не потребують мілісекундної реакції.

Складність 2. Необхідна якісна інтеграція даних

SCADA працює з тегами, структурами, об’єктами, тривогами та архівами. LoRaWAN-пристрої передають повідомлення у своєму форматі. Якщо просто «прокинути» дані в SCADA без нормалізації, оператори отримають незручний набір параметрів, а не керовану систему.

Рішення – використовувати edge gateway або інтеграційний шар. Він має декодувати payload, переводити дані в зрозумілі параметри, пов’язувати їх з об’єктами, перевіряти якість даних, передавати в SCADA лише потрібні значення та фіксувати помилки обміну. Для обміну можна використовувати MQTT-брокер, API, OPC UA або Modbus TCP – вибір залежить від можливостей SCADA і вимог проєкту.

Складність 3. Радіопокриття потрібно перевіряти до масштабування

Зона покриття сигналу – один із ключових ризиків LoRaWAN-проєктів. На якість зв’язку впливають рельєф, щільна забудова, підвали, металеві шафи, шахти, висота встановлення шлюзу, якість антен і завади. Якщо проєктувати мережу лише за картою, частина пристроїв може працювати нестабільно.

Рішення – провести радіообстеження, пілот і перевірку складних точок. До масового впровадження потрібно виміряти якість зв’язку в реальних місцях встановлення пристроїв, оцінити RSSI/SNR, пропуски, повторні передавання та запас за покриттям. У великих проєктах варто планувати резервування шлюзів і заздалегідь визначати місця для додаткових базових станцій.

Складність 4. Безпека має охоплювати весь ланцюжок

Інтеграція LoRaWAN і SCADA додає нові компоненти: пристрої, шлюзи, мережевий сервер, MQTT-брокер, edge gateway, API та платформу зберігання даних. Якщо не керувати доступом і ключами, виникає ризик несанкціонованого доступу або некоректного передавання даних.

Рішення – проєктувати безпеку на всіх рівнях: розділяти мережі, використовувати захищені канали, керувати ключами, обмежувати права користувачів, вести журнали подій, контролювати оновлення і не підключати IoT-компоненти безпосередньо до критичних SCADA-сегментів без проміжної зони.

Складність 5. Потрібно заздалегідь описати експлуатацію

Після запуску мережу потрібно обслуговувати: контролювати батареї, пропуски даних, роботу шлюзів, якість сигналу, оновлення, статуси пристроїв і помилки інтеграції. Якщо не призначити відповідальних, SCADA показуватиме не повну картину, а набір періодичних проблем.

Рішення – включити експлуатаційну модель у проєкт. Потрібно визначити, хто відповідає за LoRaWAN-шлюзи, хто контролює пристрої, хто реагує на відсутність даних, хто перевіряє інтеграцію зі SCADA і хто веде реєстрацію даних. Для великих проєктів корисні регламенти: що вважається аварією, коли потрібен виїзд, як обробляються пропуски і як змінюється частота передавання даних.

Інтеграція LoRaWAN зі SCADA-системами допомагає розширити промислову та комунальну телеметрію без дорогого кабельного підключення кожної точки. SCADA залишається центральною системою диспетчерського контролю, а LoRaWAN додає гнучкий шар для дистанційних сенсорів, лічильників та автономних пристроїв. Такий підхід збільшує охоплення об’єктів, знижує вартість підключення, спрощує масштабування і допомагає отримувати дані там, де раніше моніторинг був ускладнений. Можливі складнощі – затримки, покриття, інтеграція, безпека та експлуатація – вирішуються через пілот, радіообстеження, edge gateway, MQTT-брокер, нормалізацію даних і чіткий розподіл завдань між LoRaWAN, PLC та SCADA.
