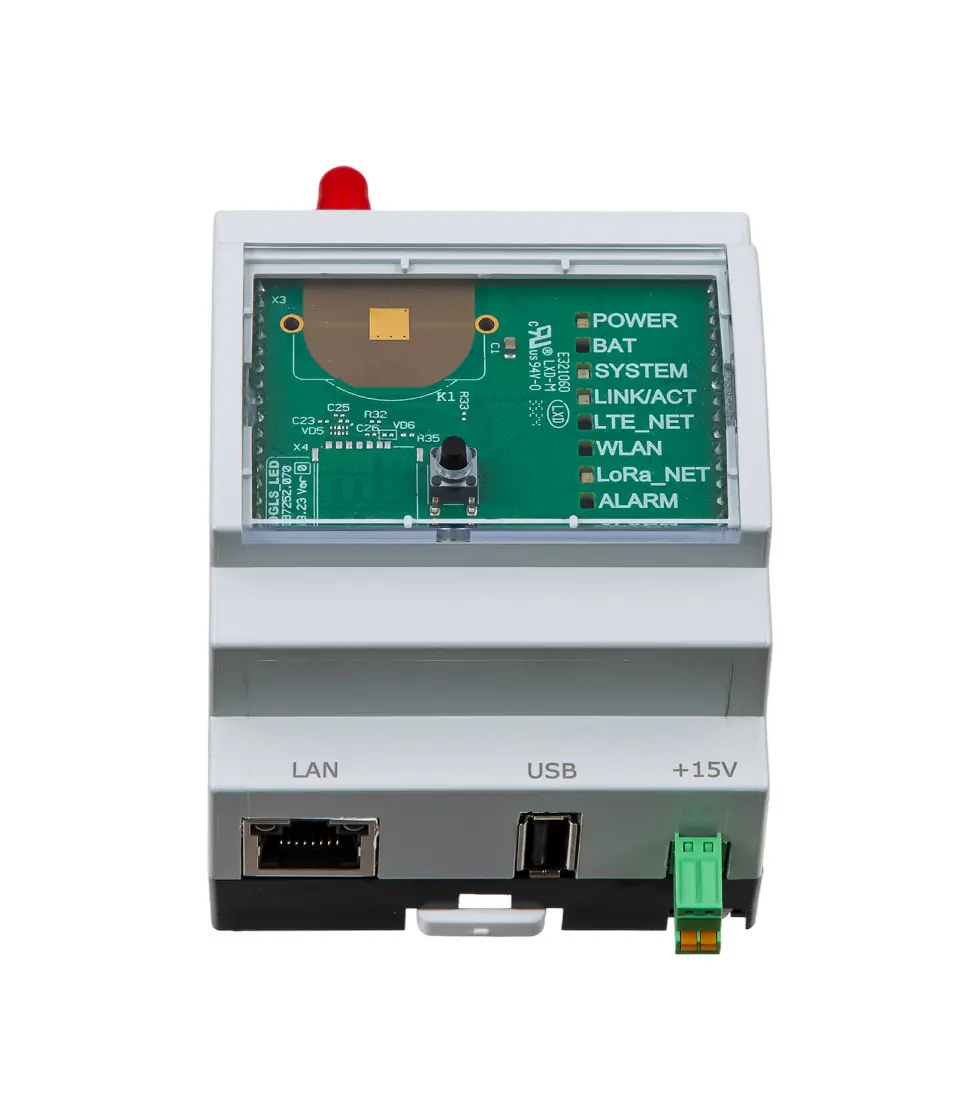

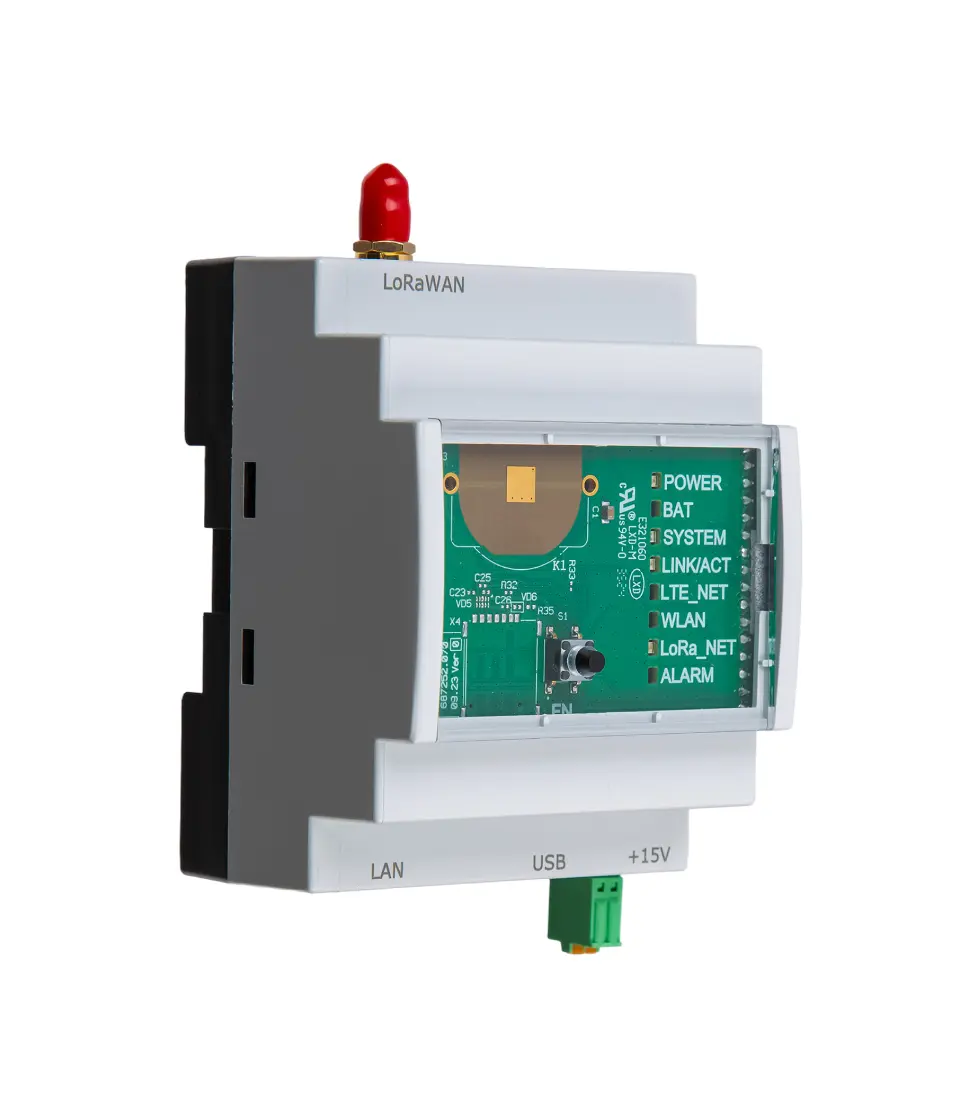

Jooby Indoor Gateway LoRaWAN 502 EU
Шлюз для збирання даних в мережах LoRaWAN
Jooby Indoor Gateway LoRaWAN – це базова станція, розроблена для приймання даних від радіомодулів і їх передавання на сервер. Пристрій працює за технологією LoRaWAN і може використовувати до 8 доступних каналів, що дає змогу організувати стабільний збір даних на значних відстанях за мінімального енергоспоживання радіомодулів.
Модель 502 EU призначена для об’єктів, де передавання даних здійснюється через Ethernet без використання LTE-зв’язку. Пристрій живиться через Ethernet за технологією PoE, що спрощує підключення та зменшує кількість окремих кабелів під час монтажу. Завдяки промисловим компонентам шлюз забезпечує надійну роботу, захист даних і віддалене керування через web-інтерфейс.
У комплекті постачаються кріплення та аксесуари, що спрощує встановлення й надійну фіксацію пристрою. На запит клієнта функціональність шлюзу може бути розширена за допомогою додаткових технічних рішень.
*LoRaWAN® — це марка, що використовується за ліцензією LoRa Alliance®.
- Корпус Пластик V0 UL-94 (самозгасаючий) світло-сірого кольору
- Концентратор LoRaWAN Один модуль для макс. 8 каналів
- Мережа зв’язку Ethernet
- Дистанційне збирання показників LoRaWAN
-
Живлення
PoE (сумісний з IEEE 802.3t), Mode B (midspan), 4/5(+),7/8(-), 42~57V DC
За запитом: адаптер живлення 220В / 15В - Резервне живлення Опція зовнішнього акумулятора — на запит
- Інтерфейс Web UI (веб-інтерфейс)
- Геопозиціонування На запит
- Функціональна кнопка Fn Є
Інформація про продукт
- Опис
- Завантаження
ПРИНЦИП РОБОТИ
Шлюзи працюють у стільниковій мережі. Оптимально розміщувати базові станції у місцях найбільшої концентрації радіодатчиків. Наприклад, якщо шлюз використовують для збирання та передавання показників приладів обліку, слід його розмістити поряд із житловим комплексом. Базова станція прийматиме дані радіомодулів, які зчитують показники лічильників та автоматично передають інформацію на шлюзи. Своєю чергою шлюзи надсилають зібрані дані на кінцевий сервер. Передавання даних відбувається у мережі LoRaWAN.
СПЕЦИФІКАЦІЯ
| Параметр | Технічні характеристики | |
| Комп’ютерна складова | Arm Cortex-A7, DDR3 RAM 512 МБ, 8 ГБ eMMc (додатково 16 ГБ eMMc) | |
| LoRaWAN | • Карта: SX1302 або SX1303 Mini PCIe
• Канали: до 8 каналів • RX-чутливість: стандартний рівень чутливості (EU868/US915): -141 дБм за ширини спектра SF12 125 кГц -127 дБм за ШС SF7 125 кГц -111 дБм за ШС FSK 50 кбіт/с
|
|
| Живлення | PoE (сумісний з IEEE 802.3af, Mode B (midspan), 4/5(+), 7/8(-), 42~57V DC)
або DC 12-16,5V (15V+/-10% потрібно для працювання системи charge pump, якщо присутня) |
|
| Енергоспоживання | 10 Вт (макс.) | |
| Ethernet | RJ45 (10/100 Mбіт/с) із захистом від перенапруги та грозозахистом | |
| Антена | На корпусі роз’єм типу SMA
Зовнішня антена Ethernet у комплекті |
|
| Матеріал корпусу | ABS, V0 UL-94 | |
| Вага | ~ 0,16 кг | |
| Габарити | 107 мм x 70 мм x 59 мм | |
| Робоча температура | Від -40˚C до +60˚C | |
| Температура зберігання | Від -40˚C до +85˚C | |
| Вологість під час експлуатації | Від 0% до 95% (працює без конденсації) | |
| Допустима вологість під час зберігання | Від 0% до 95% (працює без конденсації) | |

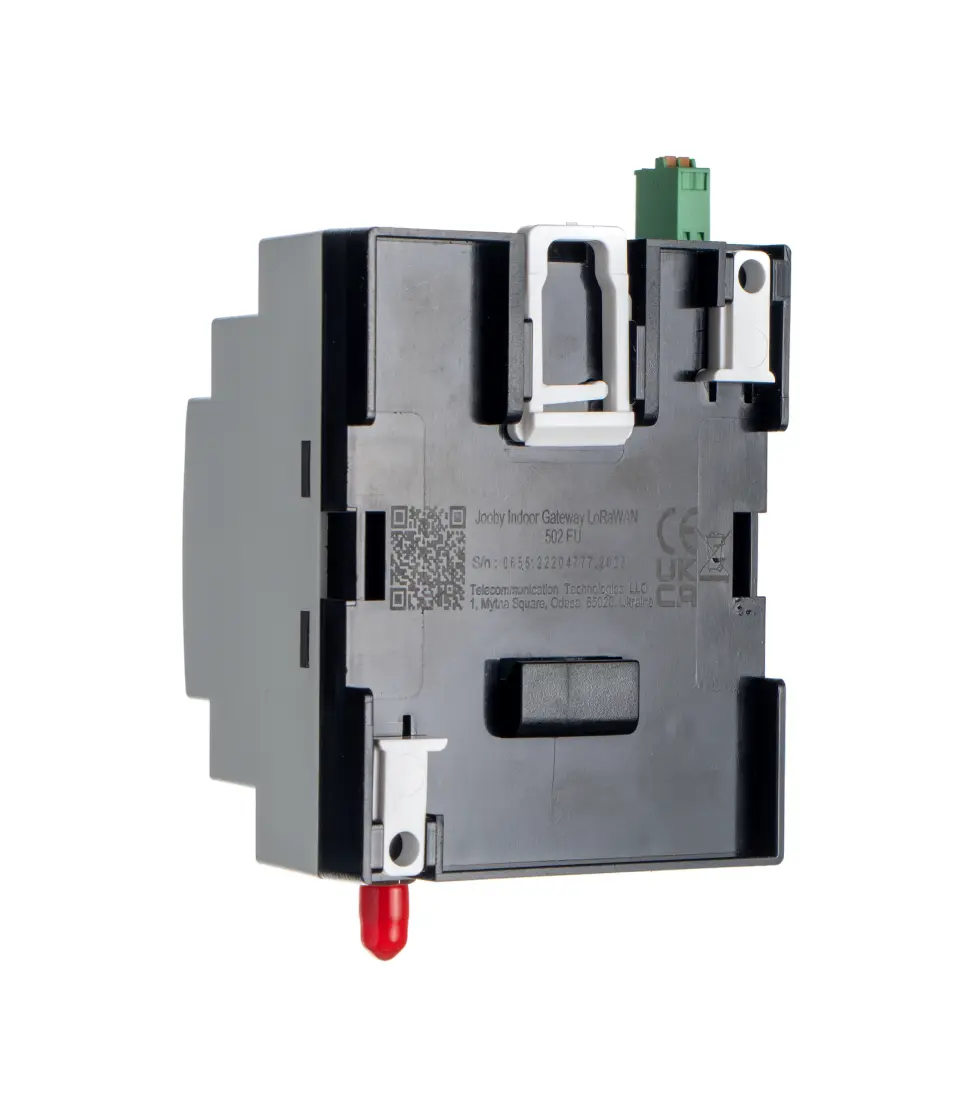

| Спосіб монтажу | Монтаж на DIN-рейку або на стіну |
Радіочастотні характеристики
LoRaWAN
| Параметр | Технічні характеристики |
| Робоча частота | • EU868, US915 • за запитом — AS923, AU915, KR920, IN865 |
| Потужність передавання | 22 дБм (макс.) |
| Чутливість приймача | Стандартний рівень чутливості (EU868/US915):
-141 дБм за ширини спектра SF12 125 кГц -127 дБм за ШС SF7 125 кГц -111 дБм за FSK 50 кГц |
