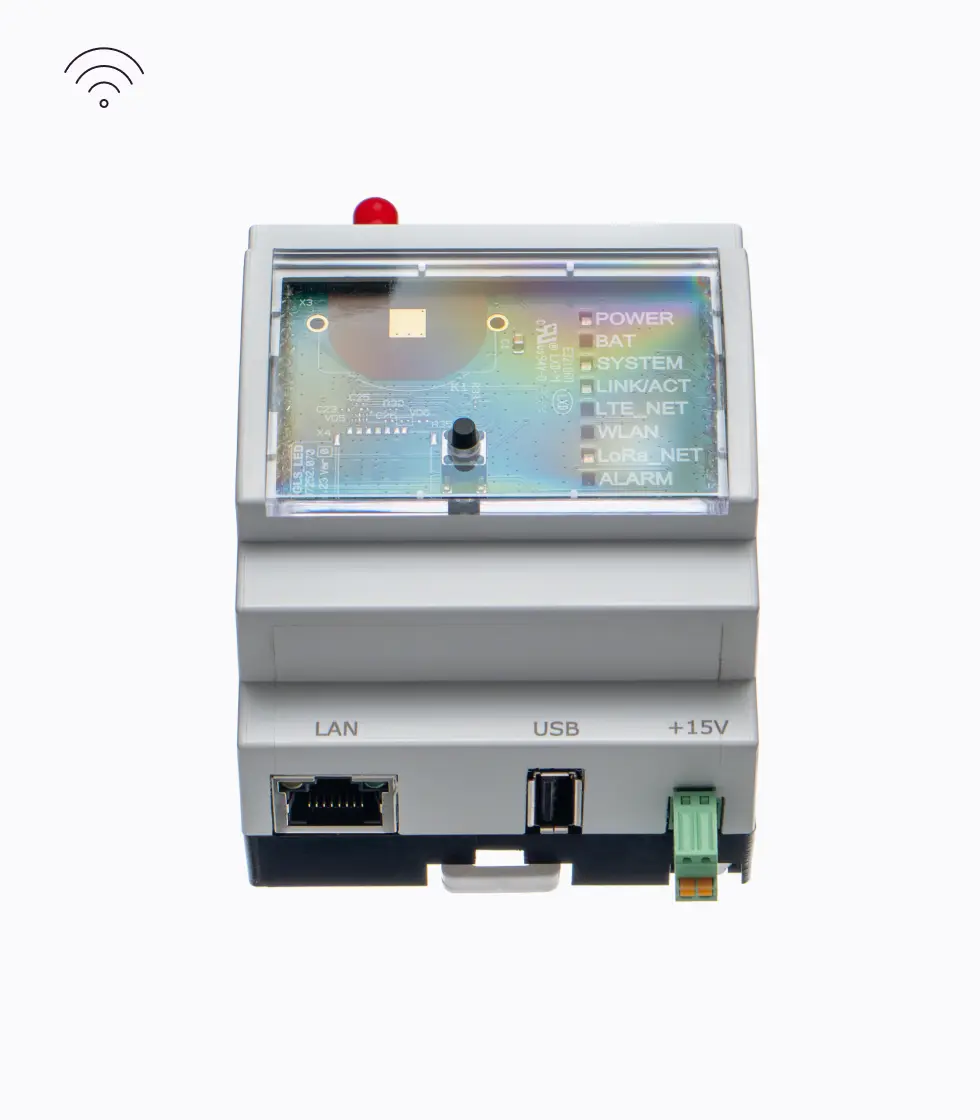

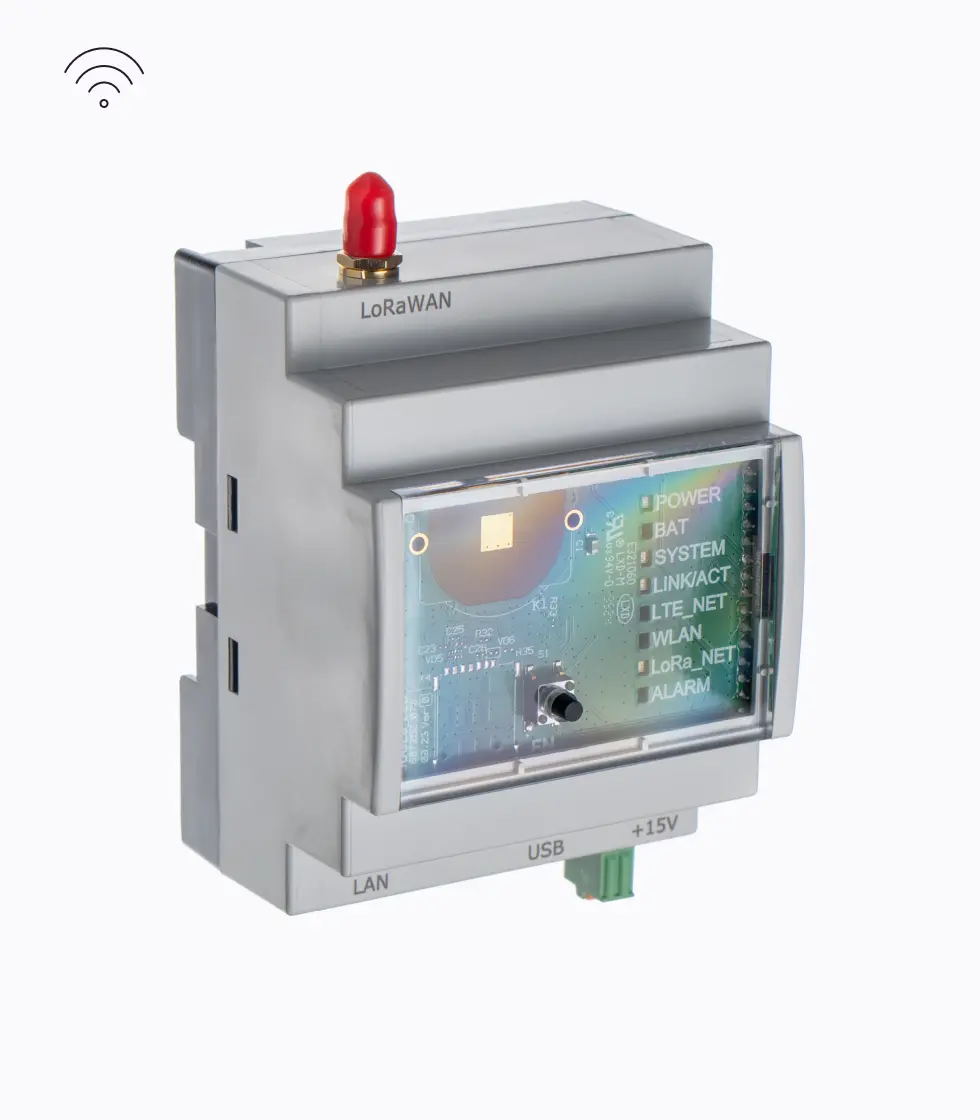

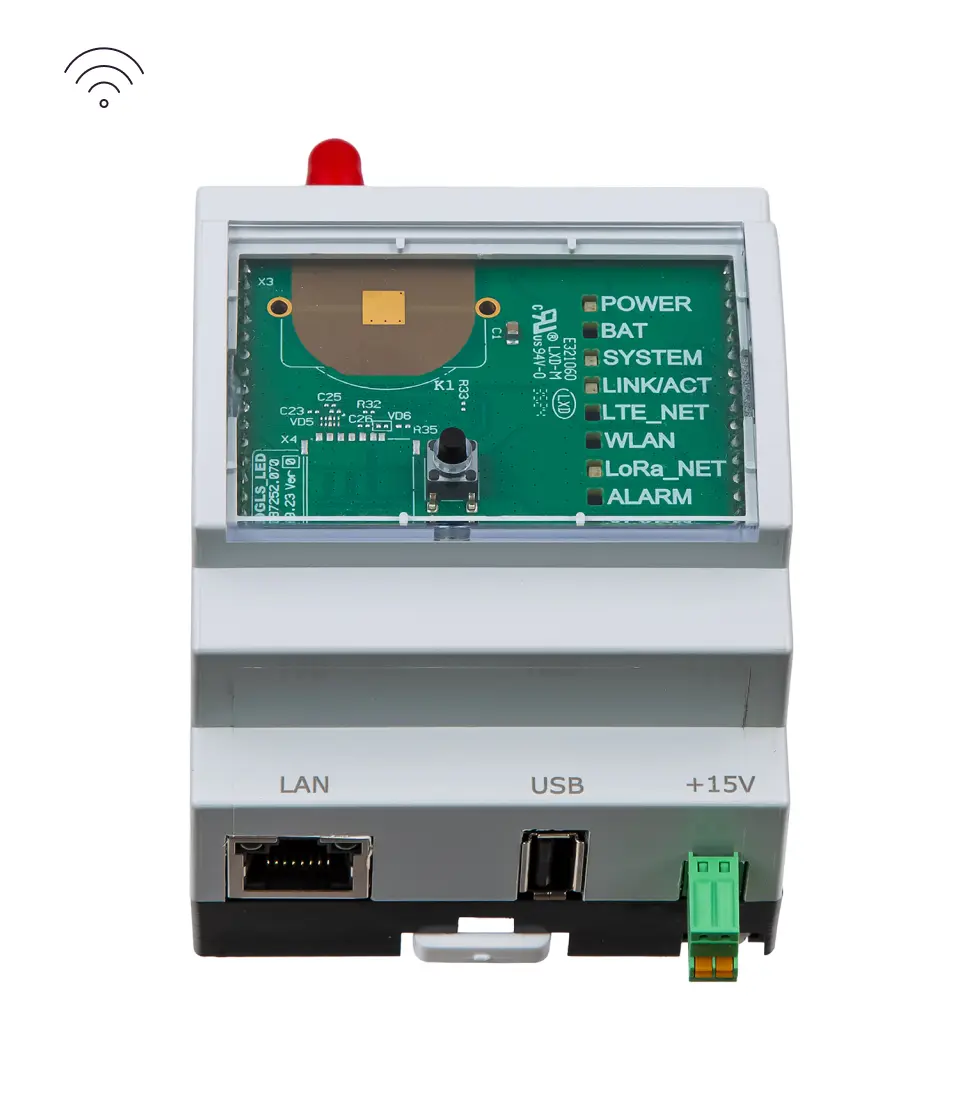

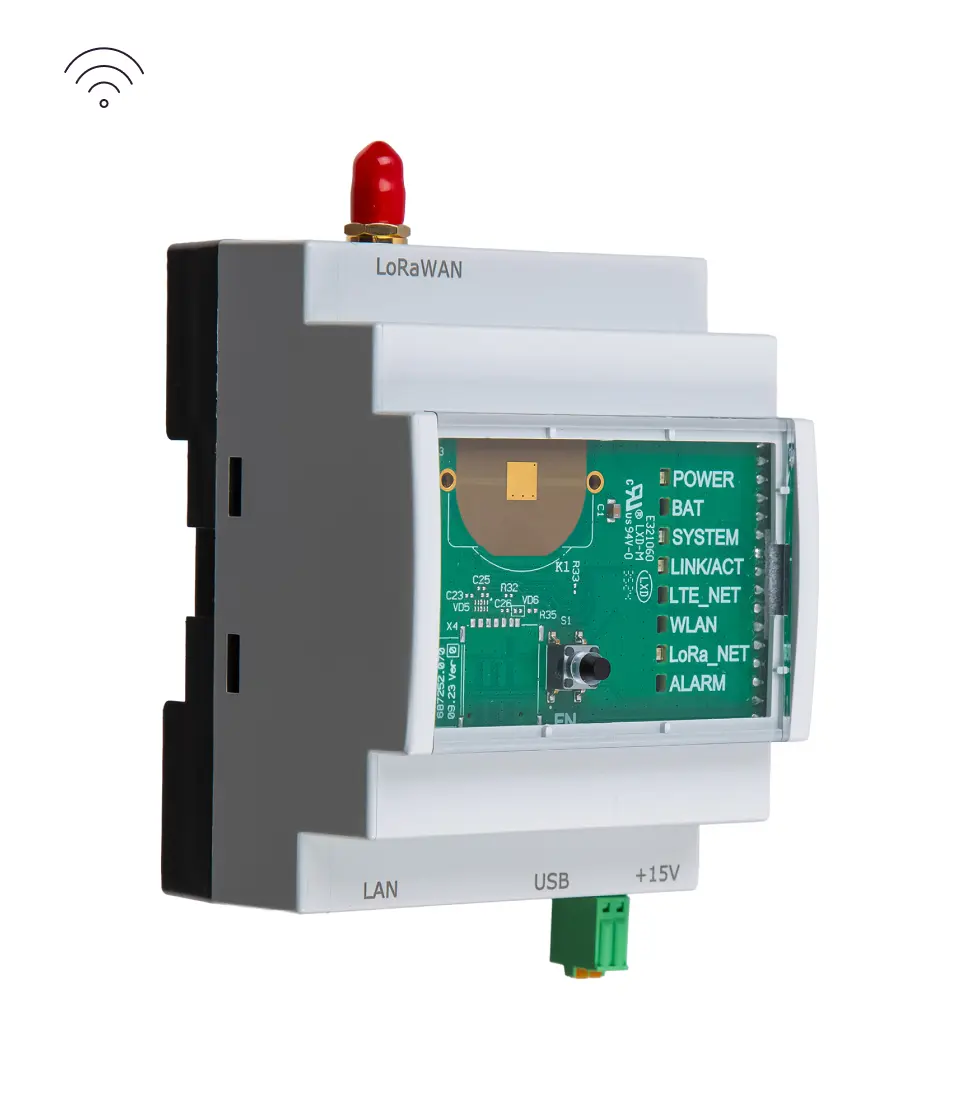

Jooby Indoor Gateway LoRaWAN 502 EU
Gateway (Basisstation) für Datenerfassung im LoRaWAN-Funknetz
Jooby Indoor Gateway LoRaWAN ist eine Basisstation, die für den Empfang von Daten von Funkmodulen und deren Übertragung an den Server entwickelt wurde. Das Gerät arbeitet mit LoRaWAN-Technologie und kann bis zu 8 verfügbare Kanäle nutzen, wodurch eine stabile Datenerfassung über große Entfernungen bei minimalem Energieverbrauch der Funkmodule ermöglicht wird.
Das Modell 502 EU ist für Objekte vorgesehen, bei denen die Datenübertragung über Ethernet ohne Nutzung einer LTE-Verbindung erfolgt. Das Gerät wird über Ethernet mittels PoE-Technologie mit Strom versorgt, was den Anschluss vereinfacht und die Anzahl separater Kabel bei der Montage reduziert. Dank industrieller Komponenten gewährleistet das Gateway einen zuverlässigen Betrieb, Datenschutz und Fernverwaltung über eine Weboberfläche.
Befestigungen und Zubehör sind im Lieferumfang enthalten, was die Installation und sichere Fixierung des Geräts erleichtert. Auf Kundenwunsch kann die Funktionalität des Gateways durch zusätzliche technische Lösungen erweitert werden.
*LoRaWAN® ist eine Marke, die unter Lizenz der LoRa Alliance® verwendet wird.
- Gehäuse V0 UL-94 Kunststoff, hellgrau (flammfest)
- LoRaWAN-Konzentrator Ein Modul für maximal 8 Kanäle
- Verbindung Ethernet
- Ferndatenerfassung LoRaWAN
-
Stromversorgung
PoE (IEEE 802.3 kompatibel), Mode B (midspan), 4/5(+),7/8(-), 42~57 V DC
Auf Anfrage: Netzadapter 220 V / 15 V
- Reservestromversorgung Option für externe Batterie — auf Anfrage
- Interface Web-Oberfläche
- Ortsbestimmung Auf Anfrage
- Funktionstaste Fn Vorhanden
Produktinformationen
- Übersicht
- Downloads
FUNKTIONSWEISE
Die Gateways arbeiten in einem Funknetzwerk und es ist optimal, sie in Bereichen mit der höchsten Konzentration von Funksensoren zu platzieren. So sollte ein Gateway, welches als Basisstation für die Erfassung mehrerer Funkzähler innerhalb eines Gebäudes fungiert, für die optimale Übertragungsleistung in seiner Nähe platziert werden. Die Basisstation empfängt dann im LoRaWAN-Funknetz Zählerstände von intelligenten Funkzählern bzw. von Funkmodulen, die an analogen Zählern installiert wurden, und überträgt sie automatisch an den Server des Versorgers.
SPECIFICATION
| Merkmal | Spezifikationen | |
| Systemkomponenten | Arm Cortex-A7, DDR3 RAM 512 MB, 8 GB eMMc (optional auf 16 GB eMMc erweiterbar) | |
| LoRaWAN |
-141 dBm bei SF12 BW 125 kHz -127 dBm bei SF7 BW 125 kHz -111 dBm bei FSK BW 50 kbit/s
|
|
| Stromversorgung | PoE (IEEE 802.3af, Mode B (Midspan), 4/5(+), 7/8(-), 42~57 V DC) oder DC 12-16,5V (15V+/-10% erforderlich für die Ladungspumpe, falls vorhanden) |
|
| Energieverbrauch | 10 W (max.) | |
| Ethernet | RJ45 (10/100 Megabit/s) mit Überspannungs- und Blitzschutz (optional) | |

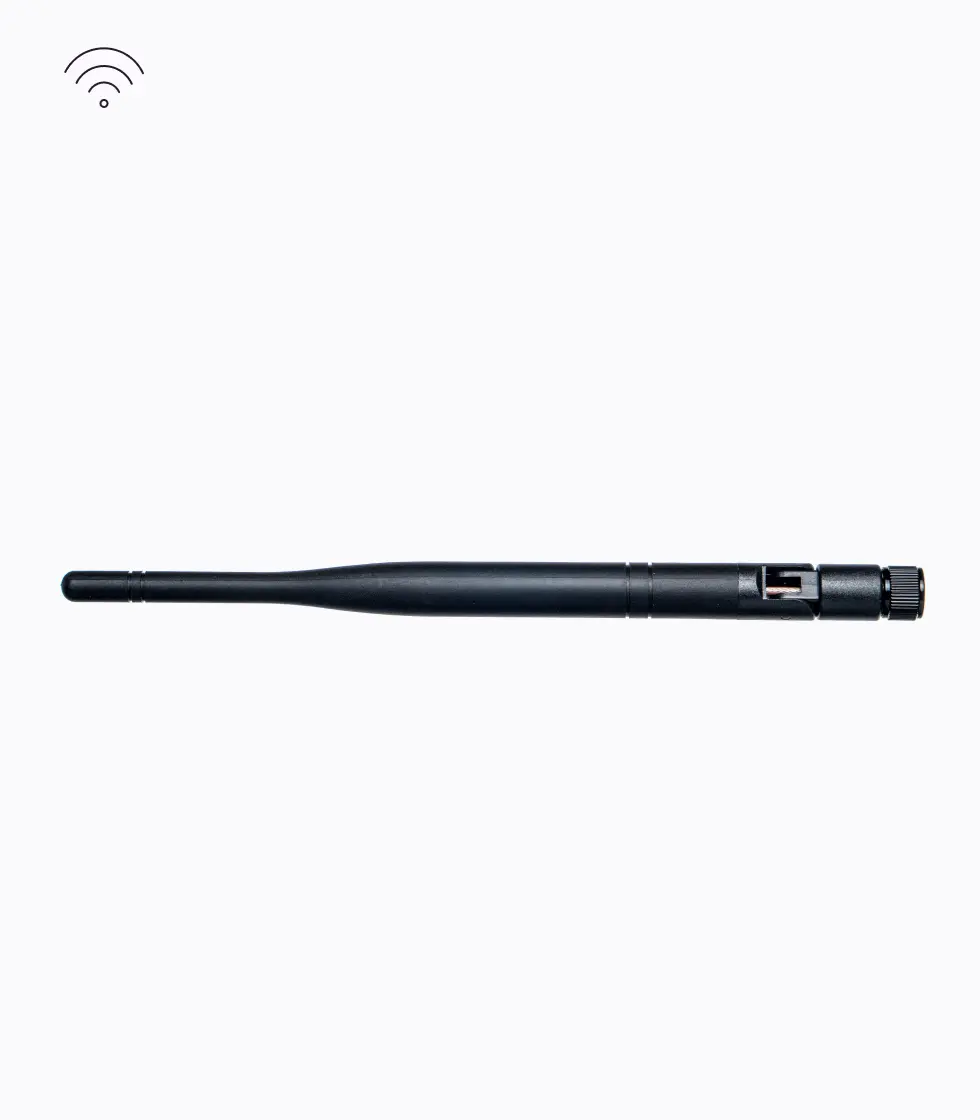

| Antennenanschluss | Ein oder mehrere SMA-Anschlüsse am Gehäuse | |
| Gehäusematerial | ABS, V0 UL-94 | |
| Gewicht | ca. 0,16 kg | |
| Abmessungen | 107 mm x 70 mm x 59 mm | |
| Betriebstemperatur | -40 ˚C bis +60 ˚C | |
| Lagertemperatur | -40 ˚C bis +85 ˚C | |
| Betriebsfeuchtigkeit | 0 % bis 95 % (nicht kondensierend) | |
| Lagerfeuchtigkeit | 0 % bis 95 % (nicht kondensierend) | |

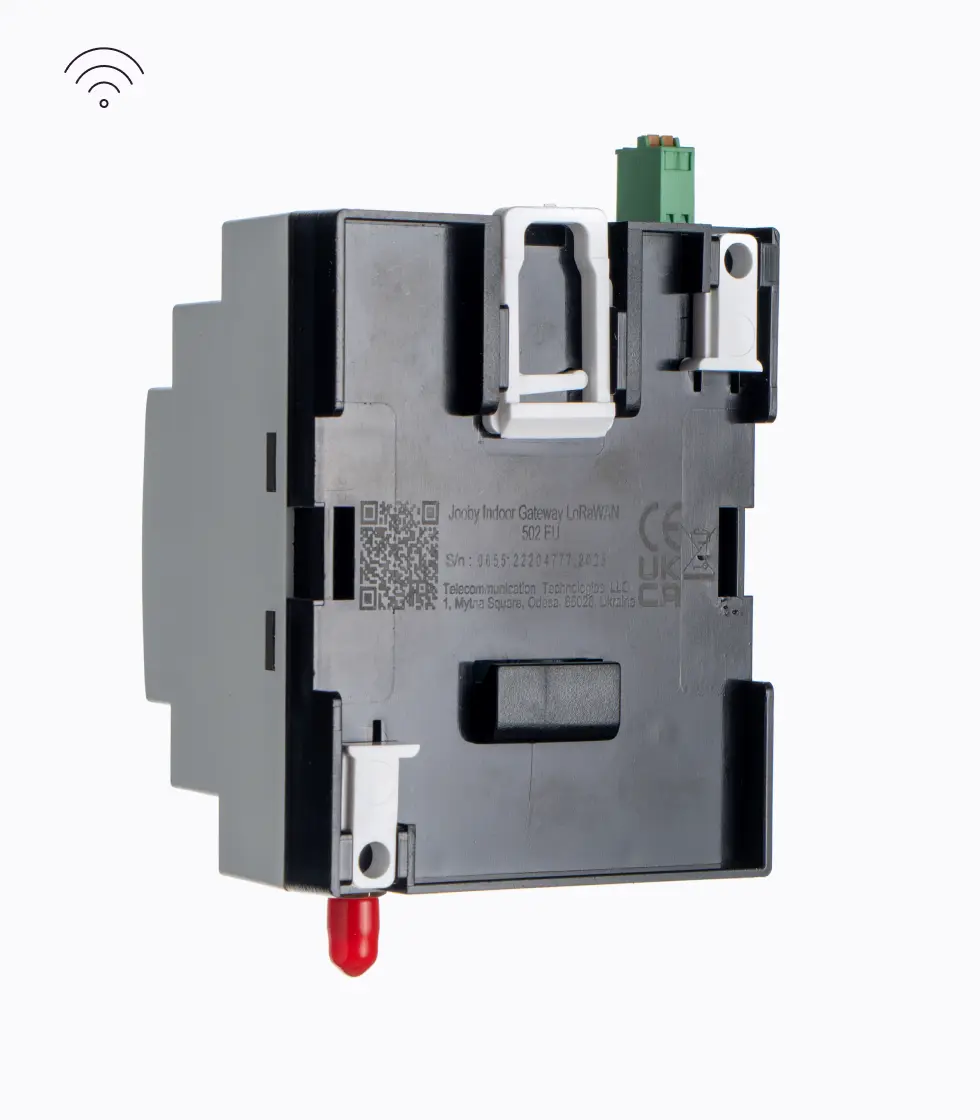

| Befestigung | Auf einer DIN-Schiene oder Wandbefestigung |
Parameter der Funkübertragung
LoRaWAN
| Merkmal | Spezifikationen |
| Betriebsfrequenz | • EU868, US915 • auf Anfrage — AS923, AU915, KR920, IN865 |
| Sendeleistung | 22 dBm (max.) |
| Empfindlichkeit des Empfängers | Typische Empfindlichkeitspegel (EU868/US915):
-141 dBm bei SF12 BW 125 kHz -127 dBm bei SF7 BW 125 kHz -111 dBm bei FSK 50 kHz |
