Как выбрать шлюз для IoT-сети: ключевые параметры и ошибки

Когда нужен шлюз и как связаны LoRaWAN и NB-IoT

В сети LoRaWAN шлюз принимает радиосообщения от счетчиков и сенсоров и передает их сетевому серверу. Тот управляет обменом в сети и удаляет повторные копии пакетов, принятых несколькими шлюзами. Прикладной уровень преобразует данные в значения расхода, температуры или состояния оборудования.

Сетевой сервер может работать в облаке, в локальной инфраструктуре заказчика или на самом шлюзе, если модель поддерживает такую функцию. От архитектуры зависит, какие операции сохранятся при отключении внешнего интернета.

В типовом решении NB-IoT устройство связывается непосредственно с базовой станцией сотового оператора. Отдельный локальный шлюз для группы таких счетчиков обычно не требуется. NB-IoT использует лицензируемый сотовый спектр; LoRaWAN позволяет развернуть собственную сеть либо пользоваться инфраструктурой специализированного оператора.

LoRaWAN-шлюз с модемом 4G принимает сообщения от LoRaWAN-устройств, а сотовую сеть использует для связи с сервером. Наличие SIM-карты не делает его шлюзом для NB-IoT-счетчиков. Если в проекте применяются обе технологии, их показания можно объединять на уровне программной платформы при наличии соответствующих интеграций.

Начните с требований к данным и карте объекта

До сравнения моделей определите число приборов на первом этапе и после расширения, их расположение, частоту передачи и допустимую задержку. Ежесуточные показания для начислений и сообщение о протечке – разные задачи. Своевременное аварийное уведомление должны обеспечивать сенсор, сеть и программа обработки.

Полезно разделить частоту измерений и частоту отправки. Радиомодуль может сохранять почасовые значения и передавать их несколько раз в сутки, если это предусмотрено его устройством. Это помогает согласовать детализацию учета, нагрузку на сеть и расход батареи.

На плане объекта отмечают подвалы, технические шахты, колодцы, металлические шкафы, возможные точки монтажа антенн, питание и доступ к интернету. Застройщику важно повторить проверку перед сдачей: двери, инженерные системы и отделка могут изменить условия приема.

Расширение сети также учитывают заранее. Подключение соседних зданий, теплосчетчиков и датчиков протечки меняет требования к покрытию и нагрузке. Поэтому возможность добавить шлюзы и устройства к общей серверной системе проверяют еще при выборе оборудования.

Покрытие определяет место установки

Радиус связи нельзя переносить из рекламного описания на любой жилой комплекс. Железобетон, грунт, металлические крышки и соседние здания меняют распространение сигнала. Шлюз на крыше может хорошо принимать устройства на открытой территории и плохо – счетчик почти под собой, но за несколькими перекрытиями. Поэтому количество шлюзов определяют по покрытию конкретных точек учета.

Перед закупкой проводят радиообследование с выбранными счетчиками или радиомодулями. Проверяют уровень сигнала, его соотношение с шумом и фактическую доставку сообщений из сложных мест. Разового успешного приема недостаточно: наблюдение должно охватывать несколько рабочих циклов при закрытых дверях, шкафах и люках.

В исследовании 2026 года, посвященном размещению шлюзов в цифровой модели Sunway City, авторы оценили восемь возможных площадок на крышах. Работа показывает, как геометрия застройки влияет на покрытие и выбор дополнительных узлов. Это моделирование конкретной территории, поэтому его результаты нельзя превращать в универсальную норму количества шлюзов на квартал.

Чувствительность приемников сравнивают при одинаковых настройках радиосвязи. Антенну выбирают вместе с местом установки и кабелем: кабель вносит потери, а большее усиление меняет диаграмму направленности и не улучшает прием одинаково во всех направлениях. Иногда перенос антенны полезнее, чем замена шлюза.

Емкость сети зависит от сообщений, а не только от числа счетчиков

Для рабочей сети нужен многоканальный LoRaWAN-шлюз с поддержкой выбранного регионального частотного плана. Распространены модели с восемью каналами приема; конкретные возможности зависят от радиотракта и настройки. Упрощенный одноканальный приемник нельзя считать равноценной заменой полноценному шлюзу для коммунального учета.

При этом восемь каналов не означают восемь подключаемых счетчиков. Устройства делят радиоэфир, отправляя короткие сообщения. Нагрузка определяется числом приборов, частотой отправки, длиной пакетов, скоростью передачи, повторами и ответами сервера. При более медленной передаче пакет дольше занимает эфир.

Например, условная сеть из 1000 радиомодулей при отправке одного пакета каждые четыре часа создает 6000 сообщений в сутки. При ежечасной отправке получится 24 000 сообщений. Это расчет без повторов и служебного обмена. Он показывает изменение числа передач, но не определяет предельную емкость шлюза или точную загрузку эфира.

Нужно учитывать и пиковую нагрузку: равномерно распределенные отправки и массовая передача в начале часа создают разные условия. Подтверждение каждого сообщения также расходует ресурс сети. У полудуплексных шлюзов прием приостанавливается на время передачи; существуют и полнодуплексные решения. Это свойство проверяют для конкретной модели и регионального исполнения.

Совместимость проверяют до покупки

Первый уровень совместимости – региональная версия оборудования. Шлюз, счетчики и настройки сети должны поддерживать согласованный частотный план, допустимый в стране эксплуатации. Одного обозначения LoRaWAN недостаточно.

Второй уровень – подключение к сетевому серверу. Проверяют способ обмена, возможность указать собственный сервер, ограничения лицензии и перенос оборудования в другую систему. Отдельно выясняют, какие функции доступны без подписки производителя.

Поддержка LoRaWAN не гарантирует понимания формата данных любого счетчика: для этого нужен программный декодер на прикладном уровне. До закупки стоит проверить весь путь: от радиосообщения до корректного номера прибора, единиц измерения, времени и значения потребления в учетной системе.

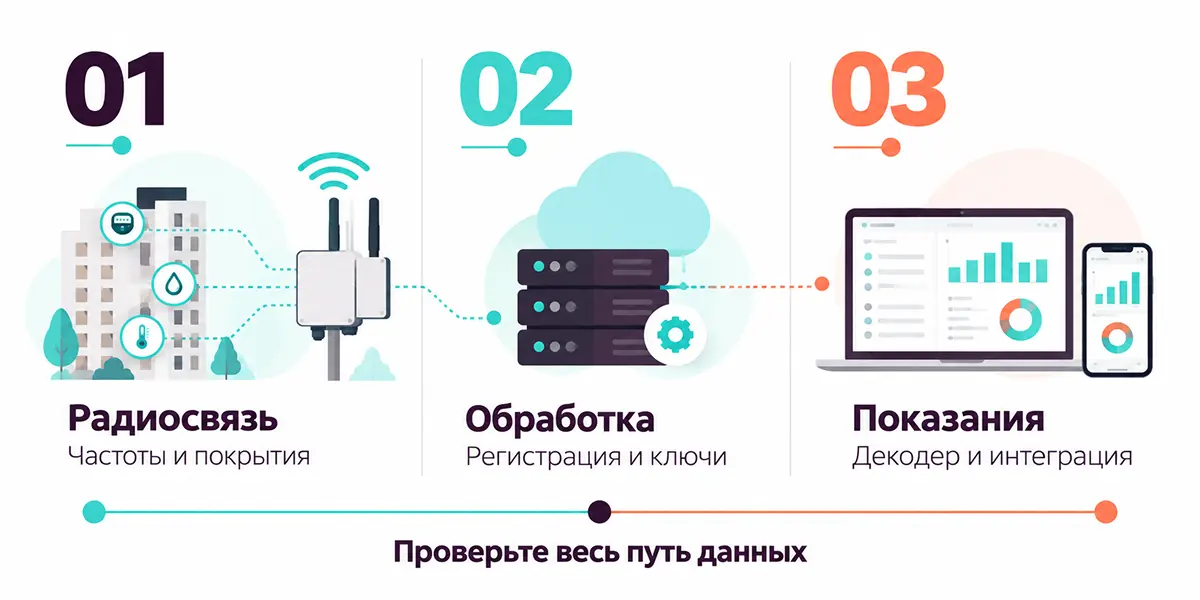

Совместимость удобнее проверять по всей цепочке передачи. Успешный прием пакета шлюзом подтверждает только первый этап: далее данные должны пройти сетевую обработку и превратиться в корректные показания.

^{От сигнала к показаниям}

Что произойдет при отключении интернета или питания

Для подключения к серверу оценивают проводную и сотовую связь, а также возможности резервирования. Наличие Ethernet и 4G в характеристиках еще не подтверждает автоматическое переключение между ними. В испытания нужно включить обрыв основного соединения и восстановление работы без выезда специалиста.

Буферизация тоже требует проверки. Не каждый шлюз сохраняет принятые пакеты при потере связи. Если функция есть, выясняют объем и срок хранения, сохранность после перезагрузки и порядок последующей передачи. Накопленные сообщения должны корректно приниматься сервером; поздняя доставка не заменяет своевременное аварийное уведомление.

Буферизация не заменяет доступность сетевого сервера. Если удаленный сервер недоступен, сохранение пакетов само по себе не обеспечивает своевременные подтверждения и команды устройствам. Для устройств класса A ответ должен поступить в предусмотренное окно приема после отправки сообщения.

Архив внутри счетчика и буфер шлюза решают разные задачи. Шлюз может сохранить только то, что успел принять. Архив радиомодуля способен помочь восстановить историю, если устройство и платформа поддерживают ее последующую выгрузку. Восстановление архива проверяют на испытаниях.

Резервное питание рассчитывают для всей цепочки: шлюза, модема, маршрутизатора и оборудования, подающего питание по сетевому кабелю. Другой шлюз помогает при отказе первого только там, где подтвержден прием от тех же приборов. Два шлюза с общим источником питания и единственным каналом связи сохраняют общую точку отказа.

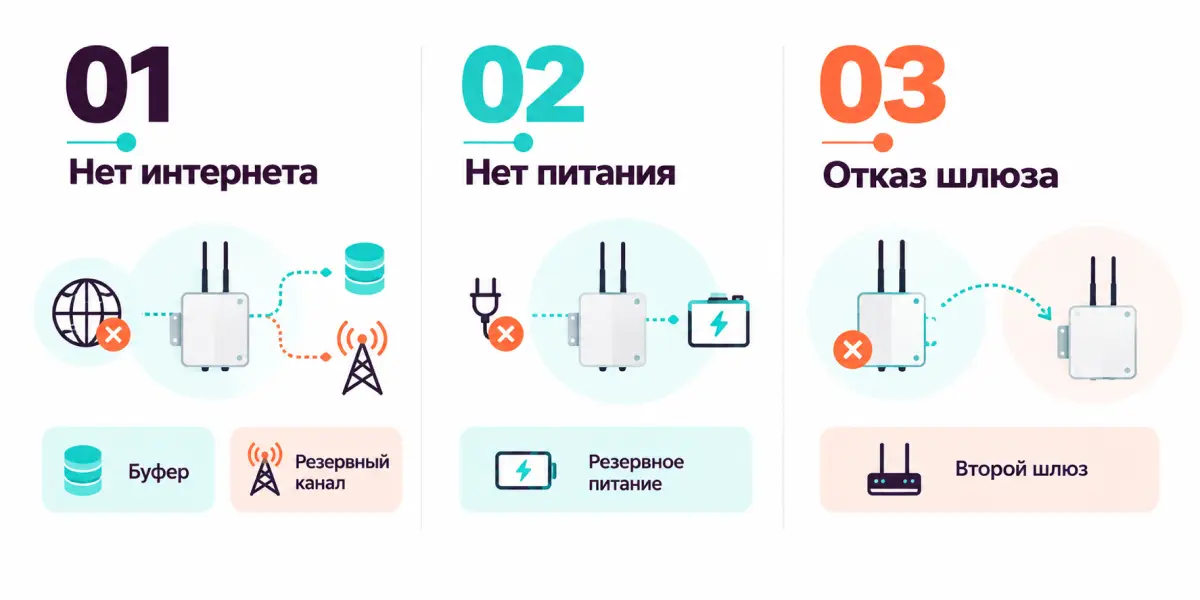

Резервирование выбирают под конкретный отказ. Аккумулятор помогает при отключении питания, дополнительный канал – при потере связи, а другой шлюз – при отказе оборудования. Каждый сценарий проверяют отдельно.

^{Три сбоя — три решения}

Условия эксплуатации и удаленное обслуживание

Внутренняя модель подходит для защищенного помещения, если там подтверждено покрытие. Для крыши, фасада или влажной технической зоны оценивают степень защиты корпуса, рабочие температуры, устойчивость к солнцу и условия монтажа. Одной маркировки IP недостаточно: разъемы, кабельные вводы и установленная антенна также должны соответствовать среде эксплуатации.

Для наружного размещения предусматривают крепление, защиту от перенапряжений и доступ для обслуживания. Удаленная диагностика должна помогать отличать проблему радиосвязи от потери соединения с сервером, перезапуска устройства или сбоя питания.

Для защиты нужны индивидуальные учетные данные, разграничение доступа и поддерживаемые обновления. LoRa Basics Station поддерживает защищенное соединение с сервером с использованием TLS, централизованную настройку и обновление. При выборе проверяют, включена ли защита соединения, как управляются учетные данные и какие функции реализованы производителем.

Как подобрать решения Jooby RDC под условия объекта

Различия между вариантами установки можно проследить на примере шлюзов Jooby RDC. Для помещений предусмотрены модели Jooby Indoor Gateway: версия 501 EU поддерживает Ethernet, LTE и питание по сетевому кабелю PoE, а 502 EU – Ethernet и PoE без LTE. Выбор зависит от доступного подключения и необходимости дополнительного сотового канала; порядок переключения проверяют при настройке.

В линейке для наружного размещения Jooby Gateway LoRaWAN 400 EU поддерживает до восьми каналов и поставляется без резервного аккумулятора, а 401 EU имеет резервную батарею. Это позволяет учитывать условия питания уже при подборе оборудования. Конкретную модель включают в проект вместе с совместимыми счетчиками или радиомодулями и сервером сбора данных, после чего проверяют покрытие и работу при сбоях на объекте.

Как сравнить предложения и избежать дорогих ошибок

Сравнивать следует стоимость работающей системы за согласованный срок, например пять лет. В расчет входят шлюзы, антенны, монтаж, обследование, резервное питание, связь, серверные лицензии и обслуживание. Сравнивают предложения с одинаковым составом работ и сопровождения.

Для ОСМД важны регулярные платежи и ответственный за обслуживание. Застройщику нужно передать управляющей организации доступы и документацию. Муниципалитету и поставщику ресурсов – сохранить управляемость при расширении и возможность сменить подрядчика без потери данных.

Перед окончательным выбором полезно проверить пять типичных ошибок:

• Покупка по заявленной дальности. Нужны результаты приема из реальных точек учета, включая подвалы и колодцы.
• Расчет только по количеству приборов. Требуется профиль сообщений с учетом частоты, пиков и будущего расширения.
• Предположение о полной совместимости. Нужно подтвердить частотный план, подключение к серверу и декодирование показаний.
• Формальное резервирование. Необходимо испытать отказ питания, интернета и отдельного шлюза.
• Выбор по минимальной закупочной цене. Следует учесть лицензии, выезды, доступы и срок поддержки оборудования.

Пилотный участок должен включать самые сложные условия, а не только удобное помещение рядом со шлюзом. Критерии приемки согласуют заранее: долю приборов, передающих актуальные показания в установленный срок, допустимые задержки, восстановление после сбоя и полноту архива.

Подходящий шлюз – тот, с которым сеть обеспечивает требуемую полноту и своевременность данных в реальных условиях объекта. Выбор начинается с архитектуры LoRaWAN или NB-IoT, требований к показаниям и обследования, затем переходит к емкости, совместимости и устойчивости при сбоях. Проверка этих условий на пилотном участке помогает обосновать закупку и заранее понять, сколько будет стоить надежный дистанционный учет после запуска.
