So wählen Sie ein Gateway für Ihr IoT-Netzwerk: wichtige Parameter und häufige Fehler

Wann ein Gateway erforderlich ist und wie LoRaWAN und NB-IoT zusammenhängen

In einem LoRaWAN-Netzwerk empfängt das Gateway Funknachrichten von Zählern und Sensoren und leitet sie an einen Netzwerkserver weiter. Dieser steuert die Kommunikation im Netzwerk und entfernt doppelte Kopien von Paketen, die mehrere Gateways empfangen haben. Die Anwendungsebene wandelt die Daten in Verbrauchswerte, Temperaturwerte oder Informationen zum Gerätezustand um.

Der Netzwerkserver kann in der Cloud, in der lokalen Infrastruktur des Kunden oder auf dem Gateway selbst betrieben werden, sofern das Modell diese Funktion unterstützt. Von der Architektur hängt ab, welche Vorgänge bei einem Ausfall der externen Internetverbindung weiterhin möglich sind.

Bei einer typischen NB-IoT-Lösung kommuniziert das Gerät direkt mit der Basisstation eines Mobilfunkbetreibers. Ein separates lokales Gateway für eine Gruppe solcher Zähler ist normalerweise nicht erforderlich. NB-IoT nutzt lizenzierte Mobilfunkfrequenzen. LoRaWAN ermöglicht dagegen den Aufbau eines eigenen Netzwerks oder die Nutzung der Infrastruktur eines spezialisierten Betreibers.

Ein LoRaWAN-Gateway mit 4G-Modem empfängt Nachrichten von LoRaWAN-Geräten und nutzt das Mobilfunknetz für die Verbindung zum Server. Eine SIM-Karte macht es nicht zu einem Gateway für NB-IoT-Zähler. Werden in einem Projekt beide Technologien eingesetzt, lassen sich ihre Messwerte auf Ebene der Softwareplattform zusammenführen, sofern die entsprechenden Integrationen vorhanden sind.

Beginnen Sie mit den Datenanforderungen und einem Lageplan

Legen Sie vor dem Modellvergleich fest, wie viele Messgeräte in der ersten Ausbaustufe und nach einer Erweiterung vorgesehen sind, wo sie sich befinden, wie häufig sie senden und welche Verzögerung zulässig ist. Tägliche Zählerstände für die Abrechnung und eine Leckagemeldung erfüllen unterschiedliche Aufgaben. Eine rechtzeitige Alarmmeldung müssen Sensor, Netzwerk und Verarbeitungssoftware gemeinsam sicherstellen.

Es ist sinnvoll, zwischen Messintervall und Sendeintervall zu unterscheiden. Ein Funkmodul kann stündliche Werte speichern und mehrmals täglich übertragen, wenn seine Auslegung dies vorsieht. So lassen sich die zeitliche Auflösung der Verbrauchserfassung, die Netzwerklast und der Batterieverbrauch aufeinander abstimmen.

Im Lageplan werden Keller, Installationsschächte, Versorgungsschächte, Metallschränke, mögliche Antennenstandorte, Stromversorgung und Internetzugänge eingezeichnet. Bauträger sollten die Prüfung vor der Übergabe wiederholen: Türen, gebäudetechnische Anlagen und der Innenausbau können die Empfangsbedingungen verändern.

Auch eine spätere Netzwerkerweiterung ist frühzeitig zu berücksichtigen. Der Anschluss benachbarter Gebäude, zusätzlicher Wärmezähler und Leckagesensoren verändert die Anforderungen an Abdeckung und Kapazität. Deshalb sollte bereits bei der Geräteauswahl geprüft werden, ob sich weitere Gateways und Endgeräte in das gemeinsame Serversystem einbinden lassen.

Die Funkabdeckung bestimmt den Installationsort

Die in einer Produktbeschreibung genannte Reichweite lässt sich nicht auf jede Wohnanlage übertragen. Stahlbeton, Erdreich, Metallabdeckungen und benachbarte Gebäude beeinflussen die Signalausbreitung. Ein Gateway auf dem Dach kann Geräte im Freien gut empfangen, einen fast direkt darunterliegenden Zähler hinter mehreren Geschossdecken jedoch nur schlecht. Die Anzahl der Gateways richtet sich deshalb nach der Abdeckung an den konkreten Messstellen.

Vor der Beschaffung wird eine Funkmessung vor Ort mit den ausgewählten Zählern oder Funkmodulen durchgeführt. Dabei werden Signalstärke, Signal-Rausch-Verhältnis und die tatsächliche Zustellung von Nachrichten aus schwierigen Einbauorten geprüft. Ein einmaliger erfolgreicher Empfang genügt nicht: Die Beobachtung sollte mehrere Betriebszyklen bei geschlossenen Türen, Schränken und Schachtabdeckungen umfassen.

In einer Studie aus dem Jahr 2026 zur Platzierung von Gateways in einem digitalen Modell von Sunway City bewerteten die Autoren acht mögliche Dachstandorte. Die Arbeit zeigt, wie die Gebäudegeometrie die Funkabdeckung und die Auswahl zusätzlicher Netzknoten beeinflusst. Da ein konkretes Gebiet modelliert wurde, lassen sich daraus keine allgemeingültigen Vorgaben zur Anzahl der Gateways pro Stadtviertel ableiten.

Die Empfängerempfindlichkeit sollte bei identischen Funkeinstellungen verglichen werden. Die Antenne wird zusammen mit dem Installationsort und dem Kabel ausgewählt: Das Kabel verursacht Verluste, während ein höherer Antennengewinn das Richtdiagramm verändert und den Empfang nicht in allen Richtungen gleichermaßen verbessert. Manchmal bringt eine andere Antennenposition mehr als der Austausch des Gateways.

Die Netzwerkkapazität hängt von den Nachrichten ab, nicht nur von der Zähleranzahl

Für ein produktiv eingesetztes Netzwerk ist ein Mehrkanal-LoRaWAN-Gateway erforderlich, das den gewählten regionalen Frequenzplan unterstützt. Verbreitet sind Modelle mit acht Empfangskanälen; ihre konkreten Möglichkeiten hängen von der Funkhardware und der Konfiguration ab. Ein vereinfachter Einkanalempfänger ist kein gleichwertiger Ersatz für ein vollwertiges Gateway zur Verbrauchserfassung in der Versorgungswirtschaft.

Acht Kanäle bedeuten jedoch nicht, dass nur acht Zähler angeschlossen werden können. Die Geräte teilen sich das Funkmedium und senden kurze Nachrichten. Die Belastung hängt von der Anzahl der Messgeräte, der Sendehäufigkeit, der Paketlänge, der Datenrate, den Wiederholungen und den Serverantworten ab. Bei einer niedrigeren Datenrate belegt ein Paket das Funkmedium länger.

Ein beispielhaftes Netzwerk aus 1.000 Funkmodulen, die alle vier Stunden jeweils ein Paket senden, erzeugt 6.000 Nachrichten pro Tag. Bei stündlicher Übertragung sind es 24.000 Nachrichten. Diese Berechnung berücksichtigt weder Wiederholungen noch Steuerverkehr. Sie zeigt die Veränderung der Übertragungsanzahl, bestimmt aber weder die maximale Gateway-Kapazität noch die genaue Auslastung des Funkmediums.

Auch Spitzenlasten sind zu berücksichtigen: Gleichmäßig verteilte Übertragungen schaffen andere Bedingungen als gleichzeitiges Senden zu Beginn jeder Stunde. Die Bestätigung jeder einzelnen Nachricht beansprucht ebenfalls Netzwerkressourcen. Halbduplex-Gateways unterbrechen den Empfang während des Sendens; es gibt auch Vollduplex-Lösungen. Diese Eigenschaft muss für das jeweilige Modell und die regionale Ausführung geprüft werden.

Prüfen Sie die Kompatibilität vor dem Kauf

Die erste Kompatibilitätsebene betrifft die regionale Geräteversion. Gateway, Zähler und Netzwerkeinstellungen müssen einen aufeinander abgestimmten Frequenzplan unterstützen, der im Einsatzland zulässig ist. Die Bezeichnung LoRaWAN allein reicht nicht aus.

Die zweite Ebene betrifft die Verbindung zum Netzwerkserver. Geprüft werden das Kommunikationsverfahren, die Möglichkeit, einen eigenen Server anzugeben, Lizenzbeschränkungen und die Übertragbarkeit der Geräte in ein anderes System. Klären Sie außerdem, welche Funktionen ohne Herstellerabonnement verfügbar sind.

LoRaWAN-Unterstützung garantiert nicht, dass das Datenformat jedes Zählers interpretiert werden kann. Dafür ist ein Softwaredecoder auf Anwendungsebene erforderlich. Vor der Beschaffung sollte der gesamte Weg geprüft werden: von der Funknachricht bis zur korrekten Zählerkennung, den Maßeinheiten, dem Zeitstempel und dem Verbrauchswert im Verbrauchsdatensystem.

Die Kompatibilität lässt sich am besten entlang der gesamten Übertragungskette prüfen. Der erfolgreiche Paketempfang am Gateway bestätigt nur den ersten Schritt: Anschließend müssen die Daten die Netzwerkverarbeitung durchlaufen und in korrekte Messwerte umgewandelt werden.

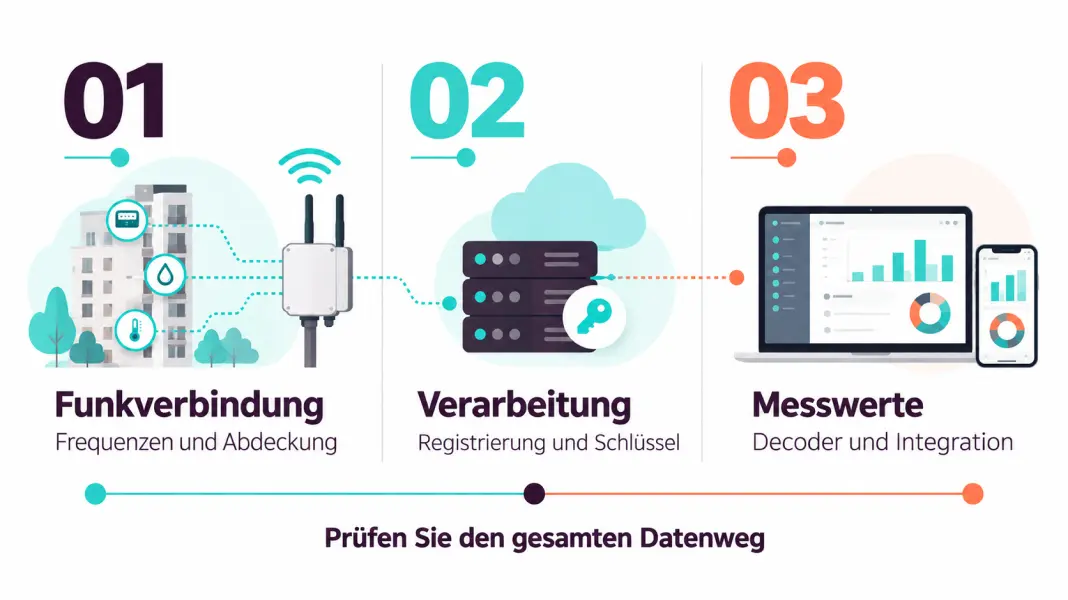

^{Vom Signal zum Messwert}

Was passiert bei einem Internet- oder Stromausfall?

Für die Serveranbindung werden kabelgebundene Verbindungen, Mobilfunk und Redundanzmöglichkeiten bewertet. Ethernet und 4G in den technischen Daten bestätigen noch keine automatische Umschaltung zwischen beiden Verbindungen. Die Tests sollten eine Unterbrechung der Hauptverbindung und die Wiederaufnahme des Betriebs ohne Technikereinsatz umfassen.

Auch die Zwischenspeicherung muss überprüft werden. Nicht jedes Gateway speichert empfangene Pakete bei einem Verbindungsverlust. Ist diese Funktion vorhanden, müssen Speicherkapazität, Aufbewahrungsdauer, Datenerhalt nach einem Neustart und der Ablauf der späteren Übertragung geklärt werden. Der Server muss die gespeicherten Nachrichten korrekt verarbeiten können. Eine verspätete Zustellung ersetzt keine rechtzeitige Alarmmeldung.

Die Zwischenspeicherung ersetzt nicht die Verfügbarkeit des Netzwerkservers. Ist ein entfernter Server nicht erreichbar, gewährleistet das Speichern von Paketen allein keine rechtzeitigen Bestätigungen oder Befehle an die Geräte. Bei Geräten der Klasse A muss eine Antwort nach dem Senden einer Nachricht innerhalb des vorgesehenen Empfangsfensters eintreffen.

Das interne Zählerarchiv und der Gateway-Puffer erfüllen unterschiedliche Aufgaben. Das Gateway kann nur speichern, was es bereits empfangen hat. Das Archiv eines Funkmoduls kann helfen, historische Daten wiederherzustellen, sofern Gerät und Plattform deren nachträgliches Auslesen unterstützen. Die Wiederherstellung von Archivdaten wird im Rahmen der Tests geprüft.

Die Notstromversorgung muss für die gesamte Kette ausgelegt werden: Gateway, Modem, Router und Geräte, die Strom über das Netzwerkkabel bereitstellen. Ein zweites Gateway hilft beim Ausfall des ersten nur dort, wo der Empfang von denselben Messgeräten nachgewiesen wurde. Zwei Gateways mit gemeinsamer Stromquelle und nur einer Kommunikationsverbindung behalten einen gemeinsamen Ausfallpunkt.

Die Redundanzmaßnahmen werden auf konkrete Ausfälle abgestimmt. Ein Akku hilft bei einem Stromausfall, eine zusätzliche Verbindung bei einem Verbindungsausfall und ein weiteres Gateway bei einem Geräteausfall. Jedes Szenario wird separat geprüft.

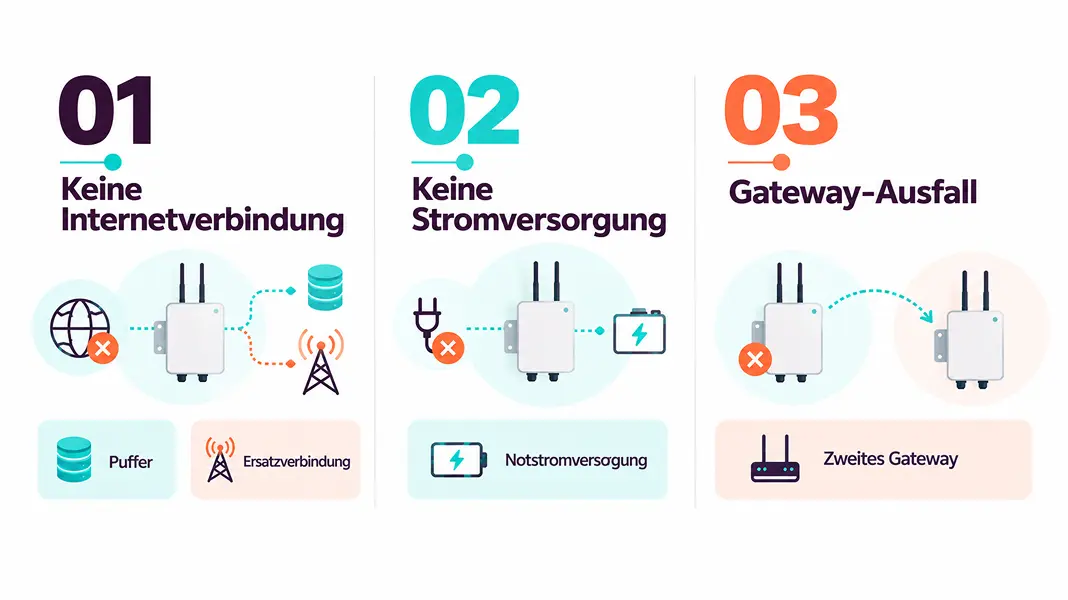

^{Drei Störungen — drei Lösungen}

Betriebsbedingungen und Fernwartung

Ein Indoor-Modell eignet sich für einen geschützten Raum, sofern dort die Funkabdeckung nachgewiesen wurde. Für Dächer, Fassaden oder feuchte Technikbereiche werden die Schutzart des Gehäuses, die Betriebstemperaturen, die Beständigkeit gegenüber Sonneneinstrahlung und die Montagebedingungen bewertet. Eine IP-Kennzeichnung allein genügt nicht: Auch Anschlüsse, Kabelverschraubungen und die installierte Antenne müssen für die Einsatzumgebung geeignet sein.

Bei einer Außeninstallation sind Befestigung, Überspannungsschutz und Wartungszugang einzuplanen. Die Ferndiagnose sollte dabei helfen, Funkprobleme von einem Verlust der Serververbindung, einem Geräteneustart oder einer Störung der Stromversorgung zu unterscheiden.

Für die Sicherheit sind individuelle Zugangsdaten, abgestufte Zugriffsrechte und eine fortlaufende Versorgung mit Updates erforderlich. LoRa Basics Station unterstützt eine TLS-gesicherte Serververbindung sowie zentrale Konfiguration und Updates. Bei der Auswahl wird geprüft, ob die Verbindungssicherung aktiviert ist, wie Zugangsdaten verwaltet werden und welche Funktionen der Hersteller implementiert hat.

So stimmen Sie Jooby-RDC-Lösungen auf die Bedingungen vor Ort ab

Die Unterschiede zwischen Installationsvarianten lassen sich am Beispiel der Jooby-RDC-Gateways verdeutlichen. Für Innenräume stehen die Modelle Jooby Indoor Gateway zur Verfügung: Die Version 501 EU unterstützt Ethernet, LTE und Power over Ethernet (PoE), während die Version 502 EU Ethernet und PoE ohne LTE bietet. Die Auswahl hängt von der verfügbaren Anbindung und dem Bedarf an einer zusätzlichen Mobilfunkverbindung ab. Das Umschaltverhalten wird bei der Konfiguration geprüft.

In der Produktreihe für den Außeneinsatz unterstützt das Jooby Gateway LoRaWAN 400 EU bis zu acht Kanäle und wird ohne Backup-Akku geliefert. Das Modell 401 EU verfügt dagegen über einen Backup-Akku. So lassen sich die Bedingungen der Stromversorgung bereits bei der Geräteauswahl berücksichtigen. Das gewählte Modell wird zusammen mit kompatiblen Zählern oder Funkmodulen und einem Datenerfassungsserver in das Projekt aufgenommen. Anschließend werden die Funkabdeckung und das Verhalten bei Störungen vor Ort geprüft.

So vergleichen Sie Angebote und vermeiden teure Fehler

Verglichen werden sollten die Kosten eines betriebsfähigen Systems über einen vereinbarten Zeitraum, beispielsweise fünf Jahre. In die Berechnung fließen Gateways, Antennen, Montage, Standortuntersuchung, Notstromversorgung, Kommunikation, Serverlizenzen und Wartung ein. Angebote sollten denselben Leistungs- und Betreuungsumfang abdecken.

Für Wohnungseigentümergemeinschaften sind laufende Kosten und eine klar geregelte Wartungsverantwortung wichtig. Bauträger müssen der Hausverwaltung Zugangsdaten und Dokumentation übergeben. Kommunen und Versorger müssen auch bei einer Erweiterung die Kontrolle behalten und den Dienstleister ohne Datenverlust wechseln können.

Vor der endgültigen Auswahl lohnt es sich, fünf typische Fehler zu prüfen:

• Kauf anhand der angegebenen Reichweite. Erforderlich sind Empfangsergebnisse von den tatsächlichen Messstellen, einschließlich Kellern und Versorgungsschächten.
• Auslegung allein nach der Geräteanzahl. Benötigt wird ein Nachrichtenprofil, das Sendehäufigkeit, Lastspitzen und künftige Erweiterungen berücksichtigt.
• Annahme vollständiger Kompatibilität. Frequenzplan, Serveranbindung und Decodierung der Messwerte müssen bestätigt werden.
• Redundanz nur auf dem Papier. Stromausfall, Internetausfall und der Ausfall eines einzelnen Gateways müssen getestet werden.
• Auswahl nach dem niedrigsten Anschaffungspreis. Zu berücksichtigen sind auch Lizenzen, Vor-Ort-Einsätze, Zugriffsrechte und der Supportzeitraum der Geräte.

Die Pilotinstallation sollte die schwierigsten Bedingungen abdecken und nicht nur einen günstig gelegenen Raum neben dem Gateway. Die Abnahmekriterien werden im Voraus vereinbart: der Anteil der Messgeräte, die aktuelle Werte innerhalb der vorgegebenen Frist liefern, zulässige Verzögerungen, die Wiederherstellung nach einer Störung und die Vollständigkeit des Archivs.

Das passende Gateway ist dasjenige, mit dem das Netzwerk unter den tatsächlichen Bedingungen vor Ort die erforderliche Vollständigkeit und rechtzeitige Bereitstellung der Daten gewährleistet. Die Auswahl beginnt mit der LoRaWAN- oder NB-IoT-Architektur, den Anforderungen an die Messwerte und einer Standortuntersuchung. Danach folgen Kapazität, Kompatibilität und Ausfallsicherheit. Die Prüfung dieser Bedingungen in einer Pilotinstallation hilft, die Beschaffung fundiert zu begründen und bereits vorab abzuschätzen, was eine zuverlässige Fernauslesung nach der Inbetriebnahme kosten wird.
