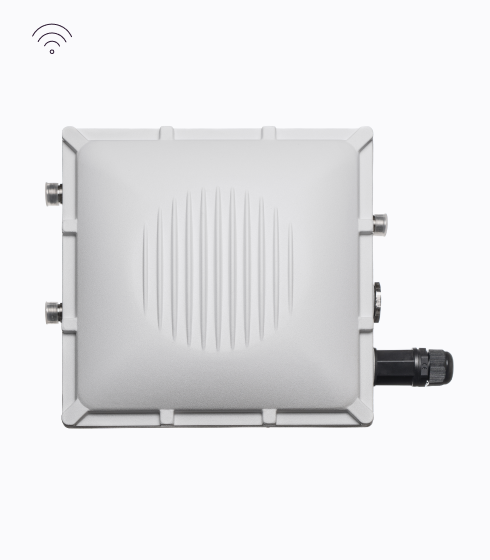

Jooby Outdoor-Gateway LoRaWAN 401 EU
LoRaWAN-Gateway (Basisstation) für den Einsatz im Außenbereich
Das Jooby Outdoor-Gateway für die Erfassung von Daten in LoRaWAN-Funknetzen* eignet sich dafür, in Außenbereichen installiert zu werden. Es werden Daten von mehreren Funkmodulen im LoRaWAN-Netz gesammelt, um sie verschlüsselt an einen Server für weitere Analyse und Verarbeitung weiterzuleiten, wobei die Übertragung über Netzwerkkabel oder LTE erfolgt.
Die Daten werden zuverlässig durch die Komponenten von industrieller Qualität geschützt. Eine Vielfalt an Montage- und Zubehörteilen erleichtert die Handhabung. Bei Bedarf können kundenspezifische technische Lösungen in die Konfiguration integriert werden.
Es sind bis zu 8 LoRaWAN-Kanäle für den Betrieb verfügbar. Dieses Modell ist mit einer 12-Volt-Pufferbatterie ausgestattet, die bei voller Ladung und normalen Bedingungen 20 Stunden an Betriebszeit bietet.
*LoRaWAN® ist eine Marke, die unter Lizenz der LoRa Alliance® verwendet wird.

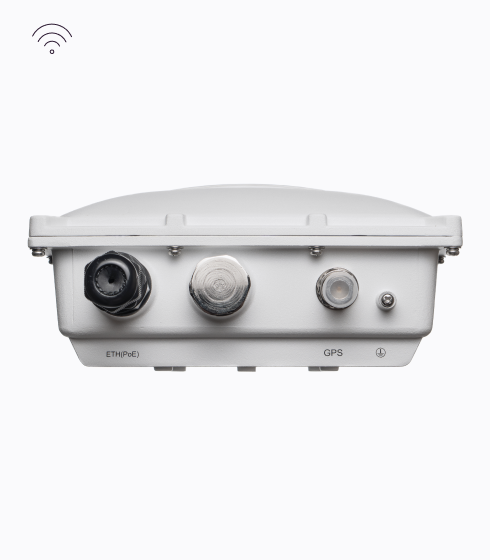

- Gehäuse Aluminiumdruckguss-Gehäuse der IP-Schutzklasse IP67 in Industriequalität und mit allen erforderlichen Kabelverschraubungen
- LoRa-Konzentrator Standardmäßig ein Modul für bis zu 8 Kanäle
- Backhaul LTE und Ethernet
- Fernablesung und Datenerfassung LoRaWAN
- Stromversorgung PoE (802.3af) mit Überspannungs- und Blitzschutz
- Pufferbatterie 12V Lithium-Ionen-Batterie. Bietet 20 Stunden Batterielaufzeit bei voller Ladung unter normalen Bedingungen
- Interface Web-Oberfläche

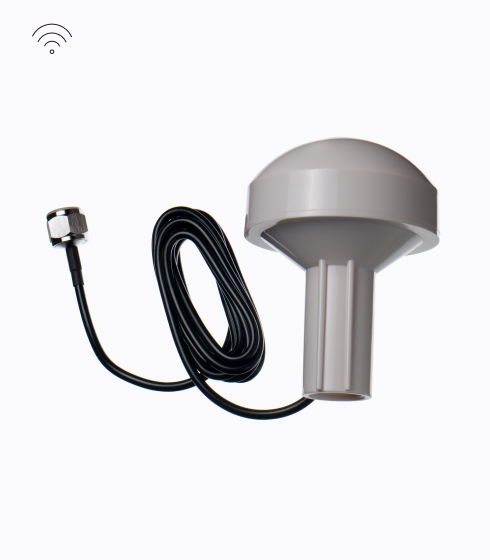

- Ortsbestimmung GNSS (GPS/GLONASS/Galileo/ BDS/QZSS/SBAS)
Produktinformationen
- Übersicht
- Downloads
WIE DAS GERÄT FUNKTIONIERT
Für den Betrieb von Funknetzen – unter anderem solchen, die Sensoren miteinander verbinden – sind Gateways oder Basisstationen notwendig. Sie werden in der Nähe der Sensoren positioniert, beispielsweise an einem Gebäude, in dem Strom-, Gas- und Wasserzähler per Funk abgelesen werden. Die Funkmodule übermitteln die erfassten Zählerdaten über das LoRaWAN-Netzwerk an das Gateway. Von dort aus werden die Daten an einen Server weitergeleitet. Der Einsatz von LAN-Netzwerken ermöglicht eine schnelle Übertragung der Daten.
SPEZIFIKATIONEN
| Merkmal | Spezifikationen | |
| Systemkomponenten | Arm Cortex-A7, DDR3 RAM 512 MB, 8 GB eMMc (optional 16 GB eMMc) | |
| LoRaWAN | • Modul: SX1302 / SX1303 Mini-PCIe Karte • Kanäle: bis zu 8 Kanäle • Empfindlichkeit des Empfängers:Typische Werte (EU868/US915): -141 dBm bei SF12 BW 125 kHz -127 dBm bei SF7 BW 125 kHz -111 dBm bei FSK 50 kbit/s • Sendeleistung: 22 dBm (max.) • Frequenzen: EU868, US915, auf Anfrage — AS923, AU915, KR920, IN865 |
|
| LTE | Unterstützt Quectel EG915N – LTE-FDD(B1/B3/B7/B8/B20), GSM (EGSM900/DCS1800) | |
| GNSS | Integriertes Modul im LTE-Modul EG915N | |
| Stromversorgung | PoE (IEEE 802.3af/at-konform) — 42~57 A DC
Lithium-Ionen-Pufferbatterie DC-12V |
|
| Energieverbrauch | 10 W (max.) | |
| Ethernet | RJ45 (10/100 Mbps) mit Überspannungs- und Blitzschutz | |

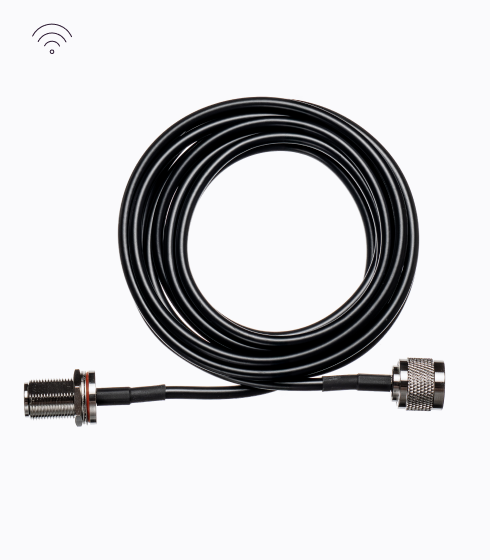

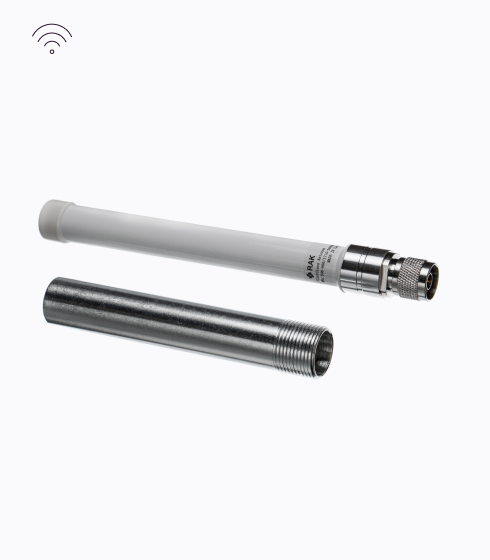

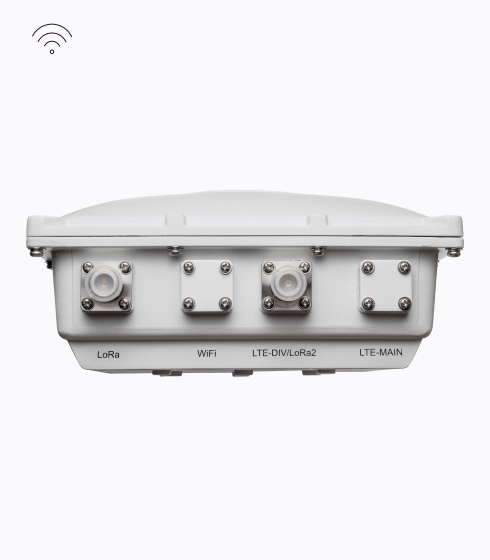

| Antenne | Verbindungstyp 3N | |
| IP-Schutzart | IP67 | |
| Gehäusematerial | Aluminium | |
| Gewicht | Ca. 2,74 kg (mit Pufferbatterie) | |
| Abmessungen | 295mm x 220 mm x 105 mm | |
| Betriebstemperatur | -40 ˚C bis +60 ˚C | |
| Lagertemperatur | -40˚C bis +85 ˚C | |
| Betriebsfeuchtigkeit | 0 % bis 95 % (nicht kondensierend) | |
| Lagerfeuchtigkeit | 0 % bis 95 % (nicht kondensierend) | |

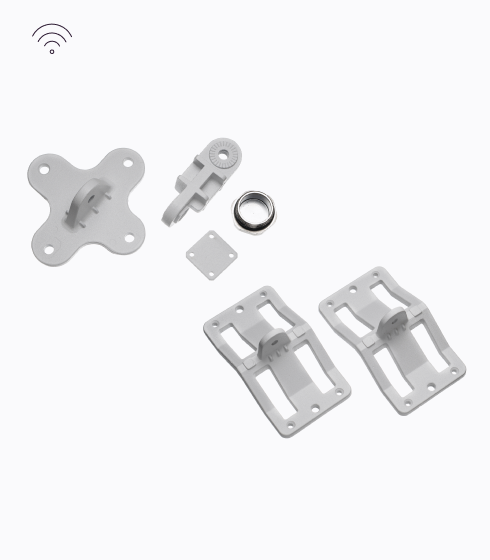

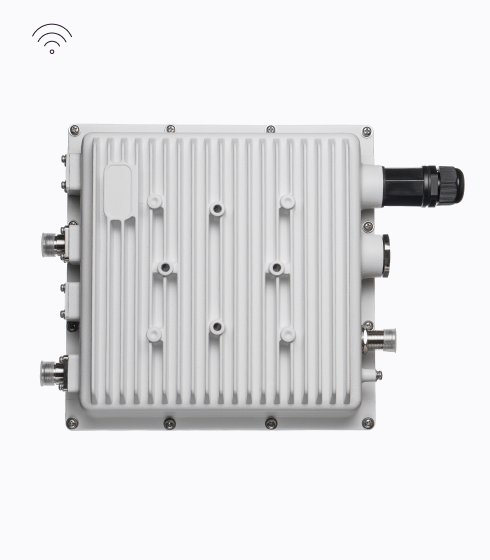

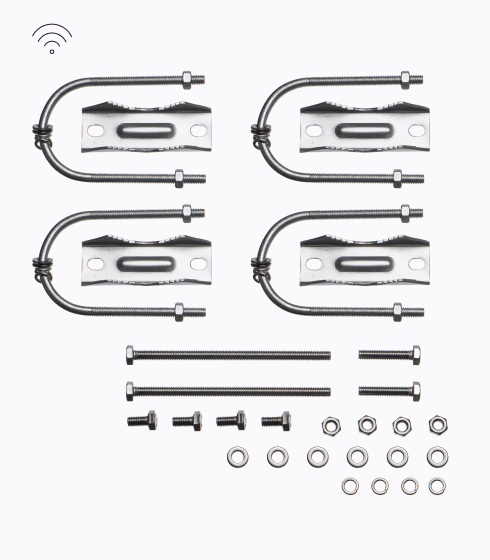

| Befestigung | Mast- oder Wandbefestigung |
Parameter der Funkübertragung
LoRaWAN
| Merkmal | Spezifikationen |
| Operating frequency | • EU868, US915 • on request — AS923, AU915, KR920, IN865 |
| Transmit power | 22 dBm (max.) |
| Receiver sensitivity | Typical sensitivity level (EU868/US915):
-141 dBm at SF12 BW 125 kHz -127 dBm at SF7 BW 125 kHz -111 dBm at FSK 50 kbit/s |
