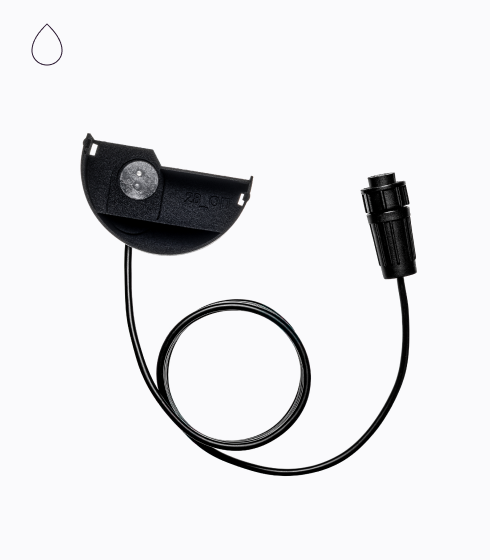

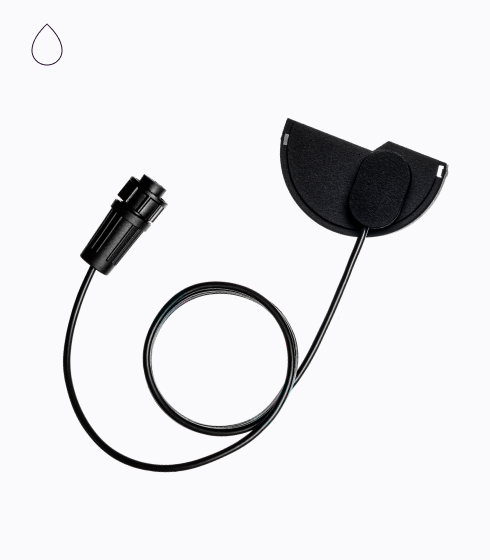

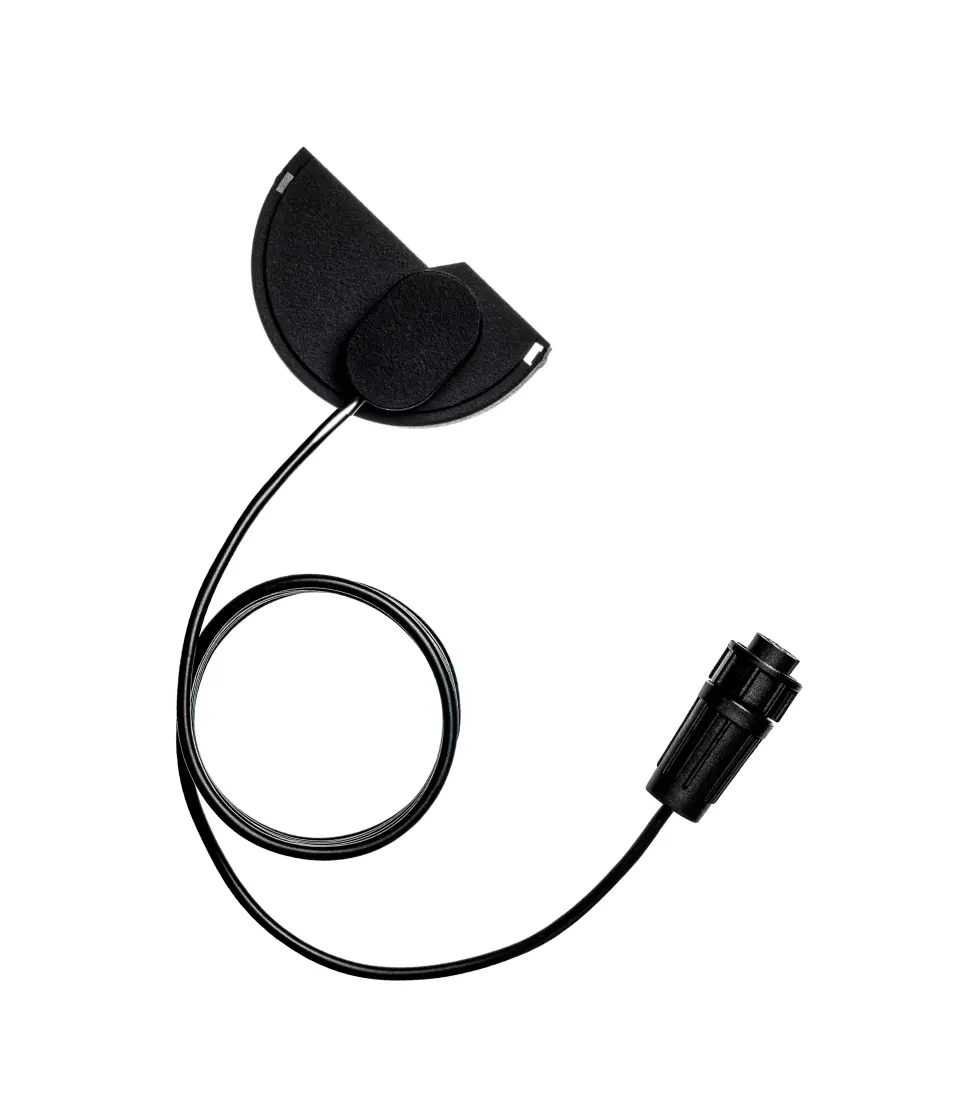

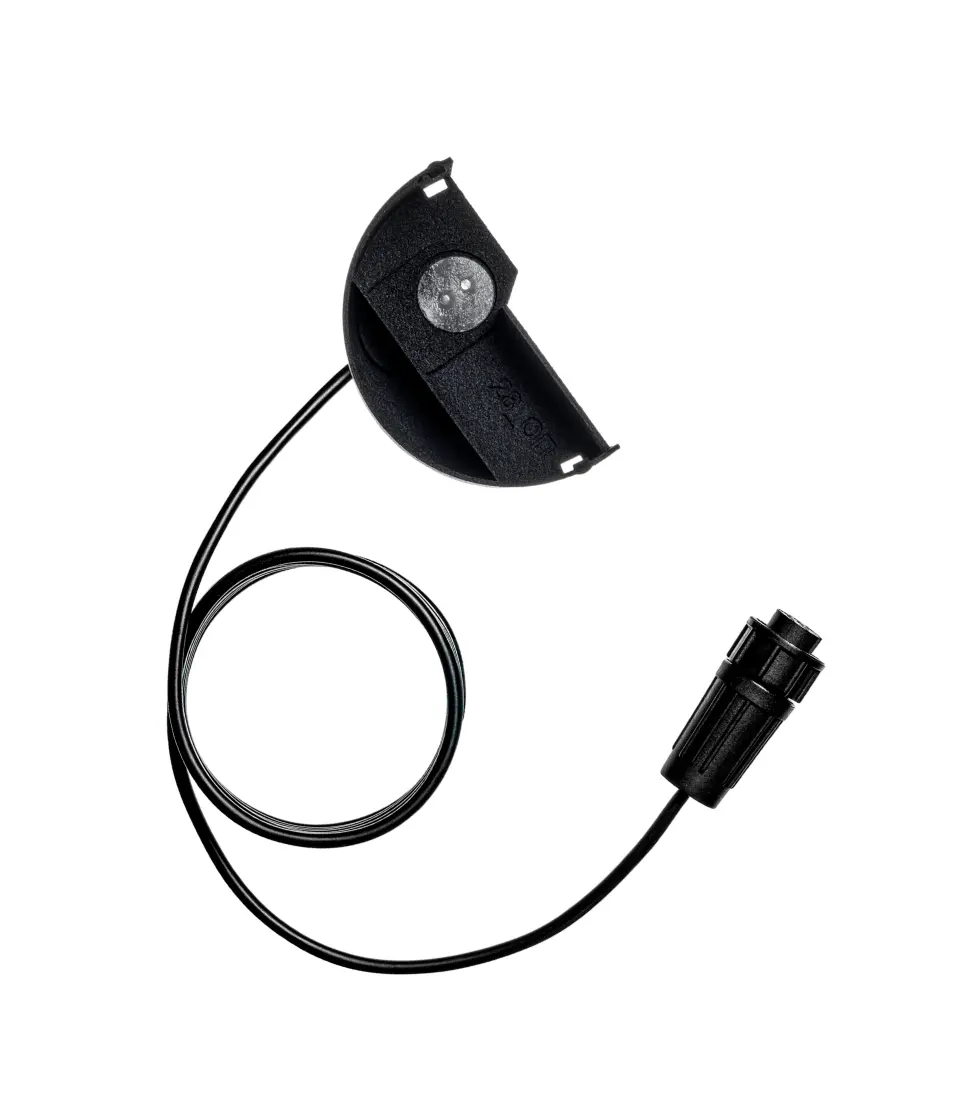

JOOBY AQUARIS SNS WOAP01 100
Externer Smart-Verbindungssensor für Wasserzähler der Marke Allmess
Dieser induktive Sensor wurde dafür konzipiert, Daten von analogen Wasserzählern an das Impuls-Funkmodul Jooby OMNI RM LoRaWAN 4PU 200/204/205 EU zu übertragen.
Das Gerät wird am Gehäuse des Wasserzählers installiert und mit dem Funkmodul verbunden. Danach beginnt der Sensor, die Anzahl der Umdrehungen des Flügelrads zu erfassen. Dieser Wert wird an das Impuls-Funkmodul übermittelt.
*LoRaWAN ist eine geschützte Marke von Semtech Corporation.
- Fernauslesung Allmess EVK 3/110 +m*
- Voraussichtliche Nutzungsdauer 10 Jahre (bei 1 Datenübertragung pro Tag)**
- Installationsdauer bis zu 5 Minuten
Produktinformationen
- Übersicht
- Downloads
WIE DAS GERÄT FUNKTIONIERT
Um mit der Erfassung der Messwerte zu beginnen, muss nach der Installation des Sensors das Funkmodul aktiviert werden.
Die Daten gelangen an das Funkmodul nach dem Prinzip der Impulszählung, wobei die Impulszahl der Anzahl der Umdrehungen oder einem Vielfachen davon entspricht.
Die Datenübertragung erfolgt über ein spezielles 1,5 Meter langes Kabel und den Anschluss PY07-6.
Nachdem das Funkmodul die Messdaten empfangen hat, werden sie im nichtflüchtigen Speicher (Permanentspeicher) aufbewahrt. In festgelegten Intervallen werden sie über das drahtlose LoRaWAN-Netzwerk an den Server des Versorgers weitergeleitet.
Im System des Versorgers werden die empfangenen Daten dann in ein geeignetes Format umgewandelt. Man kann auf sie jederzeit über das Verwaltungspanel zugreifen, in dem auch die Überwachung der Messgeräte erfolgt.
Technische Spezifikationen
- Sensor-Modell – Jooby Aquaris SNS WOAМ01 100
- Wasserzähler-Modell – Allmess EVK 3/110 +m
- Impulskoeffizient – 1 Impuls pro 1 Liter
- Betriebstemperatur – 1 °C … 60 °C
