Информация о продукте

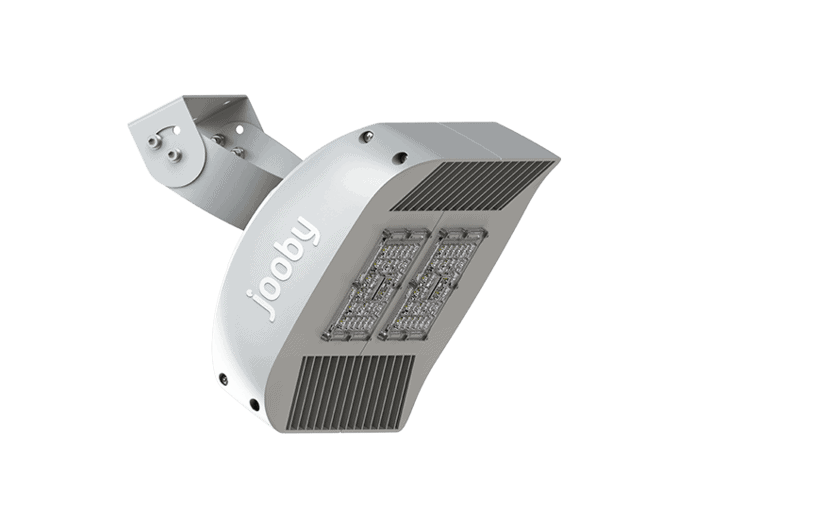

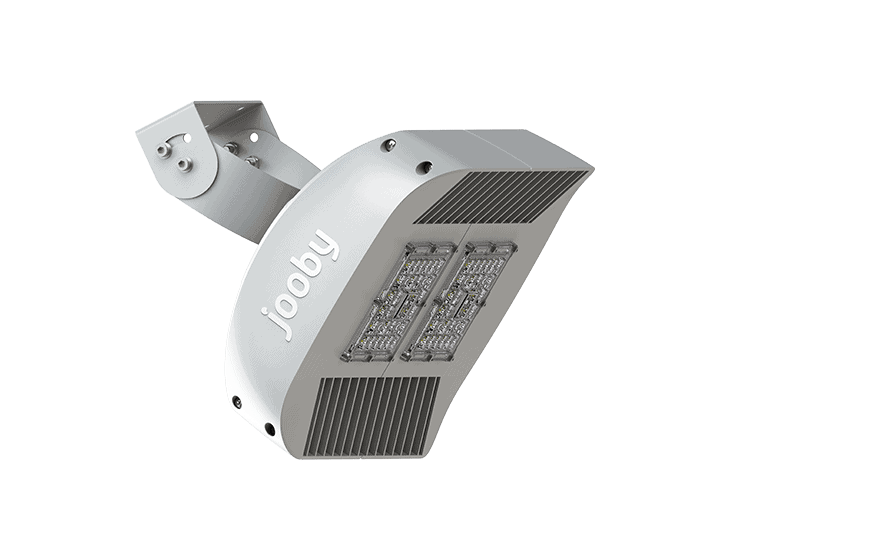

Прожектор Avenue S2-F-SMD оборудован двумя светодиодными SMD-секциями. Мощность потребления прибора не превышает 160 Вт. Напряжение питания — 120-280 В. Устройство крепится к плоской поверхности или подвешивается на трос с крюком. Avenue S2-F-SMD защищен от влаги и пыли, а также совместим с модулем грозовой защиты. К прожектору можно подключить контроллер умного управления Avenue Smart Cover.
Avenue S2x60-F6/90-5K7L-Cr
Диапазон напряжения питания
120 В – 280 В
Коэффициент мощности
Срок службы
>100000 часов
Класс электробезопасности в соответствии с ЕN 60598-1
І
Частота напряжения питания
50 Гц
IP66
Коэффициент сохранения светового потока
L70
Интенсивность отказов в соответствии с нормированным сроком службы
F50
Габаритные размеры и масса
Габаритные размеры
395x250x195 мм / 395x250x270 мм / 395x250x155 мм
Масса
~7 кг
Площадь проекции
0,09 м2
Способ установки
Крепление к плоской поверхности. Две степени свободы
Крепление к плоской поверхности. Три степени свободы
Диапазон углов наклона
Avenue S2x60-F6/90-5K7L-Cr-SPC-XX
Чтобы изменить кривую силы света прожектора используют линзы рассеивания. Jooby предлагает линзы с такими углами рассеивания:
Код опции
Углы рассеивания
Форма кривой силы светы
F6/30
30°
F6/65
65°
F6/90
90°
F7/18
18°
F7/22
22°
F7/30
30°
F7/45
45°
F7/1840
18°/40°
F7/115d
115°
F7/125
125°
Avenue S2xXX-XX-XXXX-XX-SPC-F1
Код опции
Мощность, Вт
Цветовая температура (CCT), K
CRI
Световой поток, лм
Светоотдача, лм/Вт
Класс энергоэффективности
Производитель светодиодов
S2x40-F6/30-3K7L-Cr
80
3000
70
10920
137
A++
Cree
S2x40-F6/30-3K8M-Cr
80
3000
80
9828
123
A+
Cree
S2x40-F6/30-4K7H-Cr
80
4000
70
11424
143
A++
Cree
S2x40-F6/30-4K8M-Cr
80
4000
80
10584
132
A++
Cree
S2x40-F6/30-5K7H-Cr
80
5000
70
11424
143
A++
Cree
S2x40-F6/65-3K7L-Cr
80
3000
70
10920
137
A++
Cree
S2x40-F6/65-3K8M-Cr
80
3000
80
9828
123
A+
Cree
S2x40-F6/65-4K7H-Cr
80
4000
70
11424
143
A++
Cree
S2x40-F6/65-4K8M-Cr
80
4000
80
10584
132
A++
Cree
S2x40-F6/65-5K7H-Cr
80
5000
70
11424
143
A++
Cree
S2x40-F6/90-3K7L-Cr
80
3000
70
10920
137
A+
Cree
S2x40-F6/90-3K8M-Cr
80
3000
80
9828
123
A++
Cree
S2x40-F6/90-4K7H-Cr
80
4000
70
11424
143
A++
Cree
S2x40-F6/90-4K8M-Cr
80
4000
80
10584
132
A++
Cree
S2x40-F6/90-5K7H-Cr
80
5000
70
11424
143
A++
Cree
S2x60-F6/30-3K7L-Cr
120
3000
70
15876
132
A++
Cree
S2x60-F6/30-3K8S-Cr
120
3000
80
14364
120
A+
Cree
S2x60-F6/30-4K7L-Cr
120
4000
70
16632
139
A++
Cree
S2x60-F6/30-4K8M-Cr
120
4000
80
15120
126
A++
Cree
S2x60-F6/30-5K7L-Cr
120
5000
70
16632
139
A++
Cree
S2x60-F6/65-3K7L-Cr
120
3000
70
15876
132
A++
Cree
S2x60-F6/65-3K8S-Cr
120
3000
80
14364
120
A+
Cree
S2x60-F6/65-4K7L-Cr
120
4000
70
16632
139
A++
Cree
S2x60-F6/65-4K8M-Cr
120
4000
80
15120
126
A++
Cree
S2x60-F6/65-5K7L-Cr
120
5000
70
16632
139
A++
Cree
S2x60-F6/90-3K7L-Cr
120
3000
70
15876
132
A++
Cree
S2x60-F6/90-3K8S-Cr
120
3000
80
14364
120
A+
Cree
S2x60-F6/90-4K7L-Cr
120
4000
70
16632
139
A++
Cree
S2x60-F6/90-4K8M-Cr
120
4000
80
15120
126
A++
Cree
S2x60-F6/90-5K7L-Cr
120
5000
70
16632
139
A++
Cree
S2x60-F7/115d-3K7S-Cr
120
3000
70
13284
111
A+
Cree
S2x60-F7/115d-3K8T-Cr
120
3000
80
11772
98
A+
Cree
S2x60-F7/115d-4K7S-Cr
120
4000
70
13932
116
A+
Cree
S2x60-F7/115d-4K8I-Cr
120
4000
80
12636
105
A+
Cree
S2x60-F7/115d-5K7S-Cr
120
5000
70
13932
116
A+
Cree
S2x60-F7/125-3K7H-Cr
120
3000
70
16974
141
A++
Cree
S2x60-F7/125-3K8M-Cr
120
3000
80
15042
125
A++
Cree
S2x60-F7/125-4K7H-Cr
120
4000
70
17802
148
A++
Cree
S2x60-F7/125-4K8L-Cr
120
4000
80
16146
135
A++
Cree
S2x60-F7/125-5K7H-Cr
120
5000
70
17802
148
A++
Cree
S2x60-F7/18-3K7L-Os
120
3000
70
16128
134
A++
Cree
S2x60-F7/18-3K8S-Os
120
3000
80
13728
114
A+
Cree
S2x60-F7/18-4K7H-Os
120
4000
70
17136
143
A++
Cree
S2x60-F7/18-4K8M-Os
120
4000
80
14652
122
A+
Cree
S2x60-F7/18-5K7H-Os
120
5000
70
17136
143
A++
Cree
S2x60-F7/1840-3K7L-Os
120
3000
70
16128
134
A++
Cree
S2x60-F7/1840-3K8S-Os
120
3000
80
13728
114
A+
Cree
S2x60-F7/1840-4K7H-Os
120
4000
70
17136
143
A++
Cree
S2x60-F7/1840-4K8M-Os
120
4000
80
14652
122
A+
Cree
S2x60-F7/1840-5K7H-Os
120
5000
70
17136
143
A++
Cree
S2x60-F7/22-3K7L-Os
120
3000
70
16128
134
A++
Cree
S2x60-F7/22-3K8S-Os
120
3000
80
13728
114
A+
Cree
S2x60-F7/22-4K7H-Os
120
4000
70
17136
143
A++
Cree
S2x60-F7/22-4K8M-Os
120
4000
80
14652
122
A+
Cree
S2x60-F7/22-5K7H-Os
120
5000
70
17136
143
A++
Cree
S2x60-F7/22-3K7L-Os
120
3000
70
16128
134
A++
Cree
S2x60-F7/22-3K8S-Os
120
3000
80
13728
114
A+
Cree
S2x60-F7/22-4K7H-Os
120
4000
70
17136
143
A++
Cree
S2x60-F7/22-4K8M-Os
120
4000
80
14652
122
A++
Cree
S2x60-F7/22-5K7H-Os
120
5000
70
17136
143
A++
Cree
S2x60-F7/30-3K7L-Cr
120
3000
70
16236
135
A++
Cree
S2x60-F7/30-3K8S-Cr
120
3000
80
14388
120
A+
Cree
S2x60-F7/30-4K7H-Cr
120
4000
70
17028
142
A++
Cree
S2x60-F7/30-4K8M-Cr
120
4000
80
15444
129
A++
Cree
S2x60-F7/30-5K7H-Cr
120
5000
70
17028
142
A++
Cree
S2x60-F7/45-3K7L-Cr
120
3000
70
16236
135
A++
Cree
S2x60-F7/45-3K8S-Cr
120
3000
80
14388
120
A+
Cree
S2x60-F7/45-4K7H-Cr
120
4000
70
17028
142
A++
Cree
S2x60-F7/45-4K8M-Cr
120
4000
80
15444
129
A++
Cree
S2x60-F7/45-5K7H-Cr
120
5000
70
17028
142
A++
Cree
Прожекторы могут быть оборудованы модулями диммирования, что позволит регулировать их яркость внешними системами управления по стандартным протоколам.
Модуль диммирования устанавливается в передний отсек прожектора. В некоторых случаях прожекторы оснащаются вторым наружным кабелем для передачи сигнала диммирования.
Avenue S2x60-F6/90-5K7L-Cr-SPC-XXX
Код опции
Функция
Интерфейс диммирования
Дополнительный кабель
D01
Диммирование внешним сигналом по аналоговому протоколу
0-10V, 1-10V
да
DL
Диммирование внешним сигналом по цифровому протоколу
DALI
да
DEM
Аварийное диммирование при переключении питания с переменного тока на постоянный
Предустановленный уровень (10-70%)
нет
DCN
Диммирование до постоянного предварительно заданного уровня
Предустановленный уровень (10-100%)
нет
DMV
Диммирование путем изменения напряжения питания
Изменение напряжения питания в диапазоне 170-220 В
нет
Прожектор может оснащаться встроенным блоком защиты от импульсных перенапряжений с сигнальным выходом. При наличии устройства управления Avenue Smart Cover, состояние модуля защиты может передаваться в систему Jooby CMS.
Avenue S2x60-F6/90-5K7L-Cr-XXX
Код опции
Максимальное напряжение импульса / соответствующий ему ток, кВ/кА
Максимальный ток разряда в одном импульсе, кА
Соответствие
Нет
отсутствует
отсутствует
отсутствует
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (category С Low)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (category С High)
Панель управления освещением
Jooby CMS — веб-приложение для удаленного контроля светильников. Регулировка яркости, календарные программы и умные сценарии работы экономят до 35% энергии по сравнению с обычным LED-освещением
Как работает решение Smart Lighting
Устройства
Сеть базовых станций LoRaWAN®
Программное обеспечение Jooby CMS
Техническая поддержка
Avenue Smart Cover
Для превращения обычного светильника Avenue в «умный», нужно укомплектовать его встроенным устройством управления (контроллером) Avenue Smart Cover. Эта опция позволяет подключать светильники к программе Jooby CMS для управления и мониторинга.
Подробнее
