Информация о продукте

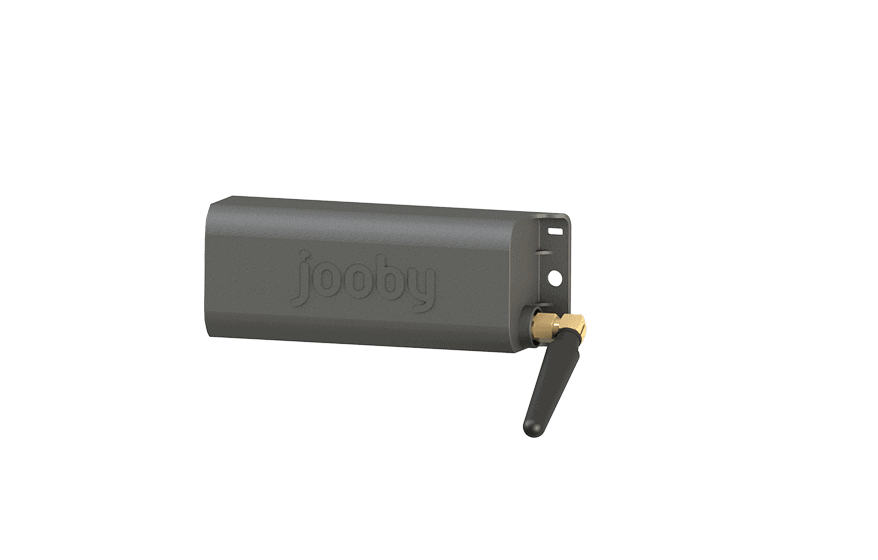

Jooby Luminaire Controller Embedded — это устройство для автоматического управления осветительными приборами. Контроллер позволяет регулировать яркость светильников по расписанию, астрономическому календарю или по сигналу датчика движения. Luminaire Controller Embedded может передавать информацию о работе светильника в облако Jooby, где оператор осветительной сети может мониторить и регулировать ее работу.
Общие данные
- Устанавливается в светильник любого производителя и модели, оснащенной диммируемым драйвером и обладающим достаточным объемом внутреннего пространства.
- Используется в опорах освещения со встроенными световыми модулями, парковых светильниках и других осветительных приборах.
- Для управления яркостью светильника использует интерфейсы 0-10V, 1-10V, PWM или DALI.
- Работает в сети LoRa.
- В течение года автономно меняет яркость светильника по астрокалендарю.
- Динамическое освещение: автоматические регулирует яркость светильника по сигналу от встроенного или внешнего датчика движения (приобретается и устанавливается отдельно).
- Собирает и передает данные о работе светильника. Информация поступает в программу Jooby CMS для дальнейшей обработки, визуализации и выдачи уведомлений оператору.
Напряжение питания
120 – 280 В
Максимальная мощность нагрузки
50/60 Гц
Средняя потребляемая мощность в режиме ожидания, не более
500 Вт
Класс электробезопасности в соответствии с ЕN 60598-1
2,2 Вт
Габаритные размеры
0,5 Вт
Масса
0-10V, 1-10V, PWM, DALI
Управление яркостью светильника
Jooby Luminaire Controller Embedded регулирует яркость светильника Avenue в пределах 10–100% с шагом в 1%.
Автоматический выбор интерфейса диммирования.
Сбор данных и мониторинг светильника
Устройство управления собирает информацию о работе светильника. Оператор системы получает данные:
- о напряжении питания;
- токе питания;
- текущей потребляемой мощности;
- коэффициенте мощности;
- суммарной потребленной энергии;
- общем времени наработки;
- температуре на плате управления;
- уровень внешней освещенности
Включение, выключение и диммирование по астрокалендарю
Luminaire Controller Embedded использует астрокалендарь и способен в течение года автономно управлять яркостью светильника. Для этого прибор применяет:
- Часы реального времени, сохраняющие настройки времени в спящем режиме и при отключении питания.
- Автоматический расчет времени восхода и заката солнца для каждого дня в году. При расчете прибор учитывает географическое местонахождение светильника.
- Годовую программу управления. Алгоритм способен работать без соединения с сетью LoRaWAN®.
- Совместимость с TALQ
- До 4 суточных программ, выбираемых согласно правилам, по дате, дню недели, рабочим или выходным дням.
- Режим фиксированного времени включения/выключения по астрокалендарю или датчику освещенности.
- До 8 точек изменения яркости в суточной программе.
Радиотехнология LoRa и сетевая технология LoRaWAN®
Jooby Luminaire Controller Embedded работает в беспроводных сетях с технологией LoRaWAN®:
- Работает в частотных диапазонах, не требующих лицензирования
- Большой радиус действия
- Безопасное соединение с двумя уровнями криптографической защиты
- Низкое энергопотребление
Технические характеристики соединения LoRaWAN®
Модуляция
LoRa™ Spread-Spectrum class C
Чувствительность приемника, дБм
от -118 до -136 dBm
Радиус действия в условиях прямой видимости
0,250 – 11 кбит/с
Частотный диапазон 1
до 15000 м
Излучаемая мощность
868,0 – 868,6 МГц
Коэффициент заполнения
25 мВт (14 dBm)
Ширина полосы частот
<1 %
Частотный диапазон 2
867,0 – 868,0 МГц
Излучаемая мощность
25 мВт (14 dBm)
Коэффициент заполнения
<0,1 %
Ширина полосы частот
125; 250 кГц
Частотный диапазон 3 (на прием)
869,4 – 869,65 МГц
Коэффициент заполнения
<10 %
Ширина полосы частот
125 кГц
Технология ShortLink
Устройство управления работает по технологии ShortLink, «связывающую» светильники друг с другом. ShortLink запускает функцию динамического освещения, когда срабатывание датчика движения на одном светильнике, увеличивает яркость соседних. Система создает «световую волну» перед движущимся пешеходом или автомобилем. Технология ShortLink уменьшает задержку срабатывания прибора до 0,01 с.
Технические характеристики соединения LoRaWAN®
Модуляция
LoRa™ Spread-Spectrum
Частотный диапазон 1
869,7 – 870 МГц
Ширина полосы частот
250 кГц
Излучаемая мощность
5 мВт (7 dBm)
Чувствительность приемника, дБм
-120 dBm
Скорость передачи данных, бит/с
0,250 – 11 кбит/с
Радиус действия в условиях прямой видимости
до 1 км
Отладочный интерфейс Wi-Fi
Avenue Smart Cover совместим с модулем Wi-Fi. Интерфейс используют для тестирования, перезапуска, обновления прошивки устройства.
Технические характеристики соединения Wi-Fi
Протокол Wi-Fi
IEEE 802.11 b/g/n
Частотный диапазон 1
2,4 ГГц – 2,5 ГГц (2400 МГц – 2483,5 МГц)
Излучаемая мощность
14 dBm (при 72,2 Мбит/с), 20 dBm (в режиме 802.11b)
Чувствительность приемника, дБм
от -72 до -98 dBm
Безопасность
WPA/WPA2
Шифрование
WEP/TKIP/AES
Сетевой протокол
IPv4, TCP/UDP/HTTP/FTP
Радиус действия в условиях прямой видимости
до 100 м
Панель управления освещением
Jooby CMS — веб-приложение для удаленного контроля светильников. Регулировка яркости, календарные программы и умные сценарии работы экономят до 35% энергии по сравнению с обычным LED-освещением
