Teilenummer: Jooby Indoor Gateway LoRaWAN 501 EU

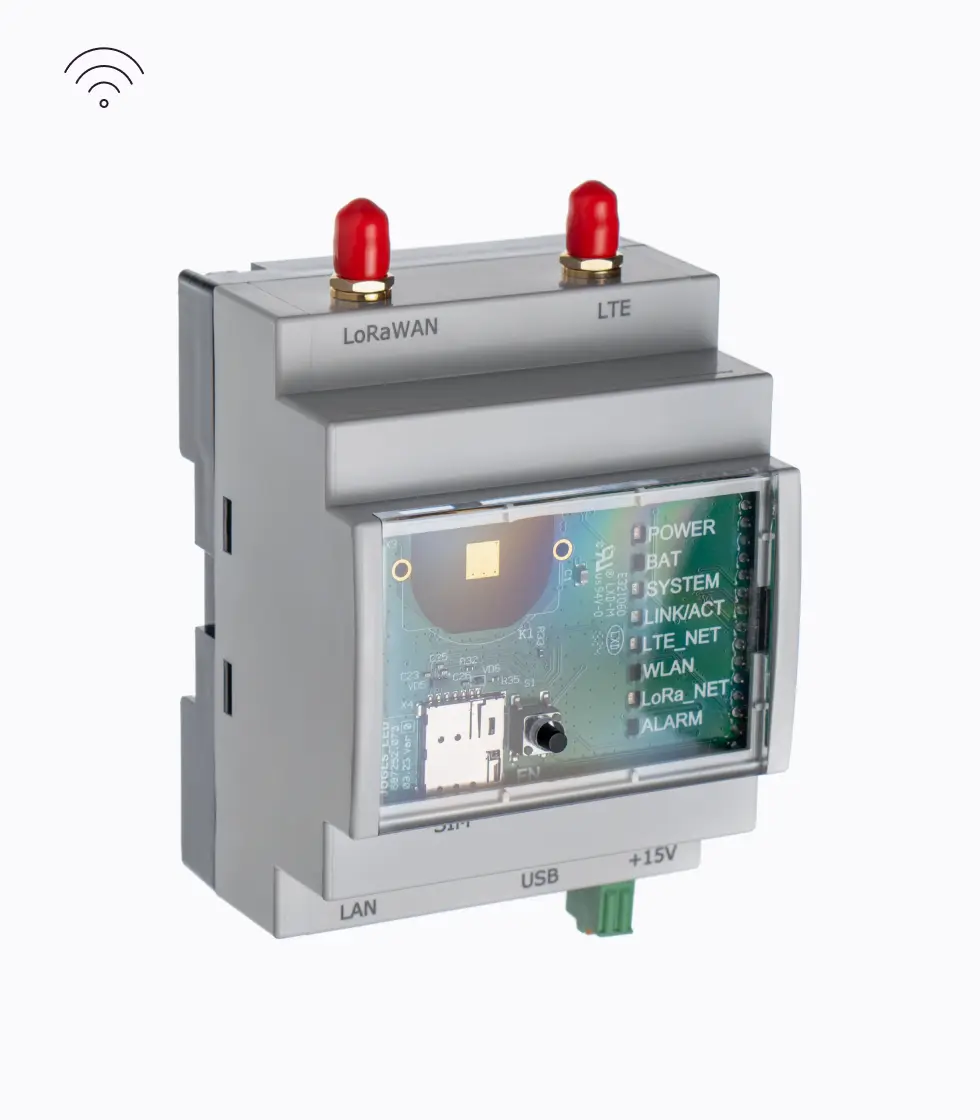

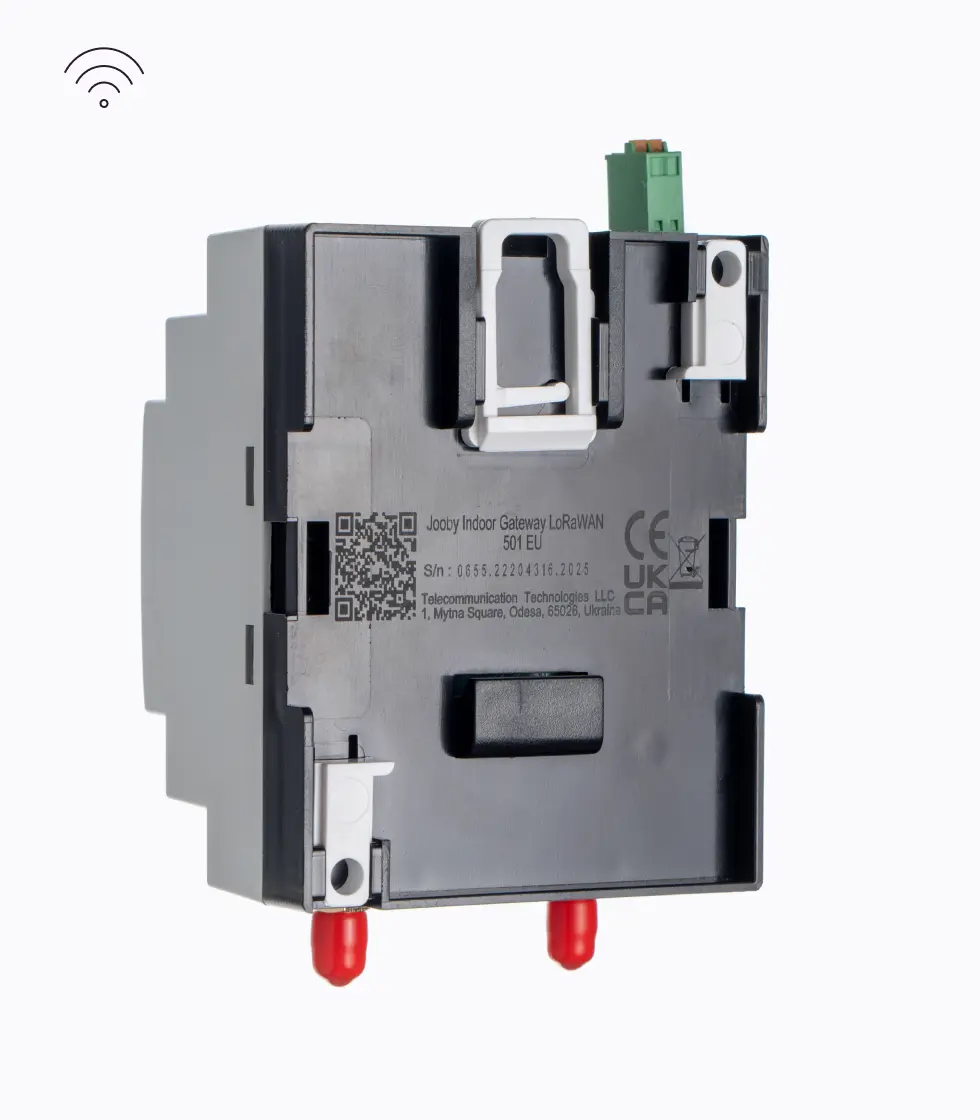

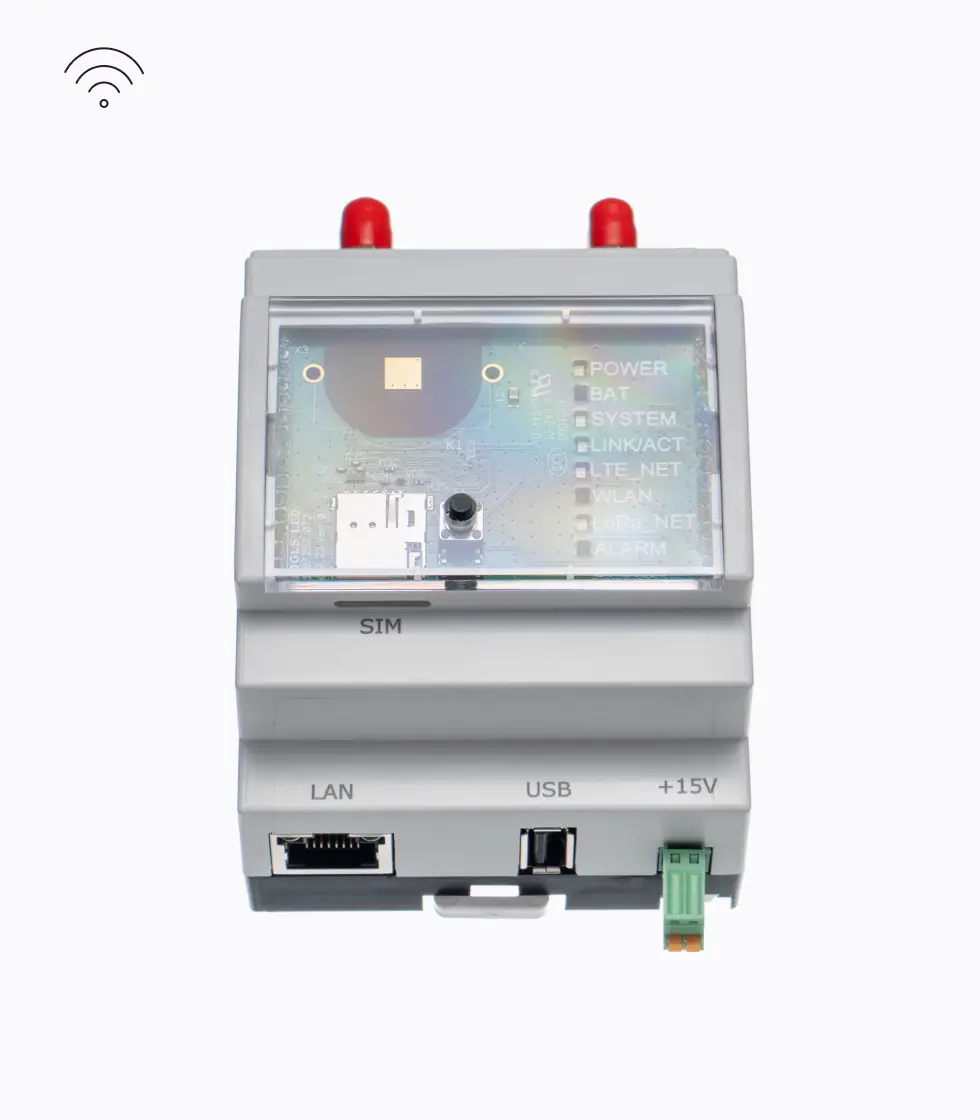

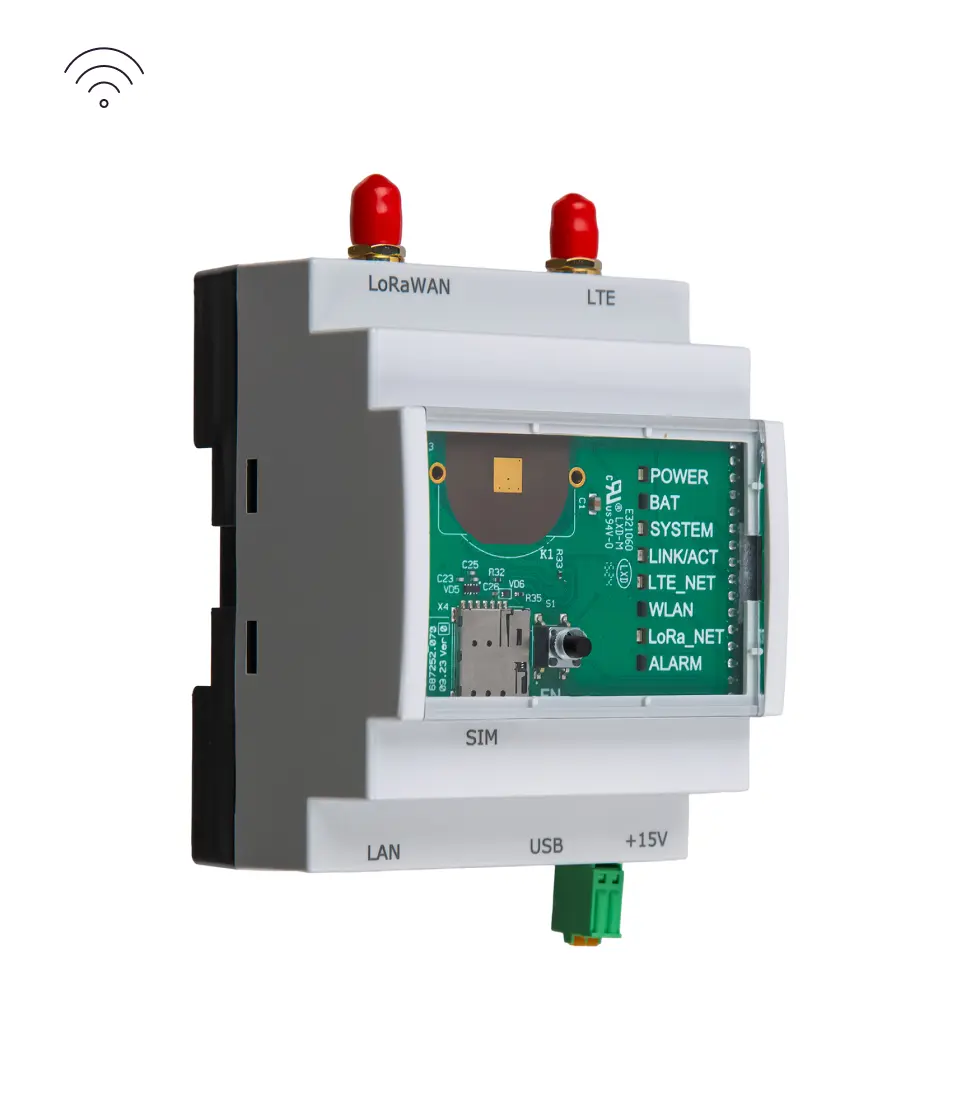

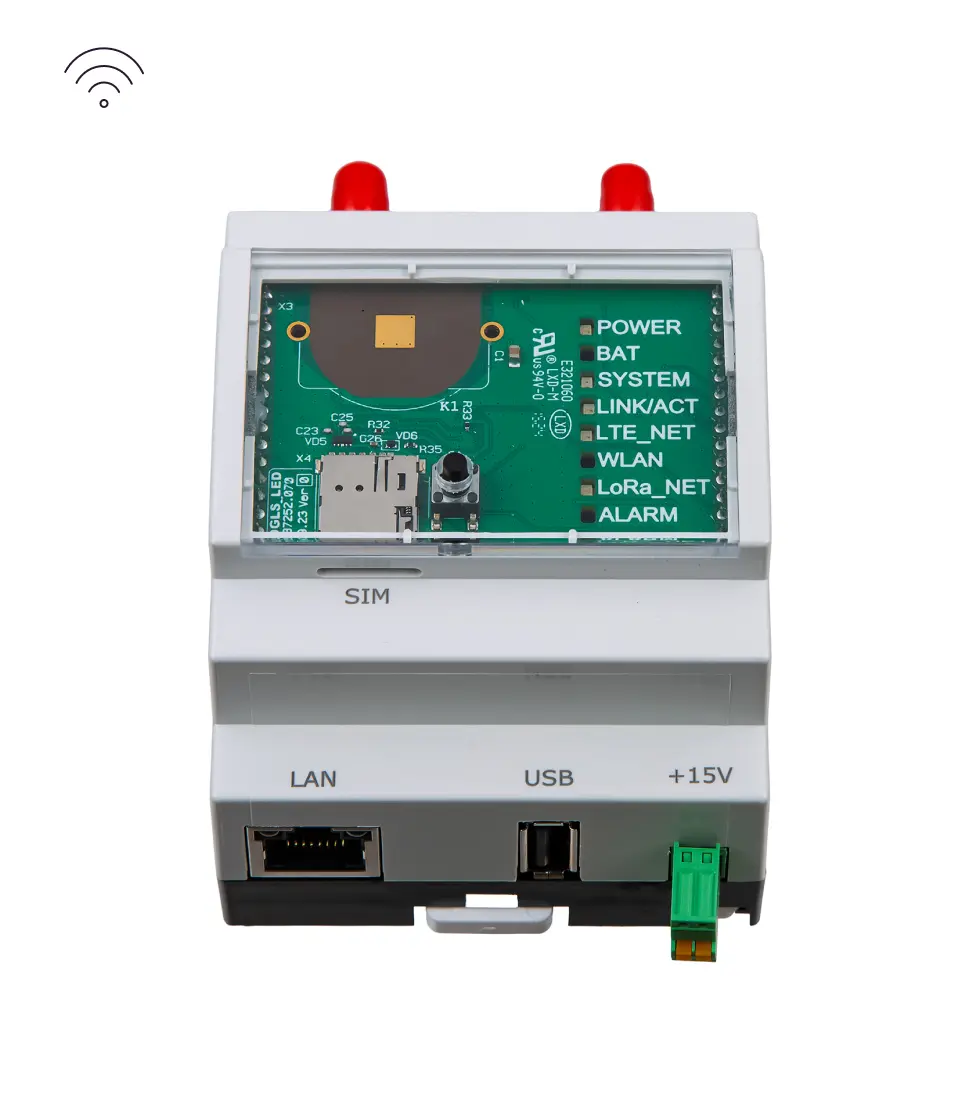

Jooby Indoor-Gateway LoRaWAN 501 EU

Gateway (Basisstation) für Datenerfassung im LoRaWAN-Funknetz

Jooby Indoor-Gateway LoRaWAN ist eine Basisstation, die dazu konzipiert ist, Daten von Funkmodulen zu empfangen und an einen Server weiterzuleiten. Der Betrieb erfolgt im LoRaWAN-Funknetz*: Diese Technologie macht es möglich, Daten über lange Strecken ohne signifikanten Energieverbrauch zu übertragen. Dank der industrietauglichen Komponenten des Gateways bleiben die Daten sicher geschützt. Sie erreichen den Server in verschlüsselter Form, wo sie entschlüsselt und in ein beliebiges Format umgewandelt werden können.

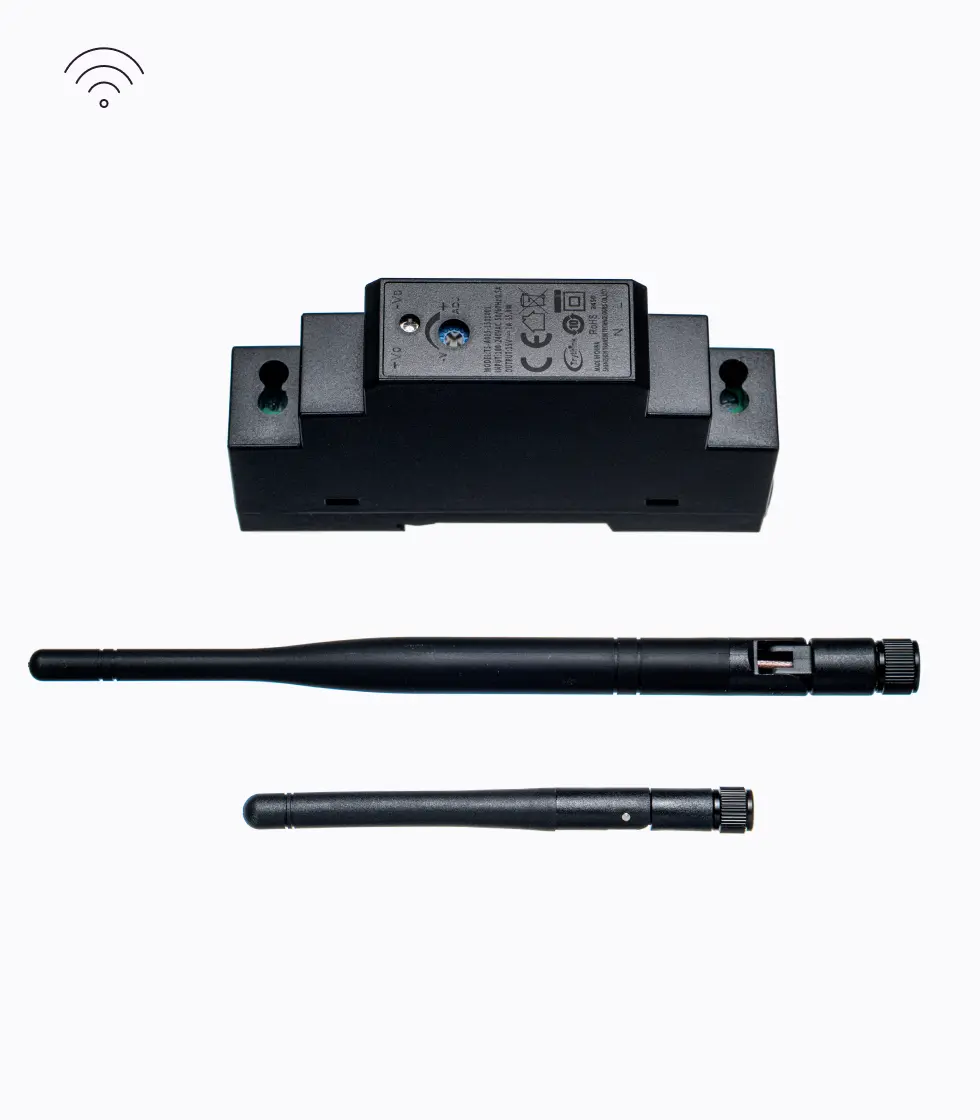

Der Lieferumfang enthält Zubehör und Halterungen zur sicheren Befestigung des Geräts. Die Funktionalität der Gateways kann auf Kundenwunsch optional mit speziellen technischen Lösungen erweitert werden.

*LoRaWAN® ist eine Marke, die unter Lizenz der LoRa Alliance® verwendet wird.

  • Gehäuse V0 UL-94 Kunststoff, hellgrau (flammfest)
  • LoRa-Konzentrator Ein Modul für maximal 8 Kanäle
  • Verbindung LTE and Ethernet
  • Ferndatenerfassung LoRaWAN
  • Stromversorgung

    PoE (IEEE 802.3af-compliant), Mode B (midspan), 4/5(+),7/8(-), 42~57V DC

    DC 12-16,5 V (15 V +/-10% erforderlich für das Charge-Pump-System, falls verfügbar)

    Netzteil: auf Anfrage

  • Reservestromversorgung Option für externe Batterie — auf Anfrage
  • Interface Web-Oberfläche
  • Ortsbestimmung auf Anfrage

Produktinformationen

FUNKTIONSWEISE

Die Hauptanforderung für den Betrieb des Gateways ist das Vorhandensein eines Funknetzes. Die Geräte sollten an einem Ort installiert werden, in dessen Nähe sich IoT-Sensoren befinden, die Informationen erfassen und senden. Einer der Anwendungsfälle ist die Fernerfassung von Zählerständen von intelligenten Zählern oder von Funkmodulen. Zu diesem Zweck kann die Basisstation in der Nähe eines Wohnkomplexes installiert werden. Die Zählerstände von Wasser-, Gas-, Wärme- und Stromzählern werden automatisch über das LoRaWAN-Funknetz empfangen und vom Gateway aus an einen Server weitergeleitet.

SPEZIFIKATIONEN

Merkmal   Spezifikationen
Systemkomponenten   Arm Cortex-A7, DDR3 RAM 512 MB, 8 GB eMMc (optional auf 16 GB eMMc erweiterbar)
LoRaWAN
• Modul: SX1302 oder SX1303 Mini PCIe Kanäle: bis zu 8 Kanäle• RX-Empfindlichkeit: Typische Empfindlichkeitspegel (EU868/US915): -141 dBm bei SF12 BW 125 kHz -127 dBm bei SF7 BW 125 kHz-111 dBm bei FSK BW 50 kbit/s
 TX-Leistung: 22 dBm (max.)
LTE   Unterstützt Quectel EG915N — LTE-FDD(B1/B3/B7/B8/B20), GSM (EGSM900/DCS1800)
Stromversorgung   PoE (IEEE 802.3af/at-compliant), Mode B (midspan), 4/5(+),7/8(-), 42~57V DC
Energieverbrauch   10 W (max.)
Ethernet   RJ45 (10/100 Megabit/s) mit Überspannungs- und Blitzschutz
Antenne   SMA-Anschluss
Gehäusematerial   ABS, V0 UL-94
Gewicht   ca. 0,16 kg
Abmessungen   107 mm x 70 mm x 59 mm
Betriebstemperatur   -40 ˚C bis +60 ˚C
Lagertemperatur   -40 ˚C bis +85 ˚C
Betriebsfeuchtigkeit   0 % bis 95 % (nicht kondensierend)
Lagerfeuchtigkeit   0 % bis 95 % (nicht kondensierend)



Parameter der Funkübertragung

LoRaWAN

Merkmal Spezifikationen
Betriebsfrequenz • EU868, US915
• auf Anfrage — AS923, AU915, KR920, IN865
Sendeleistung 22 dBm (max.)
Empfindlichkeit des Empfängers Typische Empfindlichkeitspegel (EU868/US915):

-141 dBm bei SF12 BW 125 kHz

-127 dBm bei SF7 BW 125 kHz

-111 dBm bei FSK 50 kHz
