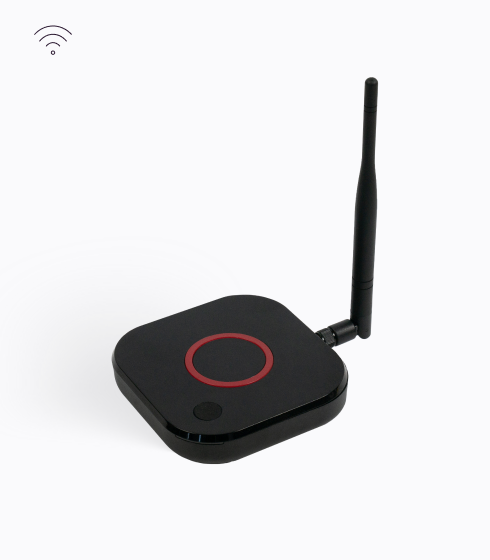

Jooby Indoor Gateway LoRaWAN 700 EU
Gateway (Basisstation) für Datenerfassung im LoRaWAN-Funknetz
Die Basisstation Jooby Indoor Gateway LoRaWAN ist für den Empfang von Daten von Funkmodulen und deren Übertragung an den Server vorgesehen. Das Gateway arbeitet mit LoRaWAN-Technologie, die die Übertragung von Informationen über große Entfernungen bei minimalem Energieverbrauch ermöglicht. Das Modell unterstützt bis zu 8 LoRaWAN-Kanäle, und die Verbindung zum Server kann über Ethernet, Wi-Fi oder LTE erfolgen.
JOOBY Indoor Gateway LoRaWAN 700 EU ist das funktionsreichste Modell der Produktreihe. Neben Ethernet, Wi-Fi und LTE unterstützt es die Stromversorgung über PoE, sodass Daten und Strom über ein einziges Ethernet-Kabel übertragen werden können. Das Gerät ist für den Indoor-Betrieb vorgesehen und unterstützt die Fernkonfiguration über eine Weboberfläche.
Im Lieferumfang sind eine externe LoRaWAN-Antenne und ein Netzadapter enthalten. Auf Kundenwunsch kann der Funktionsumfang des Gateways durch zusätzliche technische Lösungen erweitert werden.
*LoRaWAN® ist eine Marke, die unter Lizenz der LoRa Alliance® verwendet wird.
- Gehäuse РС/ABS V0 UL-94 (schwer entflammbar, schwarz)
- LoRaWAN-Konzentrator Ein Modul für maximal 8 Kanäle
- Kommunikation LoRaWAN, LTE, Ethernet, РоЕ, Wi-Fi
- Ferndatenerfassung LoRaWAN
- Echtzeituhr (RTC) Vorhanden
- Stromversorgung Externes Netzteil 10 W, 100–240 V, 5,0 V, EU-C und PoE
-
Anschlüsse und Verbindungsmöglichkeiten
2 × USB 2.0
Ethernet (LAN)
SIM-Karten-Steckplatz (Nano)
Anschluss für externe LoRaWAN-Antenne
- Interface Web-Oberfläche
- Funktionstaste Fn Vorhanden
Produktinformationen
- Übersicht
- Downloads
FUNKTIONSWEISE
Das Gateway arbeitet nach dem Prinzip eines stabilen Mobilfunknetzes. Es wird in der Nähe der Geräte installiert, die ihre Informationen über das LoRaWAN-Netz erfassen. So kann die Basisstation beispielsweise in Wohngebäuden oder Einrichtungen der städtischen Infrastruktur Daten von Radiomodulen aufnehmen, die die Messwerte von Gas-, Wärme-, Wasser- oder Stromzählern erfassen. Anschließend übermittelt das Gerät diese Informationen an den Server des Versorgungsanbieters.
SPEZIFIKATIONEN
| Merkmal |
Spezifikationen |
|
| Systemkomponenten | Arm Cortex-A7, DDR3 RAM 512 MB, 8 GB eMMc (optional auf 16 GB eMMc erweiterbar) | |
| LoRaWAN |
Typische Empfindlichkeitspegel (EU868/US915): -141 dBm bei SF12 BW 125 kHz -127 dBm bei SF7 BW 125 kHz -111 dBm bei FSK BW 50 kbit/s
|
|
| LoRaWAN-Funkfrequenzbereich (MHz) / LoRaWAN-Standard
|
863–873 / EU 868 | |
| Sendeleistung | Klasse 4 (33 dBm ±2 dB) für EGSM900
Klasse 1 (30 dBm ±2 dB) für DCS1800 Klasse E2 (27 dBm ±3 dB) für EGSM900 8-PSK Klasse E2 (26 dBm ±3 dB) für DCS1800 8-PSK Klasse 3 (23 dBm ±2 dB) für LTE-FDD-Bänder |
|
| Stromversorgung | Externes Netzteil 10 W, 100–240 V, 5,0 V, EU-C | |
| Energieverbrauch | 10 W (max.) | |
| Ethernet | RJ45 (10/100 Megabit/s) mit Überspannungs- und Blitzschutz | |
| LoRaWAN-Antenne | integrierte LTE-Antenne,
externe LoRaWAN-Antenne |
|
| Gehäusematerial | РС/ABS, V0 UL-94 | |
| Gewicht | ca. 0,210 kg | |
| Abmessungen | 127 мм x 116 мм x 28 мм | |
| Betriebstemperatur | -20 °C bis +60 °C | |
| Lagertemperatur | -40˚C bis +85˚C | |
| Betriebsfeuchtigkeit | 0% bis 90% bei einer Temperatur von 25 °C (nicht kondensierend) | |
| Lagerfeuchtigkeit | 0% bis 95% (nicht kondensierend) | |
| Befestigung | Das Gerät wird horizontal auf einer ebenen Fläche aufgestellt |
