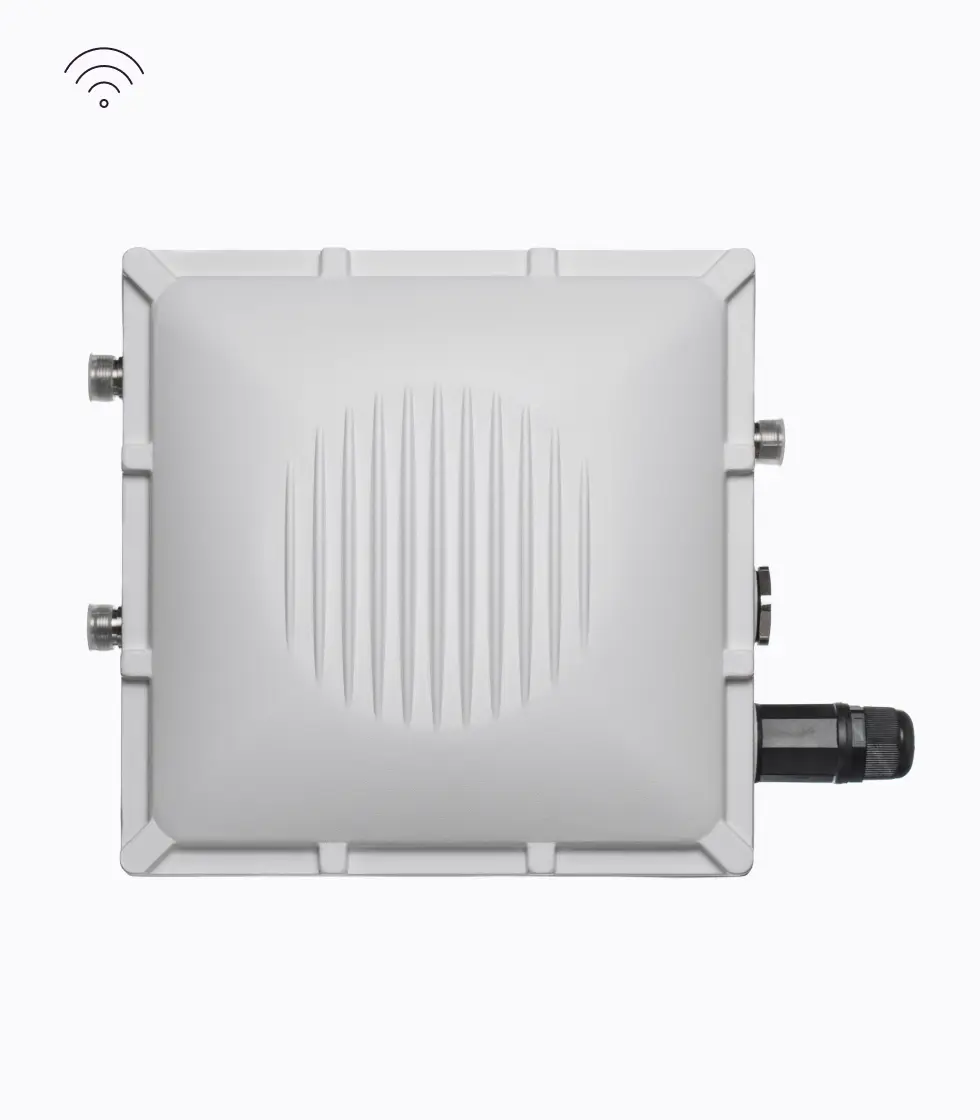

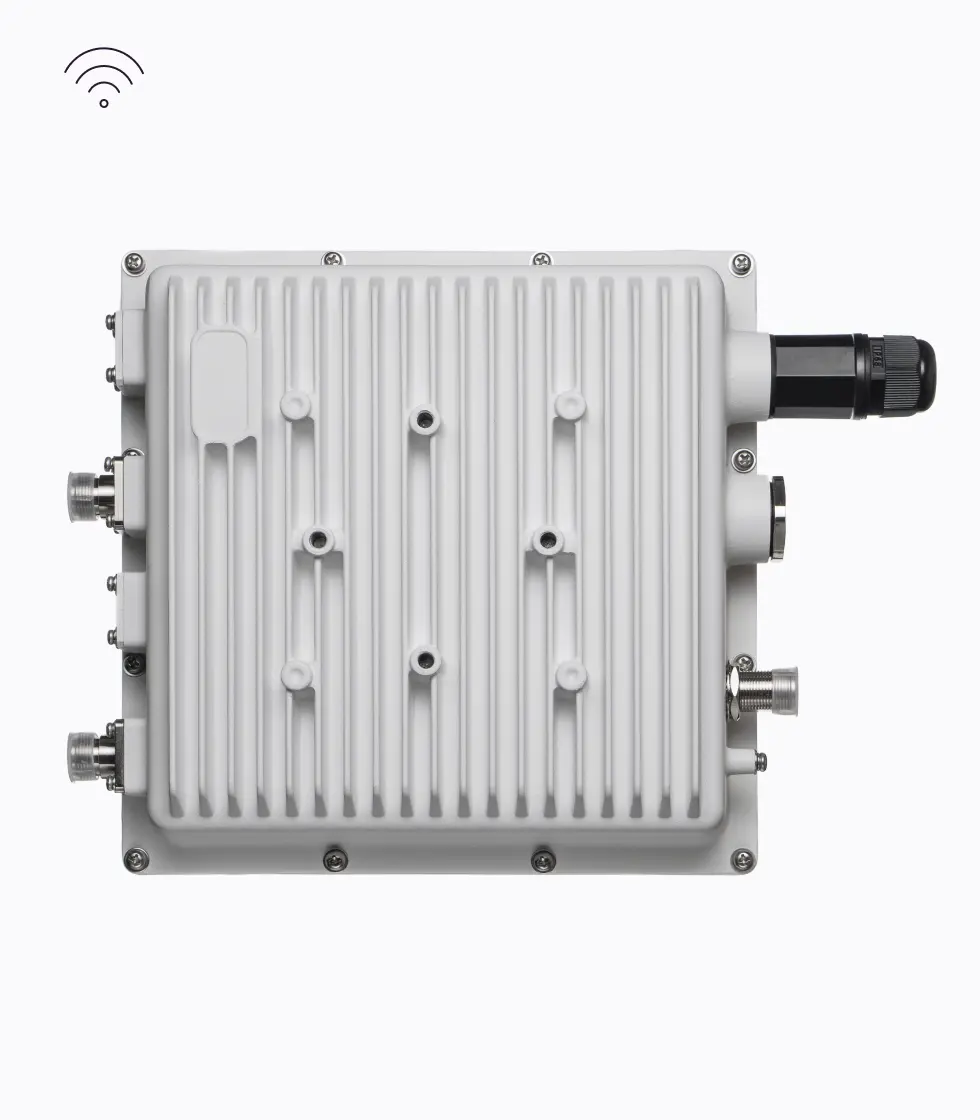

Jooby Outdoor-Gateway LoRaWAN 400 EU
LoRaWAN-Gateway (Basisstation) für den Einsatz im Außenbereich
Dieses Outdoor-Gateway für LoRaWAN-Funknetze* wurde speziell für den Betrieb im Außenbereich entwickelt. Das Gerät empfängt Messdaten von Funksensoren im LoRaWAN-Netzwerk, verschlüsselt sie und leitet sie über Netzwerkkabel an einen Server weiter, wo sie verarbeitet werden können.
Zuverlässige Sicherheit der Daten wird durch Gerätekomponenten in Industriequalität gewährleistet. Eine Auswahl an Montage- und Zubehörteilen sorgt für eine einfache Bedienung. Spezielle technische Lösungen können auf Kundenwunsch in die Konfiguration aufgenommen werden.
Es sind bis zu 8 LoRaWAN-Kanäle für den Betrieb verfügbar. Dieses Modell ist nicht mit einer Pufferbatterie ausgestattet.
*LoRaWAN® ist eine Marke, die unter Lizenz der LoRa Alliance® verwendet wird.

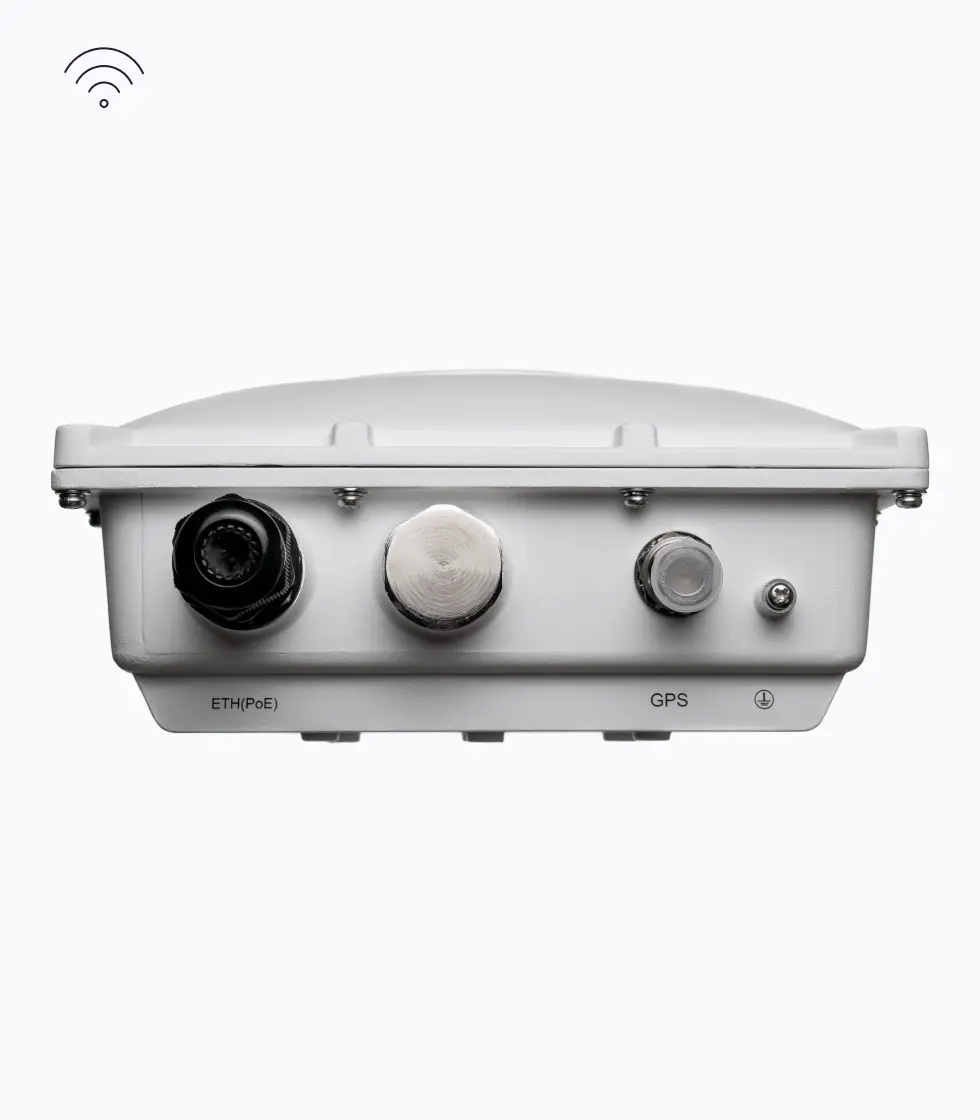

- Gehäuse Aluminiumdruckguss-Gehäuse der IP-Schutzklasse IP67 in Industriequalität und mit allen erforderlichen Kabelverschraubungen
- LoRa-Konzentrator Standardmäßig ein Modul für bis zu 8 Kanäle
- Backhaul LTE und Ethernet
- Fernablesung und Datenerfassung LoRaWAN
- Stromversorgung PoE (802.3af/at) mit Überspannungs- und Blitzschutz
- Pufferbatterie —
- Interface Web-Oberfläche
- Ortsbestimmung GNSS (GPS/GLONASS/Galileo/ BDS/QZSS/SBAS)
Produktinformationen
- Übersicht
- Downloads
WIE DAS GERÄT FUNKTIONIERT
Gateways bzw. Basisstationen sind für den Betrieb von Funknetzen erforderlich, darunter von solchen, die Sensoren verbinden. Sie werden in ihrer Nähe positioniert, zum Beispiel an einem Haus, in dem die Messdaten von Strom-, Gas- und Wasserzählern per Funk erfasst werden. Funkmodule übertragen die Zählerstände über das LoRaWAN-Netzwerk an das Gateway. Dieses leitet die Daten über LTE an einen Server weiter, wo sie analysiert werden und als Grundlage für die Abrechnung dienen können. Eine schnelle Datenübertragung kann dank der Verbindung über LAN-Netzwerke gewährleistet werden.
SPEZIFIKATIONEN
| Merkmal | Spezifikationen | |
| Systemkomponenten | Arm Cortex-A7, DDR3 RAM 512 MB, 8 GB eMMc (optional 16 GB eMMc) | |
| LoRaWAN
|
Typische Werte (EU868/US915): -141 dBm bei SF12 BW 125 kHz -127 dBm bei SF7 BW 125 kHz -111 dBm bei FSK 50 kbit/s
|
|
| LTE | Unterstützt Quectel EG915N – LTE-FDD(B1/B3/B7/B8/B20), GSM (EGSM900/DCS1800) | |
| GNSS | Integriertes Modul im LTE-Modul EG915N | |
| Stromversorgung | PoE (IEEE 802.3af/at-konform), Mode B (midspan), 4/5(+),7/8(-), 42~57 A DC | |
| Energieverbrauch | 10 W (max.) | |
| Ethernet | RJ45 (10/100 Mbps) mit Überspannungs- und Blitzschutz | |

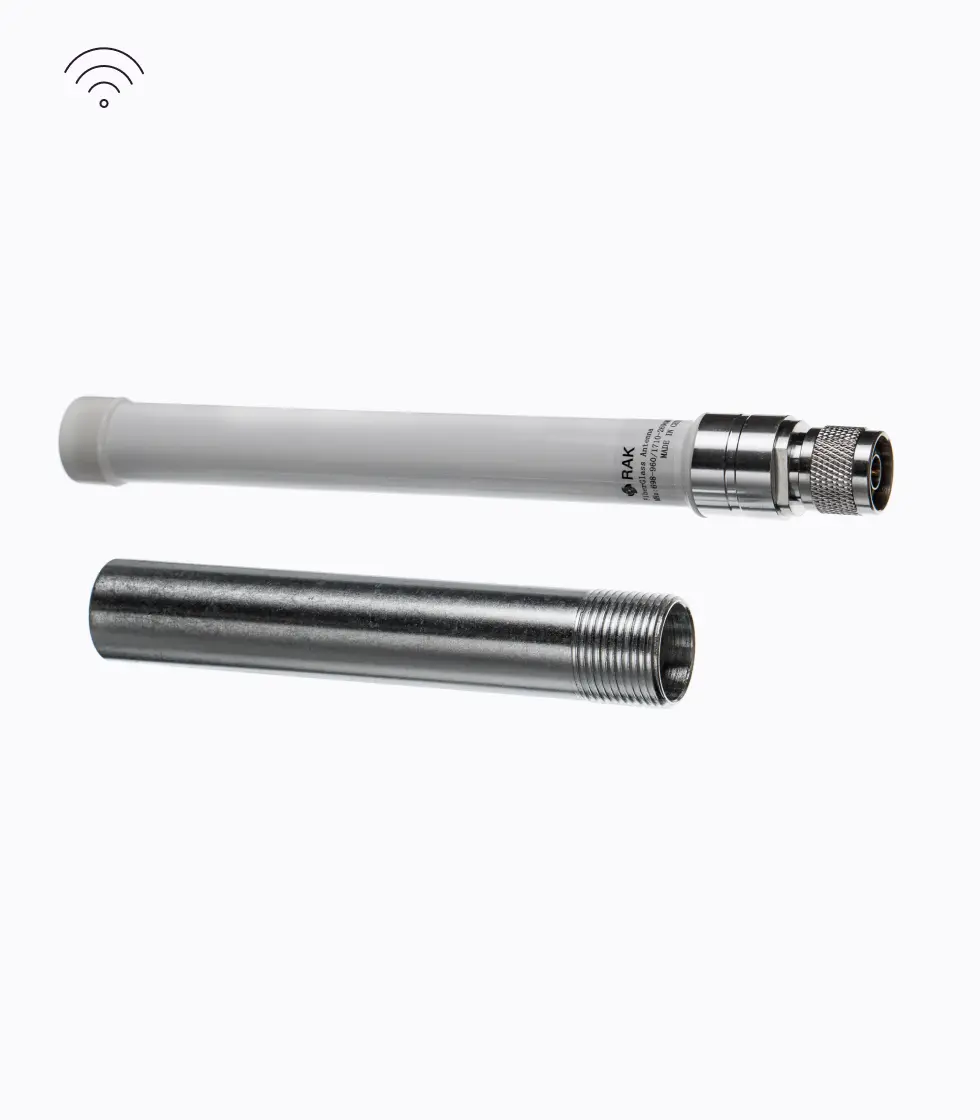

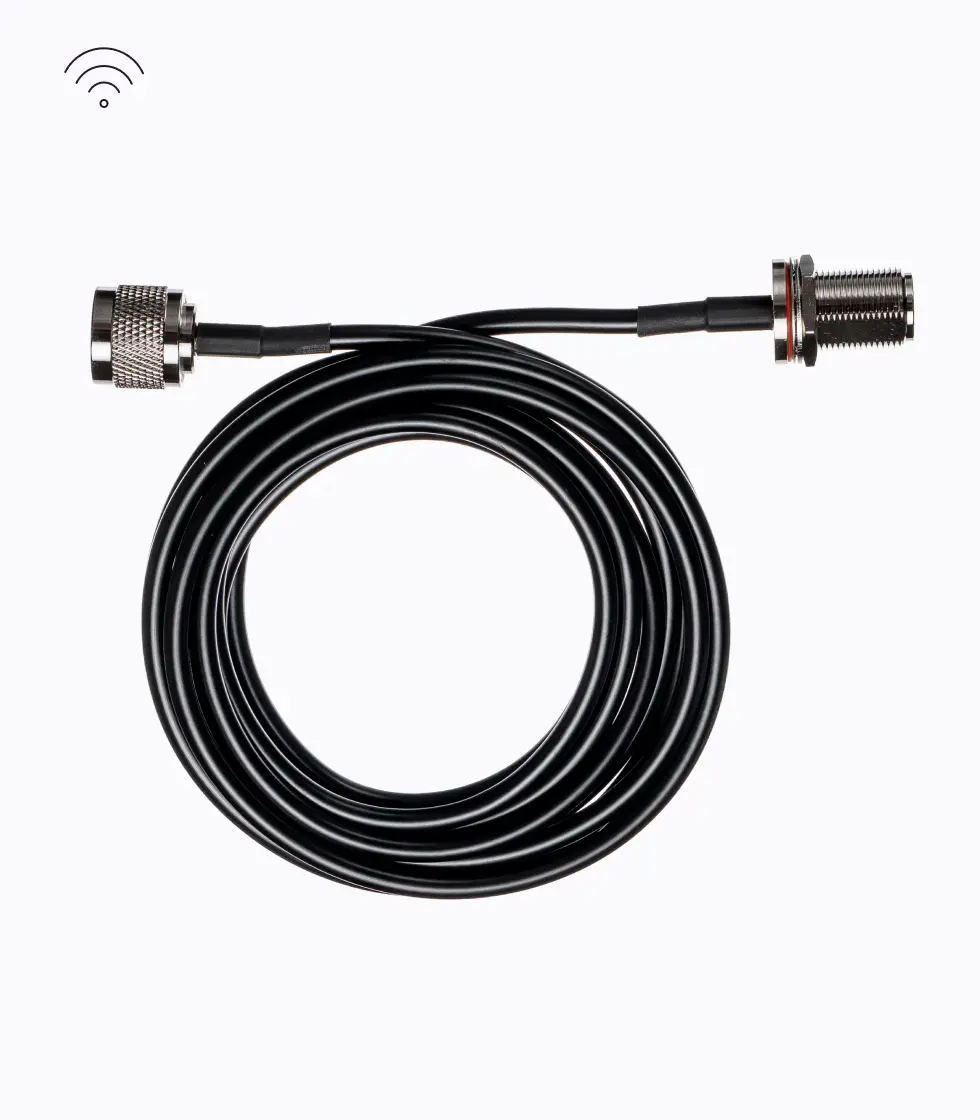

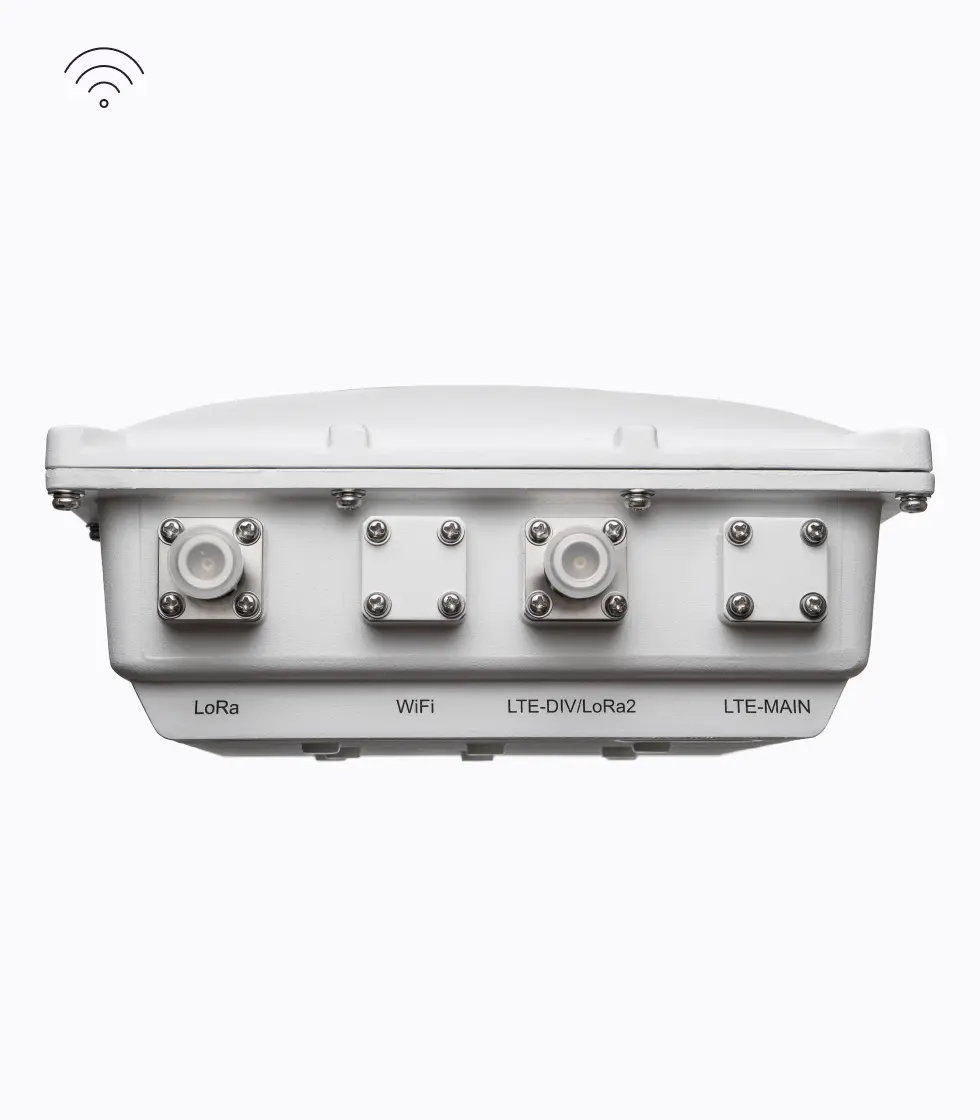

| Antenne | Verbindungstyp 3N | |
| IP-Schutzart | IP67 | |
| Gehäusematerial | Aluminium | |
| Gewicht | Ca. 2,3 kg | |
| Abmessungen | 220 mm x 220 mm x 104 mm | |
| Betriebstemperatur | -40 ˚C bis +60 ˚C | |
| Lagertemperatur | -40˚C bis +85 ˚C | |
| Betriebsfeuchtigkeit | 0 % bis 95 % (nicht kondensierend) | |
| Lagerfeuchtigkeit | 0 % bis 95 % (nicht kondensierend) | |

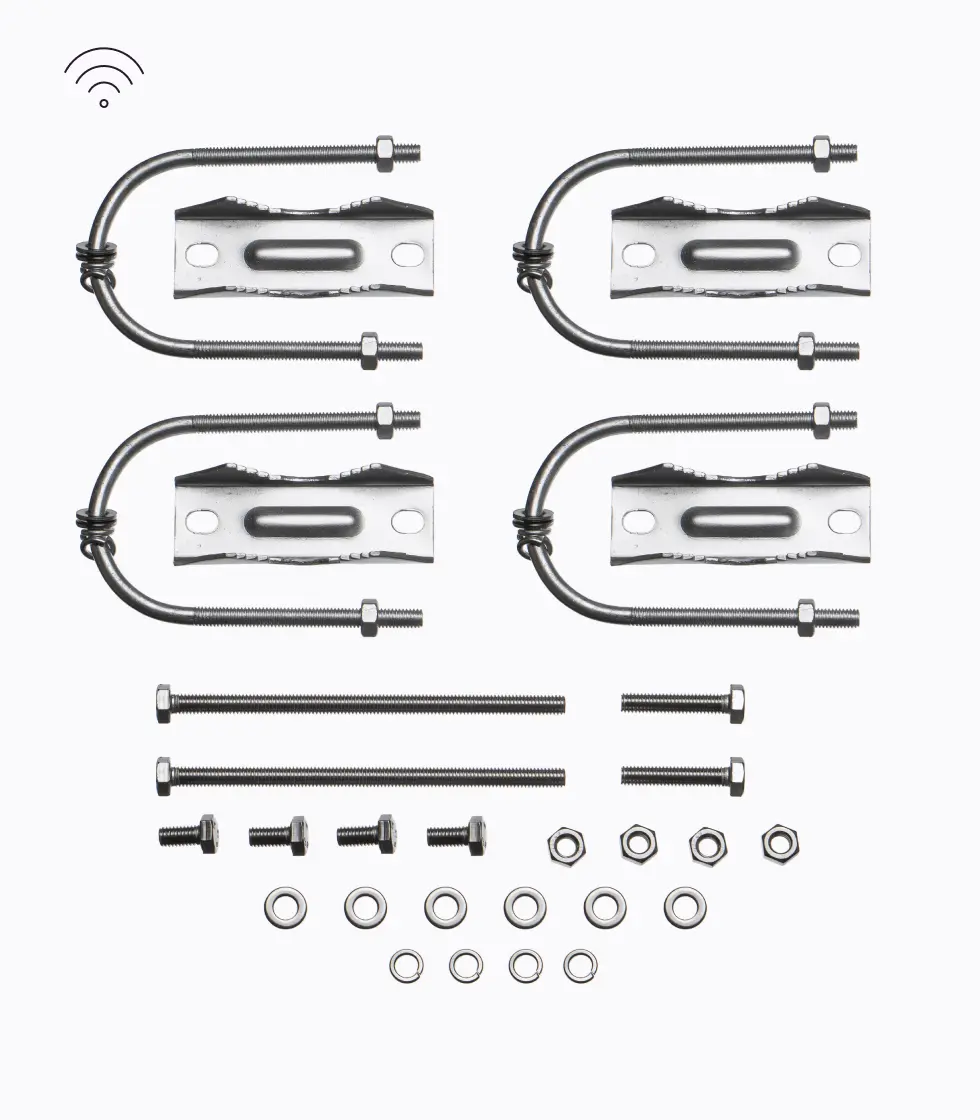

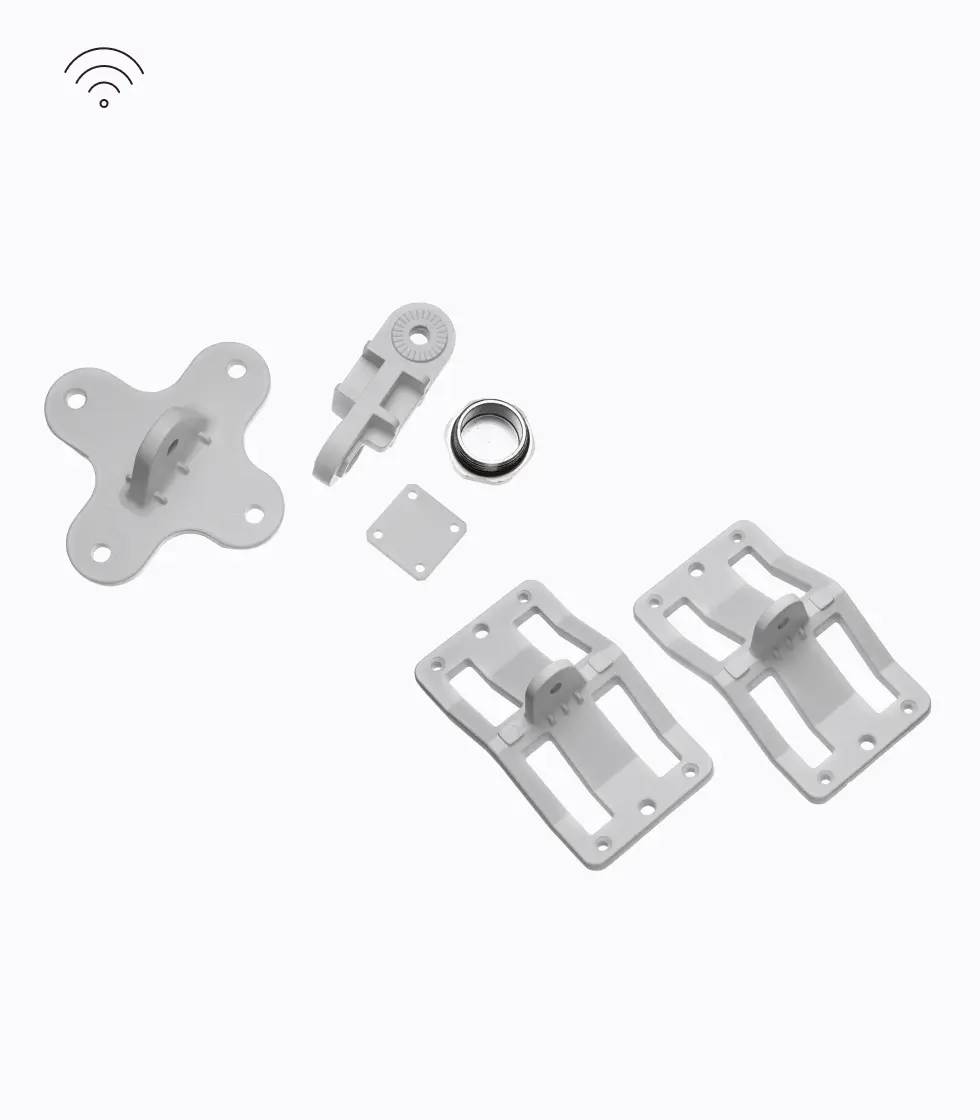

| Befestigung | Mast- oder Wandbefestigung |
Parameter der Funkübertragung
LoRaWAN
| Merkmal | Spezifikationen | |
|
Betriebsfrequenz |
• EU868, US915 • auf Anfrage — AS923, AU915, KR920, IN865 |
|
| Sendeleistung | 22 dBm (max.) | |
| Empfindlichkeit des Empfängers | Typische Werte (EU868/US915):
-141 dBm bei SF12 BW 125 kHz -127 dBm bei SF7 BW 125 kHz -111 dBm bei FSK 50 kbit/s |
