Інформація про продукт

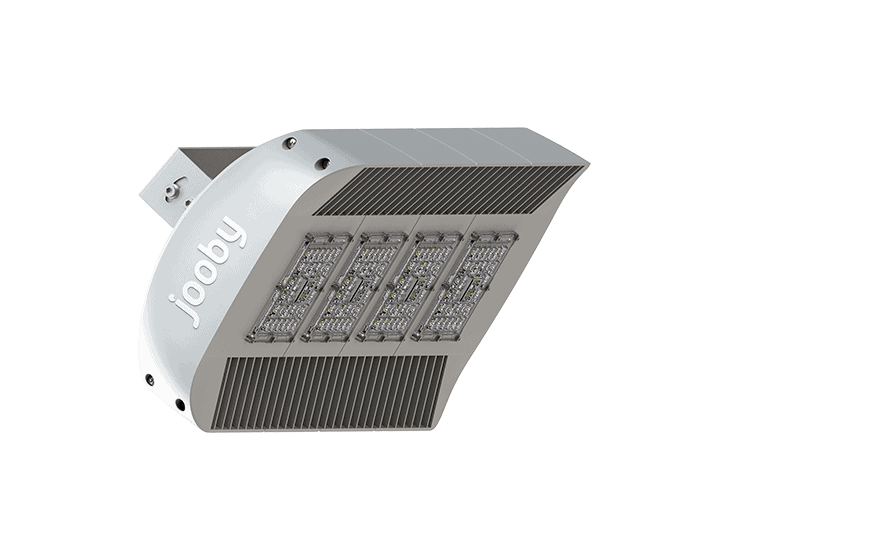

Прожектор Avenue S4-F-SMD обладнано чотирма світлодіодними SMD-секціями. Він споживає не більше як 320 Вт електроенергії та працює від мережевої напруги 120—280 В. Конструкція приладу вможливлює закріпити його на пласкій поверхні або підвісити на трос із гаком. Корпус прожектора захищено від вологи й пилу. Avenue S4-F-SMD сумісний з модулем димірування, грозозахисту й контролером розумного освітлення Avenue Smart Cover.
Avenue S4x80-F6/90-5K7L-Cr
Діапазон напруги живлення
120 В – 280 В
Коефіцієнт потужності
Строк служби
>100000 годин
Клас електробезпеки відповідно до EN 60598-1
І
Частота напруги живлення
50 Гц
IP66
Коефіцієнт збереження світлового потоку
L70
Інтенсивність відмов відповідно до нормованого строку служби
F50
Габаритні розміри й маса
Габаритні розміри
665x250x195 мм / 665x250x155 мм
Маса
11,9 – 12,4 кг
Площа проєкції
0,155 м2
Спосіб установлення
Кріплення до пласкої поверхні.
Кріплення до пласкої поверхні з регульованою шириною
Діапазон кутів нахилу
Avenue S4x80-XX/XX-5K7L-Cr-SPC-F3
Щоб підібрати найоптимальнішу форму кривої сили світла, використовують лінзи розсіювання. Jooby пропонує лінзи з такими кутами розсіювання:
Код опції
Кути розсіювання
Форма кривої сили світла
F6/30
30°
F6/65
65°
F6/90
90°
F7/18
18°
F7/22
22°
F7/30
30°
F7/45
45°
F7/1840
18°/40°
F7/115d
115°
F7/125
125°
Avenue S4xXX-XX-XXXX-XX-SPC-F3
Код опції
Потужність, Вт
Колірна температура (CCT), K
CRI
Світловий потік, лм
Світловидатність, лм/Вт
Клас енергоефективності
Виробник світлодіодів
S4x80-F6/30-3K7M-Cr
320
3000
70
40320
126
A++
Cree
S4x80-F6/30-3K8S-Cr
320
3000
80
36288
113
A+
Cree
S4x80-F6/30-4K7L-Cr
320
4000
70
42336
132
A++
Cree
S4x80-F6/30-4K8S-Cr
320
4000
80
38304
120
A+
Cree
S4x80-F6/30-5K7L-Cr
320
5000
70
42336
132
A++
Cree
S4x80-F6/65-3K7M-Cr
320
3000
70
40320
126
A++
Cree
S4x80-F6/65-3K8S-Cr
320
3000
80
36288
113
A+
Cree
S4x80-F6/65-4K7L-Cr
320
4000
70
42336
132
A++
Cree
S4x80-F6/65-4K8S-Cr
320
4000
80
38304
120
A+
Cree
S4x80-F6/65-5K7L-Cr
320
5000
70
42336
132
A++
Cree
S4x80-F6/90-3K7M-Cr
320
3000
70
40320
126
A++
Cree
S4x80-F6/90-3K8S-Cr
320
3000
80
36288
113
A+
Cree
S4x80-F6/90-4K7L-Cr
320
4000
70
42336
132
A++
Cree
S4x80-F6/90-4K8S-Cr
320
4000
80
38304
120
A+
Cree
S4x80-F6/90-5K7L-Cr
320
5000
70
42336
132
A++
Cree
S4x80-F7/115d-3K7I-Cr
320
3000
70
34560
108
A+
Cree
S4x80-F7/115d-3K8T-Cr
320
3000
80
30816
96
A+
Cree
S4x80-F7/115d-4K7S-Cr
320
4000
70
36288
113
A+
Cree
S4x80-F7/115d-4K8I-Cr
320
4000
80
32832
103
A+
Cree
S4x80-F7/115d-5K7S-Cr
320
5000
70
36288
113
A+
Cree
S4x80-F7/125-3K7L-Cr
320
3000
70
44160
138
A++
Cree
S4x80-F7/125-3K8M-Cr
320
3000
80
39376
123
A+
Cree
S4x80-F7/125-4K7H-Cr
320
4000
70
46368
145
A++
Cree
S4x80-F7/125-4K8L-Cr
320
4000
80
41952
131
A++
Cree
S4x80-F7/125-5K7H-Cr
320
5000
70
46368
145
A++
Cree
S4x80-F7/18-3K7M-Os
320
3000
70
40992
128
A++
Osram
S4x80-F7/18-3K8I-Os
320
3000
80
34848
109
A+
Osram
S4x80-F7/18-4K7L-Os
320
4000
70
44688
140
A++
Osram
S4x80-F7/18-4K8S-Os
320
4000
80
37312
117
A+
Osram
S4x80-F7/18-5K7L-Os
320
5000
70
44688
140
A++
Osram
S4x80-F7/1840-3K7M-Os
320
3000
70
40992
128
A++
Osram
S4x80-F7/1840-3K8I-Os
320
3000
80
34848
109
A+
Osram
S4x80-F7/1840-4K7L-Os
320
4000
70
44688
140
A++
Osram
S4x80-F7/1840-4K8S-Os
320
4000
80
37312
117
A+
Osram
S4x80-F7/1840-5K7L-Os
320
5000
70
44688
140
A++
Osram
S4x80-F7/22-3K7M-Os
320
3000
70
40992
128
A++
Osram
S4x80-F7/22-3K8I-Os
320
3000
80
34848
109
A+
Osram
S4x80-F7/22-4K7L-Os
320
4000
70
44688
140
A++
Osram
S4x80-F7/22-4K8S-Os
320
4000
80
37312
117
A+
Osram
S4x80-F7/22-5K7L-Os
320
5000
70
44688
140
A++
Osram
S4x80-F7/30-3K7L-Cr
320
3000
70
42240
132
A++
Cree
S4x80-F7/30-3K8S-Cr
320
3000
80
37664
118
A+
Cree
S4x80-F7/30-4K7L-Cr
320
4000
70
44352
139
A++
Cree
S4x80-F7/30-4K8M-Cr
320
4000
80
40128
125
A+
Cree
S4x80-F7/30-5K7L-Cr
320
5000
70
44352
139
A++
Cree
S4x80-F7/45-3K7L-Cr
320
3000
70
42240
132
A++
Cree
S4x80-F7/45-3K8S-Cr
320
3000
80
37664
118
A+
Cree
S4x80-F7/45-4K7L-Cr
320
4000
70
44352
139
A++
Cree
S4x80-F7/45-4K8M-Cr
320
4000
80
40128
125
A+
Cree
S4x80-F7/45-5K7L-Cr
320
5000
70
44352
139
A++
Cree
Прожектори можуть бути обладнані модулями димірування, що вможливить регулювати їхню яскравість зовнішніми системами керування за стандартними протоколами.
Модуль димірування встановлюють у передній відсік прожектора. У деяких випадках прожектори оснащуються другим зовнішнім кабелем для передавання сигналу димірування
Avenue S4x80-F6/90-5K7L-Cr-SPC-XXX
Код опції
Функція
Інтерфейс димірування
Додатковий кабель
D01
Димірування зовнішнім сигналом за аналоговим протоколом
0—10 V, 1—10 V
так
DL
Димірування зовнішнім сигналом за цифровим протоколом
DALI
так
DEM
Аварійне димірування під час перемикання живлення зі змінного струму на постійний
Установлений наперед рівень (10—70%)
немає
DCN
Димірування до постійного попередньо заданого рівня
Установлений наперед рівень (10—100%)
немає
DMV
Димірування через зміну напруги живлення
Зміна напруги живлення в діапазоні 170—220 В
немає
Прожектор може бути оснащений вбудованим блоком захисту від імпульсних перенапруг із сигнальним виходом. За наявності пристрою керування Avenue Smart Cover стан модуля захисту може передаватися в систему Jooby CMS.
Avenue S4x80-F6/90-5K7L-Cr-XXX
Код опції
Максимальна напруга імпульсу / відповідний йому струм, кВ/кА
Максимальний струм розряду в одному імпульсі, кА
Відповідність
Немає
відсутня/відсутній
відсутній
відсутня
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (category С Low)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (category С High)
Програмне забезпечення Jooby CMS
Мапа об’єкта із зазначенням розміщення прожекторів
Добова програма керування прожектором
Річна програма роботи прожекторів
Статистика роботи прожекторів у вигляді діаграми.
Як працює рішення Smart Lighting
Прилади
Мережа базових станцій LoRaWAN®
Програмне забезпечення Jooby CMS
Технічна підтримка
Avenue Smart Cover
Щоб перетворити звичайний прожектор Avenue на розумний, його треба укомплектувати вбудованим пристроєм керування (контролером) Avenue Smart Cover. Ця опція вможливлює під’єднувати прожектори до програми Jooby CMS для керування й моніторингу.
