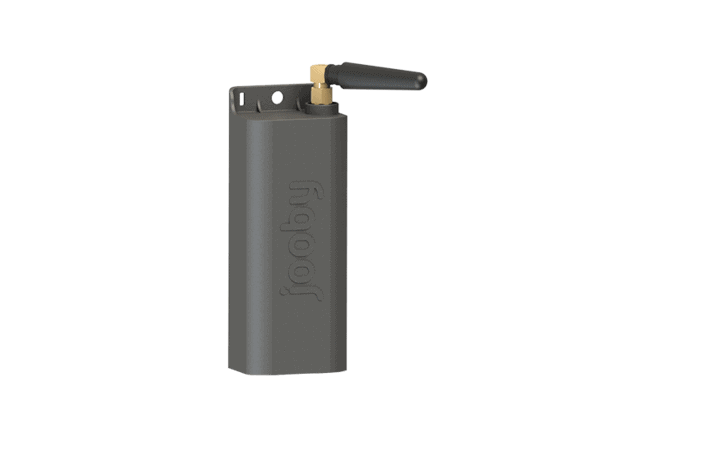

Контролер Jooby Luminaire Controller Embedded

Убудовуваний пристрій керування для світильників сторонніх виробників

Габарити

120х45х35 мм

Передавання даних

LoRa, Wi-Fi (опційно)

Інтерфейси димірування світильників

0-10V, DALI

Інформація про продукт

Загальні дані Характеристики Радіоінтерфейси

Jooby Luminaire Controller Embedded — це пристрій для автоматичного керування освітлювальними приладами. Контролер уможливлює регулювати яскравість світильників за розкладом, астрономічним календарем або сигналом давача руху. Luminaire Controller Embedded може передавати інформацію про роботу світильника в хмару Jooby, де оператор освітлювальної мережі може моніторити й регулювати її роботу.

Загальні дані

  • Пристрій установлюють у світильник будь-якого виробника й моделі, яку оснащено драйвером з функцією димірування, який має достатній обсяг внутрішнього простору.
  • Його використовують в опорах освітлення з убудованими світловими модулями, паркових світильниках та інших освітлювальних приладах.
  • Для керування яскравістю світильника використовує інтерфейси 0—10 V, 1—10 V, PWM або DALI.
  • Працює в мережі LoRa.
  • Упродовж року автономно змінює яскравість світильника за астрокалендарем.
  • Динамічне освітлення: автоматично регулює яскравість світильника за сигналом від убудованого або зовнішнього давача руху (купувати й встановлювати треба окремо).
  • Збирає й передає дані про роботу світильника. Інформація надходить у програму Jooby CMS для подальшого оброблення, візуалізації й видавання повідомлень оператору.

Technical data

Напруга живлення

120 – 280 В

Максимальна потужність навантаження

50/60 Гц

Середня споживана потужність у режимі очікування, не більше як

500 Вт

Клас електробезпеки відповідно до EN 60598-1

2,2 Вт

Габаритні розміри

0,5 Вт

Маса

0-10V, 1-10V, PWM, DALI

Керування яскравістю світильника

Jooby Luminaire Controller Embedded регулює яскравість світильника Avenue в межах 10—100% із кроком в 1%.

Автоматичний вибір інтерфейсу димірування.

Збирання даних і моніторинг світильника

Пристрій керування збирає інформацію про роботу світильника. Оператор системи отримує дані про:

  • напругу живлення;
  • струм живлення;
  • поточну споживану потужність;
  • коефіцієнт потужності;
  • сумарну спожиту енергію;
  • загальний час напрацювання;
  • температуру на платі керування;
  • рівень зовнішньої освітленості.

Умикання, вимикання й димірування за астрокалендарем

Luminaire Controller Embedded використовує астрокалендар і здатен упродовж року автономно керувати яскравістю світильника. Для цього пристрій застосовує:

  • Годинник реального часу, що зберігає налаштування часу в режимі сну, коли вимикається живлення.
  • Автоматичний розрахунок часу сходу й заходу сонця для кожного дня року. Під час обрахування пристрій зважає на географічне розміщення світильника.
  • Річну програму керування. Алгоритм здатен працювати без з’єднання з мережею LoRaWAN®.
  • Сумісність із TALQ.
  • До 4 добових програм, які вибирають відповідно до правил, за датою, днем тижня, робочими або вихідними днями.
  • Режим фіксованого часу вмикання/вимикання за астрокалендарем або давачем освітленості.
  • До 8 точок зміни яскравості в добовій програмі.

Радіотехнологія LoRa й мережева технологія LoRaWAN®

Jooby Luminaire Controller Embedded працює в бездротових мережах з технологією LoRaWAN®:

  • Працює в частотних діапазонах, що не потребують ліцензування.
  • Великий радіус дії.
  • Безпечне з’єднання з двома рівнями криптографічного захисту.
  • Низький рівень споживання енергії.

Технічні характеристики з’єднання LoRaWAN®

Модуляція

LoRa™ Spread-Spectrum class C

Чутливість приймача, дБм

від -118 до -136 dBm

Радіус дії в умовах прямої видимості

0,250 – 11 Кбітів/с

Частотний діапазон 1

до 15000 м

Випромінювана потужність

868,0 – 868,6 МГц

Коефіцієнт заповнення

25 мВт  (14 dBm)

Смуга частот завширшки

<1 %

Частотний діапазон 2

867,0 – 868,0 МГц

Випромінювана потужність

25 мВт  (14 dBm)

Коефіцієнт заповнення

<0,1 %

Смуга частот завширшки

125; 250 кГц

Частотний діапазон 3 (на приймання)

869,4 – 869,65 МГц

Коефіцієнт заповнення

<10 %

Смуга частот завширшки

125 кГц

Технологія ShortLink

Пристрій керування працює за технологією ShortLink, яка зв’язує світильники один з одним. ShortLink запускає функцію динамічного освітлення, коли спрацьовування давача руху на одному світильнику збільшує яскравість сусідніх. Система створює «світлову хвилю» перед пішоходом або автомобілем, що рухаються. Технологія ShortLink зменшує затримку спрацьовування пристрою до 0,01 с.

Технічні характеристики з’єднання LoRaWAN®

Модуляція

LoRa™ Spread-Spectrum

Частотний діапазон 1

869,7 – 870 МГц

Смуга частот завширшки

250 кГц

Випромінювана потужність

5 мВт (7 dBm)

Чутливість приймача, дБм

-120 dBm

Швидкість передавання даних, біт/с

0,250 – 11 Кбітів/с

Радіус дії в умовах прямої видимості

до 1 км

Налагоджувальний інтерфейс Wi-Fi

Avenue Smart Cover сумісний з модулем Wi-Fi. Інтерфейс використовують для тестування, перезапускання й оновлення прошивки пристрою.

Технічні характеристики з’єднання Wi-Fi

Протокол Wi-Fi

IEEE 802.11 b/g/n

Частотний діапазон 1

2,4 ГГц – 2,5 ГГц (2400 МГц – 2483,5 МГц)

Випромінювана потужність

14 dBm (за 72,2 Мбітів/с), 20 dBm (у режимі 802.11 b)

Чутливість приймача, дБм

від −72 до −98 dBm

Безпека

WPA/WPA2

Шифрування

WEP/TKIP/AES

Мережевий протокол

IPv4, TCP/UDP/HTTP/FTP

Радіус дії в умовах прямої видимості

до 100 м

Програмне забезпечення Jooby CMS

Мапа об’єкта із зазначенням розміщення прожекторів
Добова програма керування прожектором
Річна програма роботи прожекторів
Статистика роботи прожекторів у вигляді діаграми.
