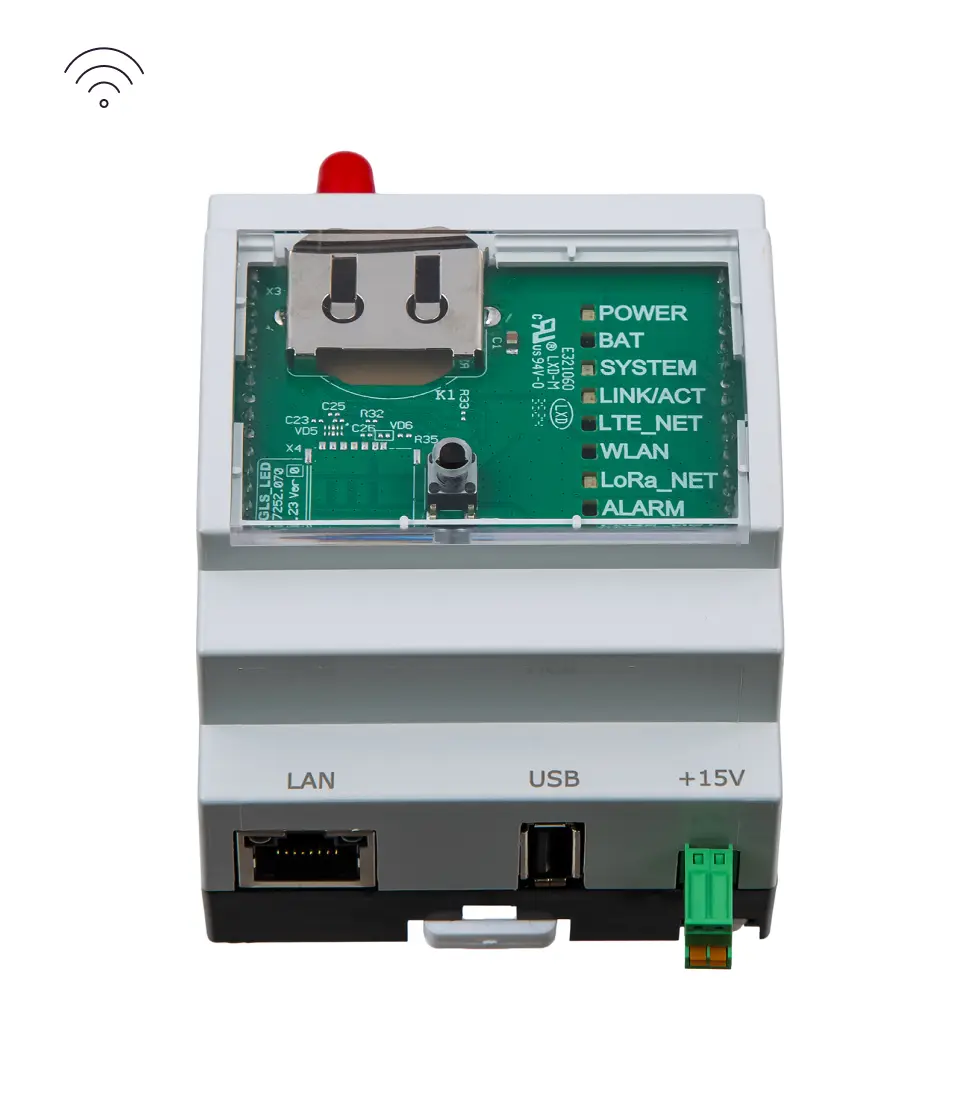

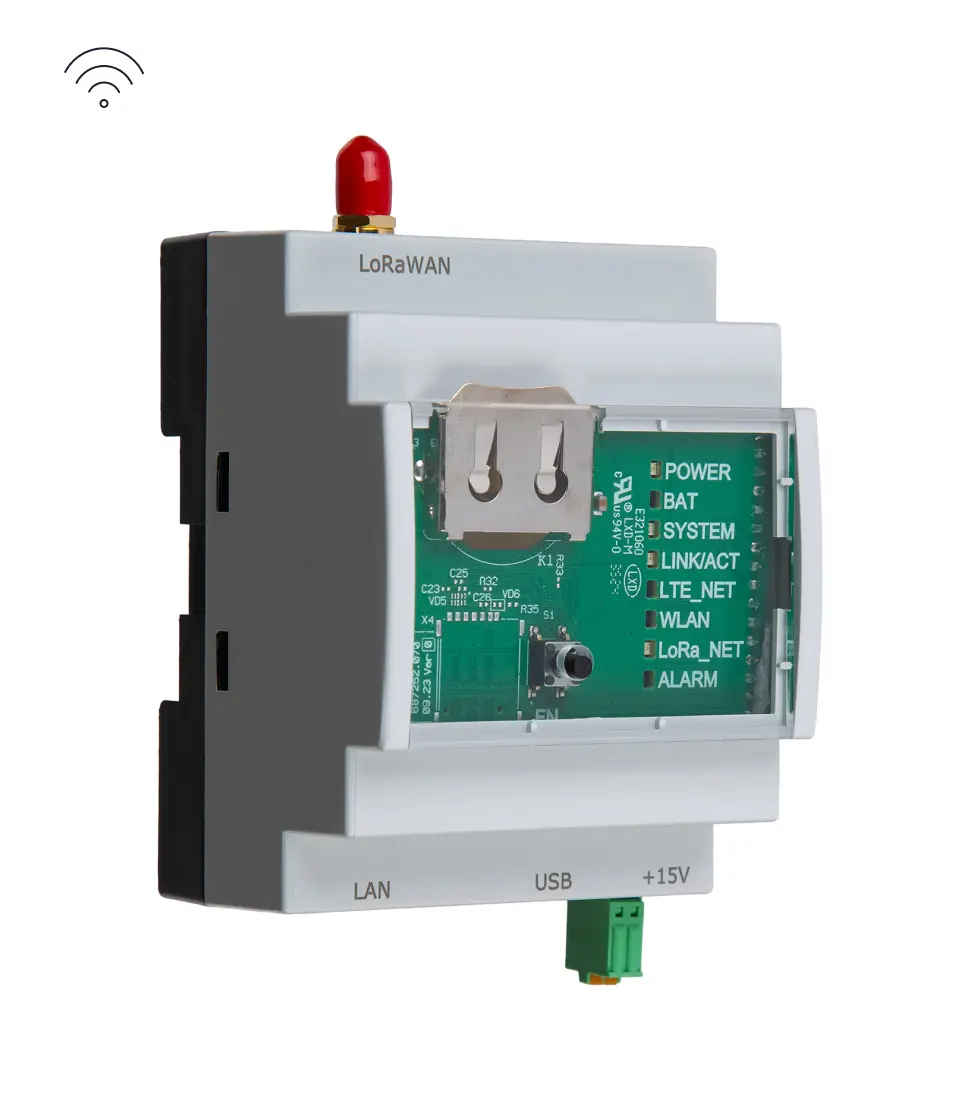

Jooby Indoor Gateway LoRaWAN 500 EU
Шлюз для збирання даних у мережах LoRaWAN
Jooby Indoor Gateway LoRaWAN – це базова станція, розроблена для приймання даних від радіомодулів і їх передавання на сервер. Пристрій працює за технологією LoRaWAN і може використовувати до 8 доступних каналів, що дає змогу організувати стабільний збір даних на значних відстанях за мінімального енергоспоживання радіомодулів.
Модель 500 EU призначена для indoor-інсталяцій і підтримує резервну RTC-батарею, яка допомагає зберігати точність часу за відсутності зовнішнього живлення. Завдяки промисловим компонентам шлюз забезпечує надійну роботу та захист даних, а також підтримує віддалене налаштування й керування через web-інтерфейс.

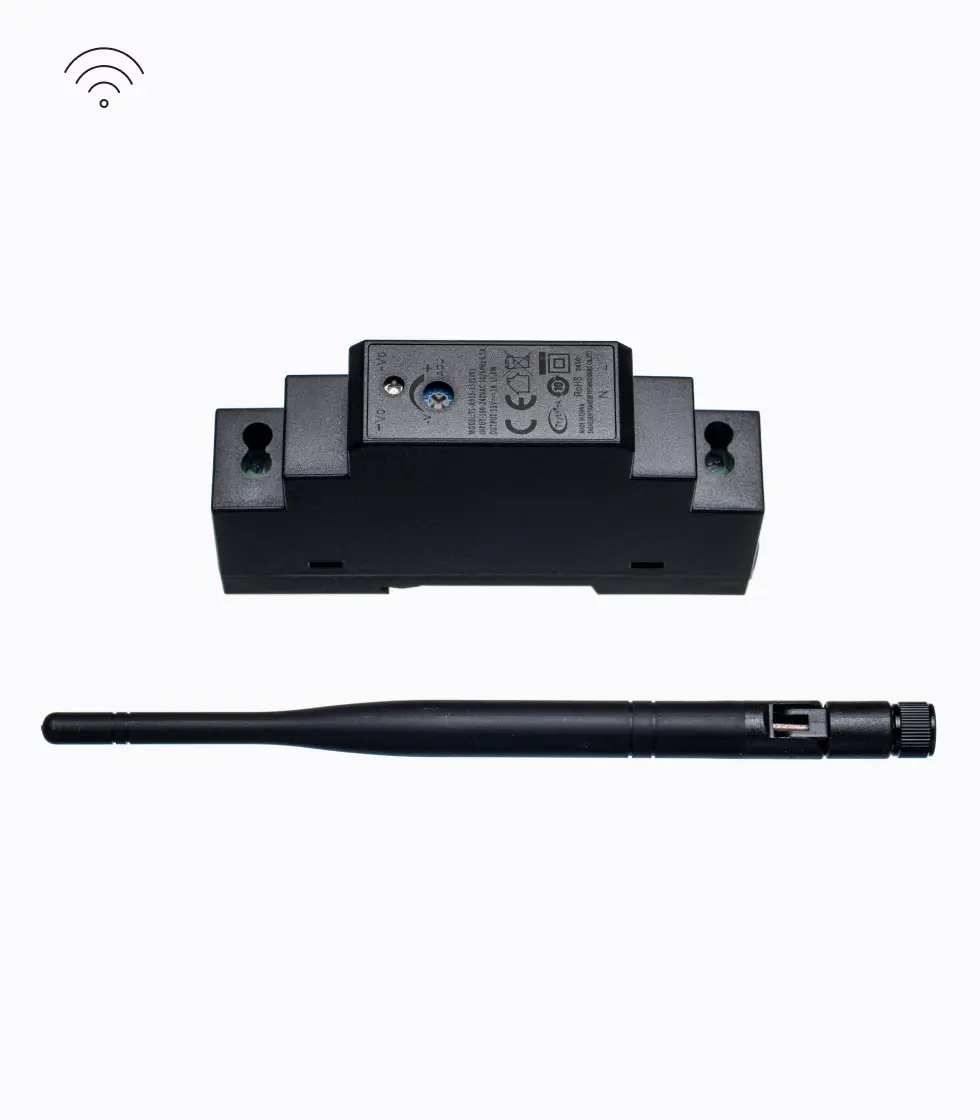

У комплекті постачаються кріплення та аксесуари, що спрощує встановлення й надійну фіксацію пристрою. На запит клієнта функціональність шлюзу може бути розширена за допомогою додаткових технічних рішень.
*LoRaWAN® — це зареєстрований товарний знак, який використовується за ліцензією від LoRa Alliance®.
- Корпус пластик V0 UL-94 (вогнетривкий) світло-сірого кольору
- Концентратор LoRaWAN Один модуль для максимум 8 каналів
- Зв’язок Ethernet
- Дистанційне збирання показників LoRaWAN
- Живлення Зовнішній адаптер живлення 220В/15В
- Резервне живлення Опція зовнішнього акумулятора — на запит
- Інтерфейс Web UI (веб-інтерфейс)
- Геопозиціонування На запит
- Годинник реального часу (ГРЧ) Є
- Функціональна кнопка Fn Є
-
Резервне живлення ГРЧ
Є
Li-ion батарея типу CR2032
Інформація про продукт
- Опис
- Завантаження
ПРИНЦИП РОБОТИ
Пристрій працює за принципом стабільної стільникової мережі. Його розміщують поблизу радіодатчиків, які збирають інформацію через мережу LoRaWAN. Наприклад, у житловому комплексі шлюз може отримувати дані від радіомодулів, які фіксують показники лічильників води, газу, тепла чи електроенергії. Після цього інформація передається на сервер постачальника ресурсу.
СПЕЦИФІКАЦІЯ
| Параметр | Технічні характеристики | |
| Комп’ютерна складова | Arm Cortex-A7, DDR3 RAM 512 МБ, 8 ГБ eMMc (додатково 16 ГБ eMMc) | |
| LoRaWAN | • Карта: SX1302 або SX1303 Mini PCIe
• Канали: до 8 каналів • RX-чутливість: стандартний рівень чутливості (EU868/US915): -141 дБм за ширини спектра SF12 125 кГц -127 дБм за ШС SF7 125 кГц -111 дБм за ШС FSK 50 кбіт/с
|
|
| LTE | Працює з Quectel EG915N — LTE-FDD(B1/B3/B7/B8/B20), GSM (EGSM900/DCS1800) | |
| Живлення | Зовнішній адаптер живлення 220В/15В | |
| Енергоспоживання | 10 Вт (макс.) | |
| Ethernet | RJ45 (10/100 Mбіт/с) із захистом від перенапруги та грозозахистом | |
| Антена LoRaWAN | На корпусі роз’єми типу SMA | |
| Матеріал корпусу | ABS, V0 UL-94 | |
| Вага | ~ 0,16 кг | |
| Габарити | 107 мм x 70 мм x 59 мм | |
| Робоча температура | Від -40˚C до +60˚C | |
| Температура зберігання | Від -40˚C до +85˚C | |
| Вологість під час експлуатації | Від 0% до 95% (працює без конденсації) | |
| Допустима вологість під час зберігання | Від 0% до 95% (працює без конденсації) | |

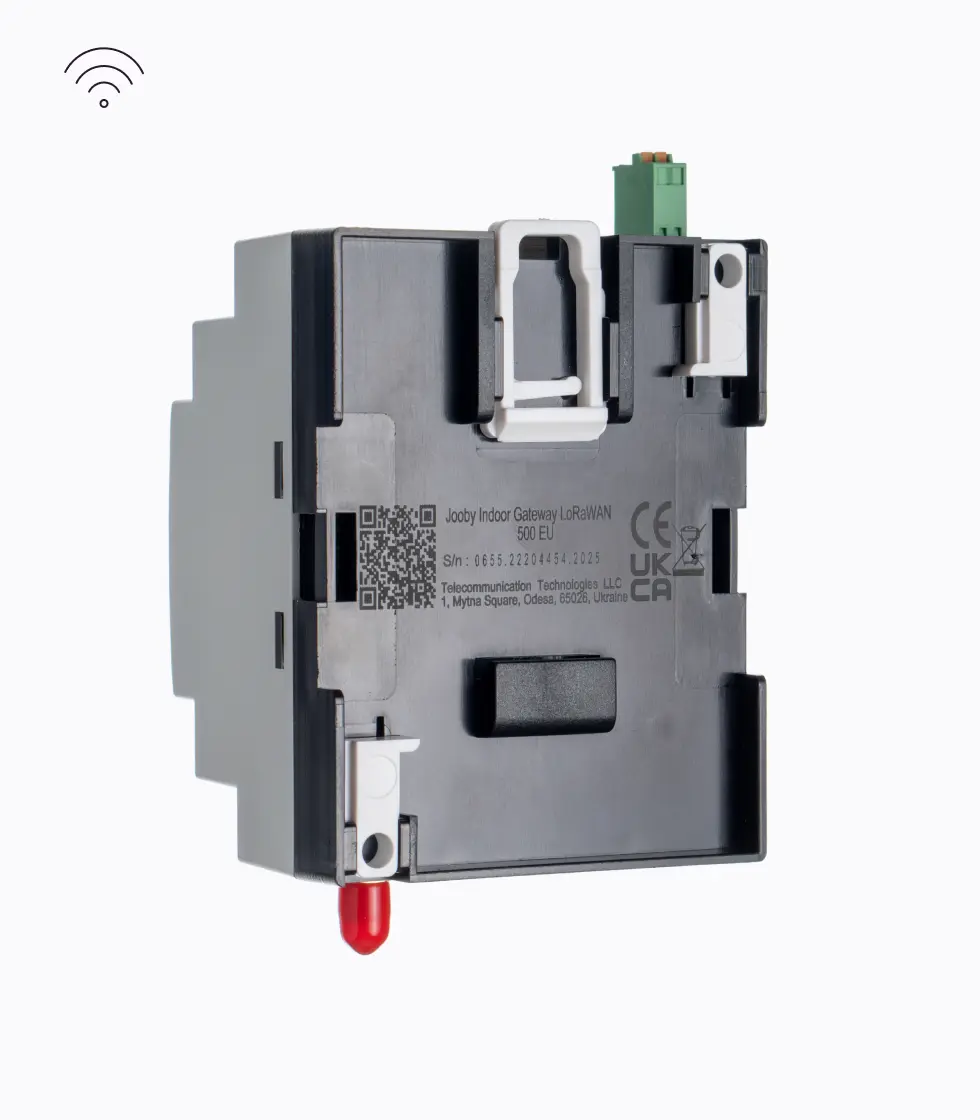

| Спосіб монтажу | Монтаж на DIN-рейку або на стіну |
Радіочастотні характеристики
LoRaWAN
| Параметр | Технічні характеристики |
| Робоча частота | • EU868, • за запитом – US915, AS923, AU915, KR920, IN865 |
| Потужність передавання | 22 дБм (макс.) |
| Чутливість приймача | Стандартний рівень чутливості (EU868/US915):
-141 дБм за ширини спектра SF12 125 кГц -127 дБм за ШС SF7 125 кГц -111 дБм за FSK 50 кГц
|
