Проєктування LoRaWAN-мережі: від пілоту до масштабування на рівень міста

Пілот починається з вимог до даних і SLA

Перед тим як планувати розміщення шлюзів, важливо заздалегідь визначити, які дані мережа має передавати і в якому режимі. Навіть у проєктах обліку профілі передавання можуть суттєво відрізнятися: в одних випадках достатньо 1–2 повідомлень на добу, в інших потрібна передача подій (наприклад, про втручання або аварію), а в третіх необхідний регулярний downlink для дистанційного налаштування або підтверджень. Якщо ці параметри не зафіксовані, пілот, як правило, виходить усередненим і потім погано масштабується до рівня міста.

На цьому етапі корисно розділити вимоги на три шари:

Вимоги до даних – періодичність, допустима затримка, частка втрат, поведінка при тимчасовій втраті зв’язку (буферизація/повтор).

Вимоги до експлуатації – час реакції на деградацію, вікно планових робіт, цільова доступність за районами.

Вимоги до безпеки – керування ключами, контроль доступу, аудит, сегментація.

Саме з цього набору вимог згодом формуються правила ADR, політика підтверджень і принципи розміщення інфраструктури.

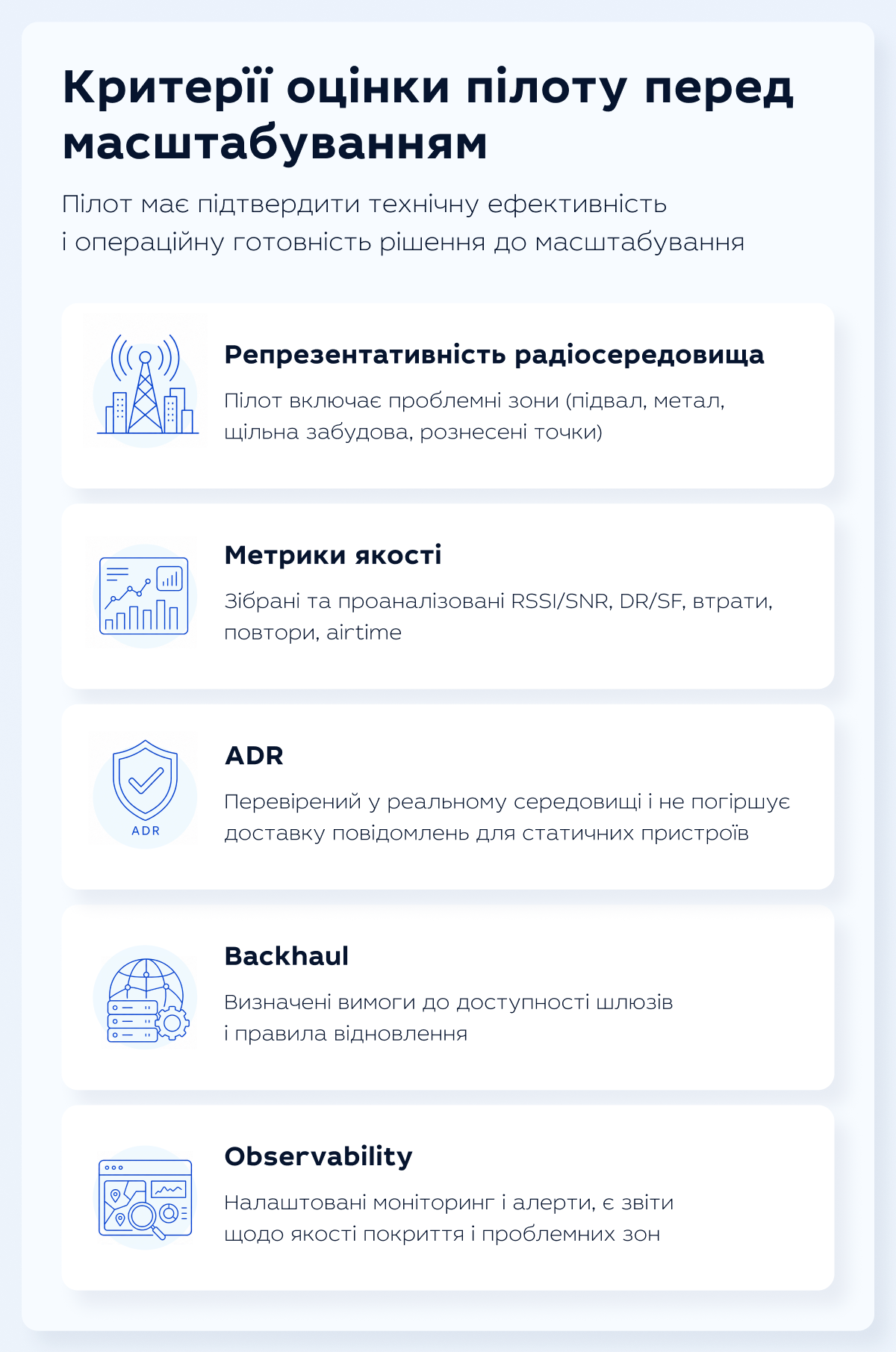

Пілот як інженерна перевірка радіосередовища, а не демонстрація зв’язку

Пілот часто проводять у «зручному» районі, де все заздалегідь передбачувано. Такий пілот показує, що технологія в принципі працює, але не показує, як мережа поводитиметься в проблемних місцях. Для проєкту, який має масштабуватися до міста, пілот має охоплювати різні типи радіосередовища: щільна забудова, підземні приміщення, екранування металом, рознесені точки.

На пілоті важливо збирати діагностичні метрики та зберігати їх у системі моніторингу, інакше масштабування перетворюється на здогадки. Окрім факту доставки пакетів, зазвичай аналізують RSSI/SNR, розподіл data rate (DR) і spreading factor (SF), частку втрат і причини повторів, а також фактичне навантаження ефіру (airtime).

Окрема тема – ADR (Adaptive Data Rate). Це механізм оптимізації швидкості передавання, часу в ефірі та енергоспоживання, який керує параметрами передавання (spreading factor, bandwidth, TX power). На пілоті ADR варто вмикати усвідомлено: він особливо корисний для статичних пристроїв і надає змогу зменшити навантаження на ефір при збереженні надійності. Якщо ADR не перевірений на пілоті, зі зростанням кількості пристроїв мережа може почати деградувати саме через неефективне використання ефіру.

Розміщення перших шлюзів: покриття, ємність і повторюваність

У міських проєктах помилки розміщення шлюзів часто проявляються не одразу. На пілоті «все працює», але після розширення з’являються зони з нестабільним зв’язком, зростає кількість повторів, а навантаження концентрується на частині шлюзів. Щоб цього уникнути, під час розміщення перших шлюзів зазвичай одночасно враховують два аспекти:

Покриття. Спочатку формують опорний шар мережі за рахунок шлюзів, встановлених у місцях із хорошими радіоумовами: на достатній висоті, з відкритим оглядом і мінімальним екрануванням. Потім за результатами вимірювань і метрик якості зв’язку додають точкові рішення для зон, де виникають стійкі провали покриття.

Ємність. Навіть за візуально достатнього покриття важливо оцінити, чи витримає мережа майбутнє навантаження за трафіком. У практичному сенсі це означає контроль часу в ефірі (airtime) для повідомлень, обережну політику підтверджень, щоб не створювати зайвий downlink, і коректно налаштований ADR, який допомагає підбирати режим передавання так, щоб знижувати навантаження на мережу без втрати надійності доставки.

На рівні міста також з’являється вимога до повторюваності: якщо пілотний шлюз «унікальний» (особливі умови монтажу/зв’язку/живлення), то при масштабуванні ви зіткнетеся з тим, що повторити такий вузол десятки разів буде складно і дорого. Тому вже на пілоті доцільно стандартизувати типові варіанти встановлення.

Канали зв’язку та доступність: мережа починається за межами радіоканалу

LoRaWAN-зв’язок не закінчується на шлюзі. Щоб мережа працювала стабільно, важливі три речі: підключення шлюзів до інтернету, надійність цього підключення і зрозумілі правила відновлення при збоях. Додатково потрібні базові заходи захисту: сегментація мережі, захищені канали зв’язку та контроль доступу до адміністрування шлюзів.

Підключення шлюзів до інтернету. Шлюз має стабільно передавати прийняті радіопакети до серверної частини. Тому важливо заздалегідь визначити, який тип підключення використовується (провідний, LTE тощо), який рівень доступності потрібен і як буде організована діагностика: що вважається інцидентом, хто і як на нього реагує, скільки часу допускається на відновлення.

Ситуації, коли проблема не в радіо, а у відсутності інтернету. Іноді складність виникає не через радіопокриття, а тому що на частині майданчиків неможливо або надто дорого забезпечити пряме підключення до інтернету. У таких випадках розглядають архітектури, де не кожен шлюз підключається до інтернету напряму.

Один із варіантів — шлюзова mesh-схема:

• прикордонний шлюз (Border Gateway) має підключення до інтернету і пов’язаний із мережевим сервером;
• ретрансляційні шлюзи (Relay Gateway) передають трафік до прикордонного шлюзу через локальну mesh-мережу.

Mesh-схема не замінює інтернет-підключення як таке. Вона допомагає у складних локаціях, де простіше організувати передавання даних до опорної точки з інтернетом, ніж забезпечувати окремий канал зв’язку на кожному майданчику.

Core і спостережуваність: що потрібно, щоб мережа не стала «чорним ящиком»

Перехід від пілоту до розгортання в районі зазвичай виявляє основну проблему: мережа стає складнішою, і без observability (системи спостережуваності, що надає можливість за метриками і подіями розуміти стан мережі та причини відхилень) важко відрізнити локальний інцидент від системної деградації. Тому вже на пілоті доцільно закласти базовий шар спостережуваності: метрики по шлюзах і пристроях, налаштовані сповіщення та зрозумілі звіти щодо якості покриття.

Практично це означає, що платформа має надавати експлуатаційній команді відповіді без тривалого ручного аналізу логів і даних. Наприклад, вона має показувати, у яких районах знизилася якість радіозв’язку, тобто де погіршилися типові показники прийому (SNR/RSSI), зросла частка втрат або повторних передавань і де через це збільшилися затримки або втрати повідомлень. Крім того, платформа має допомагати швидко виявляти нестабільні шлюзи (за доступністю та якістю каналу до серверної частини) і групи пристроїв, які частіше за інших втрачають зв’язок або переходять на менш ефективні режими передавання. На рівні міста саме такий шар моніторингу та звітності надає змогу керувати мережею за зрозумілими метриками і підтримувати стабільну якість сервісу.

Масштабування: районна модель і керування ємністю

Масштабування зазвичай відбувається хвилями: пілот – перший район – кілька районів – місто. На кожному етапі важливо зберігати єдині стандарти, інакше інфраструктура і пристрої починають «жити» за різними правилами, що різко ускладнює експлуатацію.

З інженерної точки зору на рівні міста мережу найчастіше обмежують ресурс радіоканалу і те, як саме пристрої передають дані. Тому команда проєкту має заздалегідь визначити профіль обміну даними в мережі: задати частоту надсилання повідомлень, визначити обсяг даних у кожному повідомленні, встановити випадки, коли потрібне підтвердження доставки, і оцінити, який додатковий службовий трафік створюють відповіді мережі (downlink).

Окремо важливо коректно налаштувати ADR: він допомагає підбирати режим передавання так, щоб повідомлення займали менше часу в ефірі і при цьому зберігалася надійність доставки.

Продукти Jooby: пристрої для кожного рівня масштабування

Під час масштабування LoRaWAN-проєкту зручніше, коли обладнання і програмна частина підтримують весь шлях розвитку мережі — від пілоту до міського рівня. У такій логіці зазвичай потрібні рішення на кількох рівнях:

Рівень пристроїв (end devices). Радіомодулі, сенсори і рішення для обліку, які можна стандартизувати за встановленням і профілем передавання даних. Це надає можливість зберігати повторюваність при зростанні парку пристроїв.

Рівень інфраструктури. Базові станції/шлюзи LoRaWAN для побудови мережі на об’єкті, у районі та далі по місту, з можливістю уніфікувати конфігурації та експлуатаційні процедури.

Рівень платформи. Централізований моніторинг мережі і пристроїв, контроль якості зв’язку, збирання даних і інтеграції з білінгом/SCADA/IoT-платформами.

Портфель Jooby містить пристрої польового рівня, інфраструктурні компоненти для побудови LoRaWAN-мережі та програмне забезпечення. Це надає змогу вести проєкт поетапно, не змінюючи архітектуру щоразу при розширенні зони покриття.

Міська LoRaWAN-мережа відрізняється від пілоту тим, що в ній критичними є стандарти, спостережуваність і керування ємністю. Пілот має бути інженерною перевіркою конкретного типу радіосередовища, а не демонстрацією роботи в зручній зоні. Масштабування потребує стабільного backhaul-контуру та експлуатаційної моделі, що надає змогу керувати якістю за районами. ADR і політика трафіку стають ключовими інструментами для збереження ємності і часу роботи пристроїв. А для складних локацій, де доступ до інтернету обмежений, можна розглядати relay/mesh-архітектури шлюзів як окремий інструмент розширення мережі.
