Информация о продукте

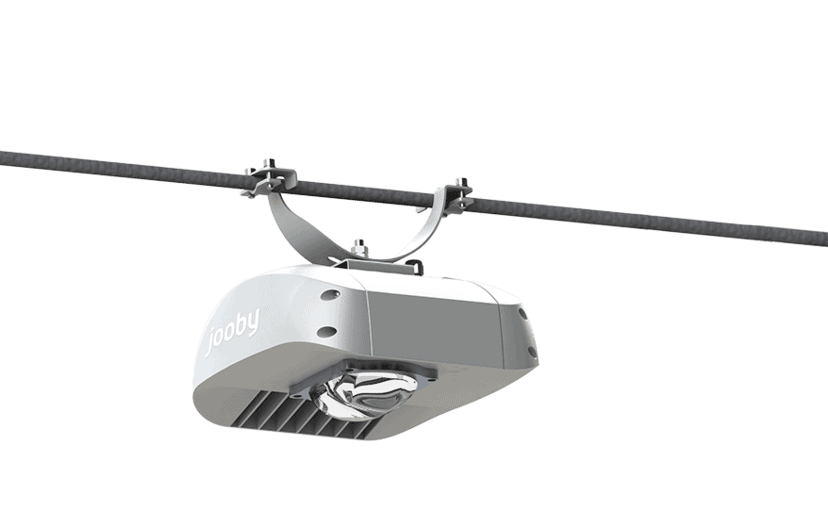

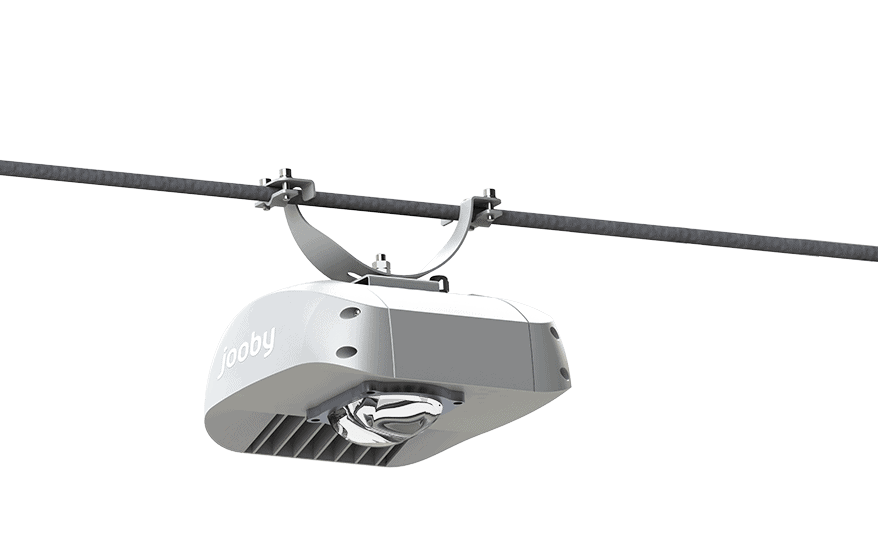

Avenue S1-S-COB — подвесной уличный светильник, оборудованный одной светодиодной COB-матрицей. Максимальная мощность потребления энергии — 80 Вт. Прибор работает от напряжения 120-280 В. Устройство защищено от пыли и влаги, а также совместимо с модулем грозовой защиты и диммирования. Светильники стабильно работают с контроллером умного управления Avenue Smart Cover.
Avenue S1x20-S1-5K7H-Ci-SPC-T1
Диапазон напряжения питания
120 В – 280 В
Коэффициент мощности
>0,98
Срок службы
>100000 часов
Класс электробезопасности в соответствии с ЕN 60598-1
І
Частота напряжения питания
50 Гц
Защита от пыли и влаги
IP66
Коэффициент сохранения светового потока
L70
Интенсивность отказов в соответствии с нормированным сроком службы
F50
Габаритные размеры и масса
Габаритные размеры
260x250x220 мм
Масса
4,2 кг
Площадь проекции
0,058 м2
Способ установки
Подвес на трос ø6-12,5 мм
Avenue S1x20-XX-5K7H-Ci-SPC-T1
Для наиболее эффективного использования, к светильнику можно подобрать линзу рассеивания. В зависимости от типа элемента можно изменить кривую силы света вдоль и поперек линии светильника.
Код опции
Углы рассеивания
Форма кривой силы светы
S1
145°/65°
S2
170°/120°
S3
160°/80°
Avenue S1xXX-XX-XXXX-XX-SPC-T1
Код опции
Мощность, Вт
Цветовая температура (CCT), K
CRI
Световой поток, лм
Светоотдача, лм/Вт
Класс энергоэффективности
Производитель светодиодов
S1x20-S1-3K7H-Ci
20
3000
70
2961
148
A++
Citizen
S1x20-S1-3K8L-Ci
20
3000
80
2793
140
A++
Citizen
S1x20-S1-4K7H-Ci
20
4000
70
3054
153
A++
Citizen
S1x20-S1-4K8L-Ci
20
4000
80
2868
143
A++
Citizen
S1x20-S1-5K7H-Ci
20
5000
70
3072
154
A++
Citizen
S1x20-S2-3K7H-Ci
20
3000
70
2961
148
A++
Citizen
S1x20-S2-3K8L-Ci
20
3000
80
2793
140
A++
Citizen
S1x20-S2-4K7H-Ci
20
4000
70
3054
153
A++
Citizen
S1x20-S2-4K8L-Ci
20
4000
80
2868
143
A++
Citizen
S1x20-S2-5K7H-Ci
20
5000
70
3072
154
A++
Citizen
S1x30-S1-3K7H-Ci
30
3000
70
4357
145
A++
Citizen
S1x30-S1-3K8L-Ci
30
3000
80
4134
138
A++
Citizen
S1x30-S1-4K7H-Ci
30
4000
70
4497
150
A++
Citizen
S1x30-S1-4K8L-Ci
30
4000
80
4218
141
A++
Citizen
S1x30-S1-5K7H-Ci
30
5000
70
4525
151
A++
Citizen
S1x30-S2-3K7H-Ci
30
3000
70
4357
145
A++
Citizen
S1x30-S2-3K8L-Ci
30
3000
80
4134
138
A++
Citizen
S1x30-S2-4K7H-Ci
30
4000
70
4497
150
A++
Citizen
S1x30-S2-4K8L-Ci
30
4000
80
4218
141
A++
Citizen
S1x30-S2-5K7H-Ci
30
5000
70
4525
151
A++
Citizen
S1x40-S1-3K7H-Ci
40
3000
70
6033
151
A++
Citizen
S1x40-S1-3K8L-Ci
40
3000
80
5698
142
A++
Citizen
S1x40-S1-4K7H-Ci
40
4000
70
6182
155
A++
Citizen
S1x40-S1-4K8L-Ci
40
4000
80
5847
146
A++
Citizen
S1x40-S1-5K7H-Ci
40
5000
70
6257
156
A++
Citizen
S1x40-S2-3K7H-Ci
40
3000
70
6033
151
A++
Citizen
S1x40-S2-3K8L-Ci
40
3000
80
5698
142
A++
Citizen
S1x40-S2-4K7H-Ci
40
4000
70
6182
155
A++
Citizen
S1x40-S2-4K8L-Ci
40
4000
80
5847
146
A++
Citizen
S1x40-S2-5K7H-Ci
40
5000
70
6257
156
A++
Citizen
S1x60-S1-3K7H-Ci
60
3000
70
8770
146
A++
Citizen
S1x60-S1-3K8L-Ci
60
3000
80
8323
139
A++
Citizen
S1x60-S1-4K7H-Ci
60
4000
70
9050
151
A++
Citizen
S1x60-S1-4K8L-Ci
60
4000
80
8491
142
A++
Citizen
S1x60-S1-5K7H-Ci
60
5000
70
9106
152
A++
Citizen
S1x60-S2-3K7H-Ci
60
3000
70
8770
146
A++
Citizen
S1x60-S2-3K8L-Ci
60
3000
80
8323
139
A++
Citizen
S1x60-S2-4K7H-Ci
60
4000
70
9050
151
A++
Citizen
S1x60-S2-4K8L-Ci
60
4000
80
8491
142
A++
Citizen
S1x60-S2-5K7H-Ci
60
5000
70
9106
152
A++
Citizen
S1x80-S1-3K7H-Ci
80
3000
70
11396
142
A++
Citizen
S1x80-S1-3K8L-Ci
80
3000
80
10800
135
A++
Citizen
S1x80-S1-4K7H-Ci
80
4000
70
11694
146
A++
Citizen
S1x80-S1-4K8L-Ci
80
4000
80
11024
138
A++
Citizen
S1x80-S1-5K7H-Ci
80
5000
70
11843
148
A++
Citizen
S1x80-S2-3K7H-Ci
80
3000
70
11396
142
A++
Citizen
S1x80-S2-3K8L-Ci
80
3000
80
10800
135
A++
Citizen
S1x80-S2-4K7H-Ci
80
4000
70
11694
146
A++
Citizen
S1x80-S2-4K8L-Ci
80
4000
80
11024
138
A++
Citizen
S1x80-S2-5K7H-Ci
80
5000
70
11843
148
A++
Citizen
Светильники могут быть оборудованы модулями диммирования, что позволит регулировать их яркость внешними системами управления по стандартным протоколам.
Модуль диммирования устанавливается в передний отсек светильника. В некоторых случаях светильники оснащаются вторым наружным кабелем для передачи сигнала диммирования.
Avenue S1x20-S1-5K7H-Ci-SPC-XXX-T1
Код опции
Функция
Интерфейс диммирования
Дополнительный кабель
D01
Диммирование внешним сигналом по аналоговому протоколу
0-10V, 1-10V
да
DL
Диммирование внешним сигналом по цифровому протоколу
DALI
да
DEM
Аварийное диммирование при переключении питания с переменного тока на постоянный
Предустановленный уровень (10-70%)
нет
DCN
Диммирование до постоянного предварительно заданного уровня
Предустановленный уровень (10-100%)
нет
DMV
Диммирование путем изменения напряжения питания
Изменение напряжения питания в диапазоне 170-220 В
нет
Светильник может оснащаться встроенным блоком защиты от импульсных перенапряжений с сигнальным выходом. При наличии устройства управления Avenue Smart Cover, состояние модуля защиты может передаваться в систему Jooby CMS.
Avenue S1x20-S1-5K7H-Ci-XXX-T1
Код опции
Максимальное напряжение импульса / соответствующий ему ток, кВ/кА
Максимальный ток разряда в одном импульсе, кА
Соответствие
Нет
отсутствует
отсутствует
отсутствует
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (category С Low)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (category С High)
Панель управления освещением
Jooby CMS — веб-приложение для удаленного контроля светильников. Регулировка яркости, календарные программы и умные сценарии работы экономят до 35% энергии по сравнению с обычным LED-освещением
Как работает решение Smart Lighting
Устройства
Сеть базовых станций LoRaWAN®
Программное обеспечение Jooby CMS
Техническая поддержка
Avenue Smart Cover
Для превращения обычного светильника Avenue в «умный», нужно укомплектовать его встроенным устройством управления (контроллером) Avenue Smart Cover. Эта опция позволяет подключать светильники к программе Jooby CMS для управления и мониторинга.
