Информация о продукте

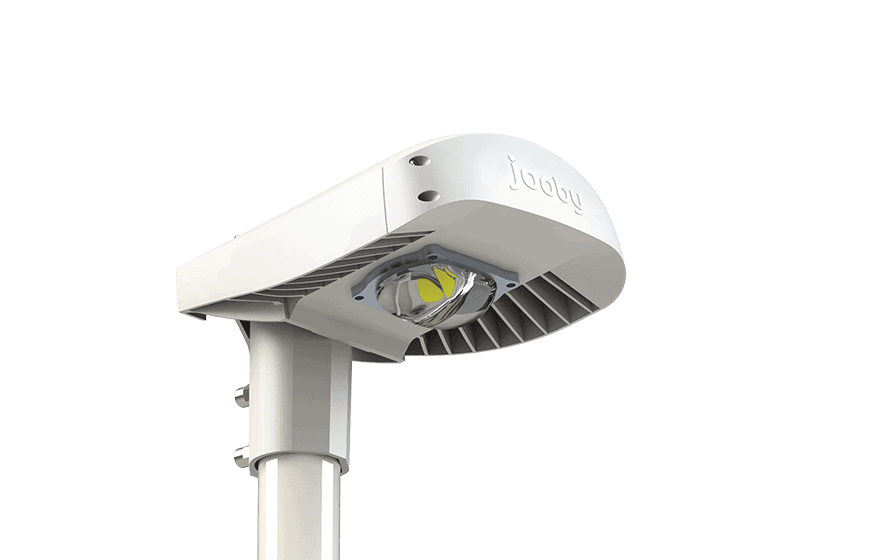

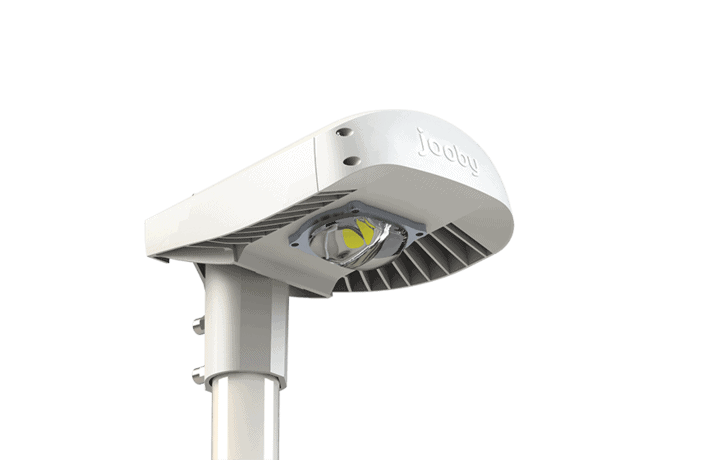

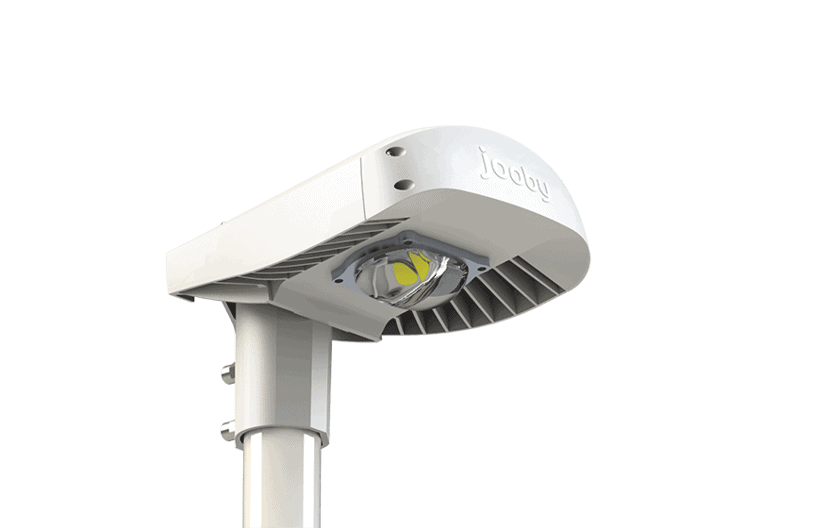

Avenue C1-S-COB — консольный уличный светильник Jooby c одной COB-матрицей. Максимальная потребляемая мощность прибора — не более 80 Вт. Светильник работает от городской электросети 120-220 В. Способы установки: консольный и торшерный. Устройство совместимо с модулем диммирования и контроллером управления Avenue Smart Cover.
Avenue C1x20-S1-5K7H-Ci-SPC
Диапазон напряжения питания
120 В – 280 В
Коэффициент мощности
>0,98
Срок службы
>100000 часов
Класс электробезопасности в соответствии с ЕN 60598-1
І
Частота напряжения питания
50 Гц
Защита от пыли и влаги
IP66
Коэффициент сохранения светового потока
L70
Интенсивность отказов в соответствии с нормированным сроком службы
F50
Габаритные размеры и масса
Габаритные размеры
390x250x130 мм
Масса
5,5 кг
Площадь проекции
0,07 м2
Способ установки
Консольный
Торшерный
Диапазон углов наклона
-5⁰…+30⁰
5⁰…+30⁰
Avenue C1x20-XX-5K7H-Ci-SPC
В зависимости от типа линз меняется распределение освещения. Кривая распределения меняется как вдоль оси светильника, так и поперек этой оси. Для каждого типа местности (парк, мост, парковка) можно подобрать наиболее подходящую.
Код опции
Углы рассеивания
Форма кривой силы светы
S1
145°/65°
S2
170°/120°
S3
160°/80°
Avenue C1xXX-XX-XXXX-XX-SPC
Код опции
Мощность, Вт
Цветовая температура (CCT), K
CRI
Световой поток, лм
Светоотдача, лм/Вт
Класс энергоэффективности
Производитель светодиодов
C1x20-S1-3K7H-Ci
20
3000
70
2961
148
A++
Citizen
C1x20-S1-3K8L-Ci
20
3000
80
2793
140
A++
Citizen
C1x20-S1-4K7H-Ci
20
4000
70
3054
153
A++
Citizen
C1x20-S1-4K8L-Ci
20
4000
80
2868
143
A++
Citizen
C1x20-S1-5K7H-Ci
20
5000
70
3072
154
A++
Citizen
C1x20-S2-3K7H-Ci
20
3000
70
2961
148
A++
Citizen
C1x20-S2-3K8L-Ci
20
3000
80
2793
140
A++
Citizen
C1x20-S2-4K7H-Ci
20
4000
70
3054
153
A++
Citizen
C1x20-S2-4K8L-Ci
20
4000
80
2868
143
A++
Citizen
C1x20-S2-5K7H-Ci
20
5000
70
3072
154
A++
Citizen
C1x20-S3-3K7H-Ci
20
3000
70
2961
148
A++
Citizen
C1x20-S3-3K8L-Ci
20
3000
80
2793
140
A++
Citizen
C1x20-S3-4K7H-Ci
20
4000
70
3054
153
A++
Citizen
C1x20-S3-4K8L-Ci
20
4000
80
2868
143
A++
Citizen
C1x20-S3-5K7H-Ci
20
5000
70
3072
154
A++
Citizen
C1x30-S1-3K7H-Ci
30
3000
70
4357
145
A++
Citizen
C1x30-S1-3K8L-Ci
30
3000
80
4134
138
A++
Citizen
C1x30-S1-4K7H-Ci
30
4000
70
4497
150
A++
Citizen
C1x30-S1-4K8L-Ci
30
4000
80
4218
141
A++
Citizen
C1x30-S1-5K7H-Ci
30
5000
70
4525
151
A++
Citizen
C1x30-S2-3K7H-Ci
30
3000
70
4357
145
A++
Citizen
C1x30-S2-3K8L-Ci
30
3000
80
4134
138
A++
Citizen
C1x30-S2-4K7H-Ci
30
4000
70
4497
150
A++
Citizen
C1x30-S2-4K8L-Ci
30
4000
80
4218
141
A++
Citizen
C1x30-S2-5K7H-Ci
30
5000
70
4525
151
A++
Citizen
C1x30-S3-3K7H-Ci
30
3000
70
4357
145
A++
Citizen
C1x30-S3-3K8L-Ci
30
3000
80
4134
138
A++
Citizen
C1x30-S3-4K7H-Ci
30
4000
70
4497
150
A++
Citizen
C1x30-S3-4K8L-Ci
30
4000
80
4218
141
A++
Citizen
C1x30-S3-5K7H-Ci
30
5000
70
4525
151
A++
Citizen
C1x40-S1-3K7H-Ci
40
3000
70
6033
151
A++
Citizen
C1x40-S1-3K8L-Ci
40
3000
80
5698
142
A++
Citizen
C1x40-S1-4K7H-Ci
40
4000
70
6182
155
A++
Citizen
C1x40-S1-4K8L-Ci
40
4000
80
5847
146
A++
Citizen
C1x40-S1-5K7H-Ci
40
5000
70
6257
156
A++
Citizen
C1x40-S2-3K7H-Ci
40
3000
70
6033
151
A++
Citizen
C1x40-S2-3K8L-Ci
40
3000
80
5698
142
A++
Citizen
C1x40-S2-4K7H-Ci
40
4000
70
6182
155
A++
Citizen
C1x40-S2-4K8L-Ci
40
4000
80
5847
146
A++
Citizen
C1x40-S2-5K7H-Ci
40
5000
70
6257
156
A++
Citizen
C1x40-S3-3K7H-Ci
40
3000
70
6033
151
A++
Citizen
C1x40-S3-3K8L-Ci
40
3000
80
5698
142
A++
Citizen
C1x40-S3-4K7H-Ci
40
4000
70
6182
155
A++
Citizen
C1x40-S3-4K8L-Ci
40
4000
80
5847
146
A++
Citizen
C1x40-S3-5K7H-Ci
40
5000
70
6257
156
A++
Citizen
C1x60-S1-3K7H-Ci
60
3000
70
8770
146
A++
Citizen
C1x60-S1-3K8L-Ci
60
3000
80
8323
139
A++
Citizen
C1x60-S1-4K7H-Ci
60
4000
70
9050
151
A++
Citizen
C1x60-S1-4K8L-Ci
60
4000
80
8491
142
A++
Citizen
C1x60-S1-5K7H-Ci
60
5000
70
9106
152
A++
Citizen
C1x60-S2-3K7H-Ci
60
3000
70
8770
146
A++
Citizen
C1x60-S2-3K8L-Ci
60
3000
80
8323
139
A++
Citizen
C1x60-S2-4K7H-Ci
60
4000
70
9050
151
A++
Citizen
C1x60-S2-4K8L-Ci
60
4000
80
8491
142
A++
Citizen
C1x60-S2-5K7H-Ci
60
5000
70
9106
152
A++
Citizen
C1x60-S3-3K7H-Ci
60
3000
70
8770
146
A++
Citizen
C1x60-S3-3K8L-Ci
60
3000
80
8323
139
A++
Citizen
C1x60-S3-4K7H-Ci
60
4000
70
9050
151
A++
Citizen
C1x60-S3-4K8L-Ci
60
4000
80
8491
142
A++
Citizen
C1x60-S3-5K7H-Ci
60
5000
70
9106
152
A++
Citizen
C1x80-S1-3K7H-Ci
80
3000
70
11396
142
A++
Citizen
C1x80-S1-3K8L-Ci
80
3000
80
10800
135
A++
Citizen
C1x80-S1-4K7L-Ci
80
4000
70
11694
146
A++
Citizen
C1x80-S1-4K8L-Ci
80
4000
80
11024
138
A++
Citizen
C1x80-S1-5K7H-Ci
80
5000
70
11843
148
A++
Citizen
C1x80-S2-3K7H-Ci
80
3000
70
11396
142
A++
Citizen
C1x80-S2-3K8L-Ci
80
3000
80
10800
135
A++
Citizen
C1x80-S2-4K7H-Ci
80
4000
70
11694
146
A++
Citizen
C1x80-S2-4K8L-Ci
80
4000
80
11024
138
A++
Citizen
C1x80-S2-5K7H-Ci
80
5000
70
11843
148
A++
Citizen
C1x80-S3-3K7H-Ci
80
3000
70
11396
142
A++
Citizen
C1x80-S3-3K8L-Ci
80
3000
80
10800
135
A++
Citizen
C1x80-S3-4K7H-Ci
80
4000
70
11694
146
A++
Citizen
C1x80-S3-4K8L-Ci
80
4000
80
11024
138
A++
Citizen
C1x80-S3-5K7H-Ci
80
5000
70
11843
148
A++
Citizen
Светильники могут быть оборудованы модулями диммирования, что позволит регулировать их яркость внешними системами управления по стандартным протоколам.
Модуль диммирования устанавливается в передний отсек светильника. В некоторых случаях светильники также оснащаются вторым наружным кабелем для передачи сигнала диммирования.
Avenue C1x20-S1-5K7H-Ci-SPC-XXX
Код опции
Функция
Интерфейс диммирования
Дополнительный кабель
D01
Диммирование внешним сигналом по аналоговому протоколу
0-10V, 1-10V
да
DL
Диммирование внешним сигналом по цифровому протоколу
DALI
да
DEM
Аварийное диммирование при переключении питания с переменного тока на постоянный
Предустановленный уровень (10-70%)
нет
DCN
Диммирование до постоянного предварительно заданного уровня
Предустановленный уровень (10-100%)
нет
DMV
Диммирование путем изменения напряжения питания
Изменение напряжения питания в диапазоне 170-220 В
нет
Светильник может оснащаться встроенным блоком защиты от импульсных перенапряжений с сигнальным выходом. При наличии устройства управления Avenue Smart Cover, состояние модуля защиты может передаваться в систему Jooby CMS.
Avenue C1x20-S1-5K7H-Ci-XXX
Код опции
Максимальное напряжение импульса / соответствующий ему ток, кВ/кА
Максимальный ток разряда в одном импульсе, кА
Соответствие
Нет
отсутствует
отсутствует
отсутствует
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (category С Low)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (category С High)
Панель управления освещением
Jooby CMS — веб-приложение для удаленного контроля светильников. Регулировка яркости, календарные программы и умные сценарии работы экономят до 35% энергии по сравнению с обычным LED-освещением
Как работает решение Smart Lighting
Устройства
Сеть базовых станций LoRaWAN®
Программное обеспечение Jooby CMS
Техническая поддержка
Avenue Smart Cover
Для превращения обычного светильника Avenue в «умный», нужно укомплектовать его встроенным устройством управления (контроллером) Avenue Smart Cover. Эта опция позволяет подключать светильники к программе Jooby CMS для управления и мониторинга.
Подробнее
