Produktinformationen

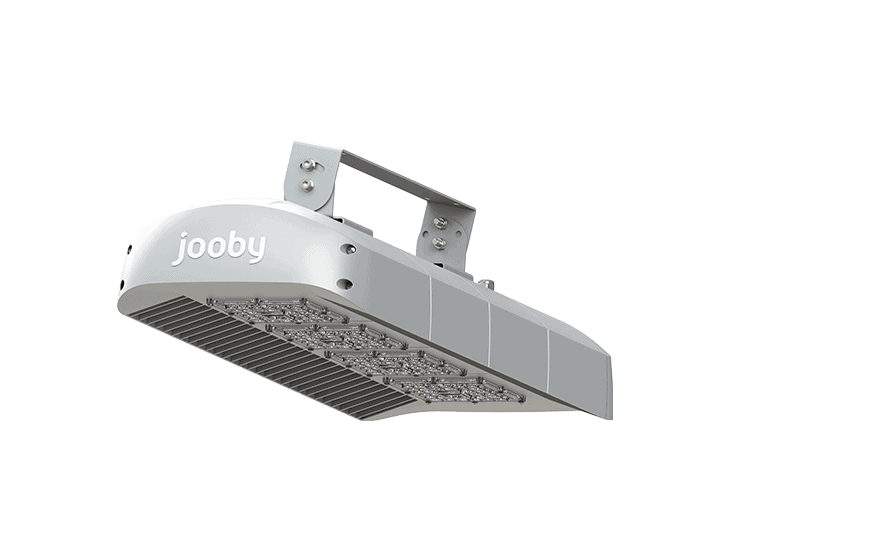

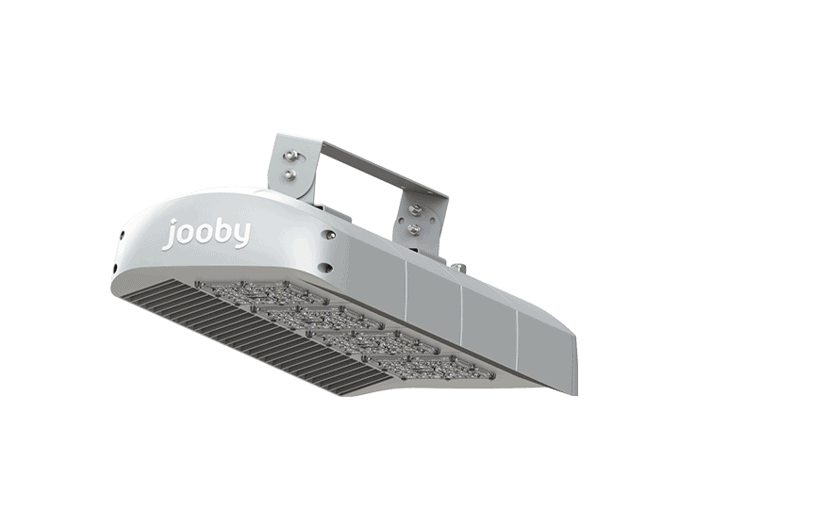

Die Avenue S4-F-SMD ist ein Flutlicht mit vier SMD-LED-Arrays, einem maximalen Energieverbrauch von 320 W und einer Eingangsspannung von 120–280 V.
Das Gerät kann mit einer Halterung auf einer flachen Oberfläche montiert oder mit einem Haken an einem Seil aufgehängt werden. Es ist staub- und feuchtigkeitsbeständig. Die Avenue S4-F-SMD ist kompatibel mit Avenue Smart Cover-Controllern sowie Überspannungsschutz- und Dimmmodulen.
Avenue S4x80-F6/90-5K7L-Cr
Eingangsspannungsbereich
120–280 V
Leistungsfaktor
>0,98
Lebensdauer
>100,000 Stunden
Schutzklasse gemäß EN 60598-1
І
Eingangsspannungsfrequenz
50 Hz
Schutzart (IP)
IP66
Wartungsfaktor
L70
Ausfallrate
F50
Abmessungen und Gewicht
Abmessungen
665x250x195 mm / 665x250x155 mm
Weight
11,9 – 12,4 kg
Projizierte Fläche
0,155 m2
Installation
Avenue S4x80-XX/XX-5K7L-Cr-SPC-F3
Die Lichtverteilungskurve des Geräts kann mit einer Vielzahl von Diffusorlinsen optimiert werden. Jooby bietet Linsen mit den folgenden Abstrahlwinkeln an:
Optionscode
Lichtverteilungswinkel
Lichtverteilungskurve
F6/30
30°
F6/65
65°
F6/90
90°
F7/18
18°
F7/22
22°
F7/30
30°
F7/45
45°
F7/1840
18°/40°
F7/115d
115°
F7/125
125°
Avenue S4xXX-XX-XXXX-XX-SPC-F3
Optionscode
Leistung, W
Farbtemperatur (CCT), K
CRI
Lichtstrom, lm
Effizienz, lm/W
Energieeffizienzklasse (EEK)
LED-Hersteller
S4x80-F6/30-3K7M-Cr
320
3000
70
40320
126
A++
Cree
S4x80-F6/30-3K8S-Cr
320
3000
80
36288
113
A+
Cree
S4x80-F6/30-4K7L-Cr
320
4000
70
42336
132
A++
Cree
S4x80-F6/30-4K8S-Cr
320
4000
80
38304
120
A+
Cree
S4x80-F6/30-5K7L-Cr
320
5000
70
42336
132
A++
Cree
S4x80-F6/65-3K7M-Cr
320
3000
70
40320
126
A++
Cree
S4x80-F6/65-3K8S-Cr
320
3000
80
36288
113
A+
Cree
S4x80-F6/65-4K7L-Cr
320
4000
70
42336
132
A++
Cree
S4x80-F6/65-4K8S-Cr
320
4000
80
38304
120
A+
Cree
S4x80-F6/65-5K7L-Cr
320
5000
70
42336
132
A++
Cree
S4x80-F6/90-3K7M-Cr
320
3000
70
40320
126
A++
Cree
S4x80-F6/90-3K8S-Cr
320
3000
80
36288
113
A+
Cree
S4x80-F6/90-4K7L-Cr
320
4000
70
42336
132
A++
Cree
S4x80-F6/90-4K8S-Cr
320
4000
80
38304
120
A+
Cree
S4x80-F6/90-5K7L-Cr
320
5000
70
42336
132
A++
Cree
S4x80-F7/115d-3K7I-Cr
320
3000
70
34560
108
A+
Cree
S4x80-F7/115d-3K8T-Cr
320
3000
80
30816
96
A+
Cree
S4x80-F7/115d-4K7S-Cr
320
4000
70
36288
113
A+
Cree
S4x80-F7/115d-4K8I-Cr
320
4000
80
32832
103
A+
Cree
S4x80-F7/115d-5K7S-Cr
320
5000
70
36288
113
A+
Cree
S4x80-F7/125-3K7L-Cr
320
3000
70
44160
138
A++
Cree
S4x80-F7/125-3K8M-Cr
320
3000
80
39376
123
A+
Cree
S4x80-F7/125-4K7H-Cr
320
4000
70
46368
145
A++
Cree
S4x80-F7/125-4K8L-Cr
320
4000
80
41952
131
A++
Cree
S4x80-F7/125-5K7H-Cr
320
5000
70
46368
145
A++
Cree
S4x80-F7/18-3K7M-Os
320
3000
70
40992
128
A++
Osram
S4x80-F7/18-3K8I-Os
320
3000
80
34848
109
A+
Osram
S4x80-F7/18-4K7L-Os
320
4000
70
44688
140
A++
Osram
S4x80-F7/18-4K8S-Os
320
4000
80
37312
117
A+
Osram
S4x80-F7/18-5K7L-Os
320
5000
70
44688
140
A++
Osram
S4x80-F7/1840-3K7M-Os
320
3000
70
40992
128
A++
Osram
S4x80-F7/1840-3K8I-Os
320
3000
80
34848
109
A+
Osram
S4x80-F7/1840-4K7L-Os
320
4000
70
44688
140
A++
Osram
S4x80-F7/1840-4K8S-Os
320
4000
80
37312
117
A+
Osram
S4x80-F7/1840-5K7L-Os
320
5000
70
44688
140
A++
Osram
S4x80-F7/22-3K7M-Os
320
3000
70
40992
128
A++
Osram
S4x80-F7/22-3K8I-Os
320
3000
80
34848
109
A+
Osram
S4x80-F7/22-4K7L-Os
320
4000
70
44688
140
A++
Osram
S4x80-F7/22-4K8S-Os
320
4000
80
37312
117
A+
Osram
S4x80-F7/22-5K7L-Os
320
5000
70
44688
140
A++
Osram
S4x80-F7/30-3K7L-Cr
320
3000
70
42240
132
A++
Cree
S4x80-F7/30-3K8S-Cr
320
3000
80
37664
118
A+
Cree
S4x80-F7/30-4K7L-Cr
320
4000
70
44352
139
A++
Cree
S4x80-F7/30-4K8M-Cr
320
4000
80
40128
125
A+
Cree
S4x80-F7/30-5K7L-Cr
320
5000
70
44352
139
A++
Cree
S4x80-F7/45-3K7L-Cr
320
3000
70
42240
132
A++
Cree
S4x80-F7/45-3K8S-Cr
320
3000
80
37664
118
A+
Cree
S4x80-F7/45-4K7L-Cr
320
4000
70
44352
139
A++
Cree
S4x80-F7/45-4K8M-Cr
320
4000
80
40128
125
A+
Cree
S4x80-F7/45-5K7L-Cr
320
5000
70
44352
139
A++
Cree
Das Flutlicht kann mit einem Dimmmodul ausgestattet werden, das über ein Drittanbieter-Steuerungssystem mit Standard-Dimmprotokollen gesteuert werden kann.
Das Dimmmodul wird im vorderen Fach des Flutlichts installiert. In einigen Fällen sind die Flutlichter mit einem zusätzlichen externen Kabel ausgestattet, um das Dimmsignal zu empfangen.
Avenue S4x80-F6/90-5K7L-Cr-SPC-XXX
Optionscode
Eigenschaften
Dimm-Schnittstelle
Zusätzliches Signalkabel
D01
Externes Dimmen über Analogprotokoll
0–10 V, 1–10 V
ja
DL
Externes Dimmen über Digitalprotokoll
DALI
ja
DEM
Notfalldimmung bei Wechsel von AC zu DC
Manuelle Voreinstellung (10–70 %)
nein
DCN
Dimmen auf einen voreingestellten Wert
Manuelle Voreinstellung (10–100 %)
nein
DMV
Spannungsmodulationsdimmung
Spannungsmodulation der Netzspannung (170–220 V)
nein
Das Flutlicht kann mit einem integrierten Überspannungsschutz ausgestattet werden, der einen Signalausgang umfasst. Bei installiertem Avenue Smart Cover kann der Status des Schutzmoduls über das Jooby CMS abgefragt werden.
Avenue S4x80-F6/90-5K7L-Cr-XXX
Optionscode
Maximale Überspannung/Strom, kV/kA
Maximaler Entladestrom bei Einzelimpuls, kA
Konformität
No
Keine
Keine
Keine
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Niedrig)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Hoch)
