Produktinformationen

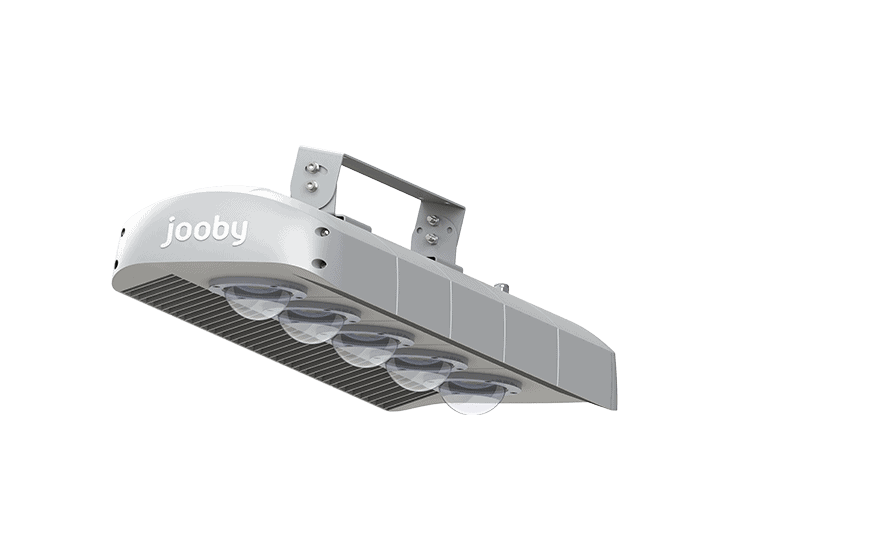

Die Avenue S5-F-COB ist ein Flutlicht mit fünf COB-LED-Arrays, einem maximalen Energieverbrauch von 400 W und einer Eingangsspannung von 120–280 V.
Das Gerät kann mit einer Halterung auf einer flachen Oberfläche montiert oder mit einem Haken an einem Seil aufgehängt werden. Es ist kompatibel mit Avenue Smart Cover-Controllern.
Avenue S5x80-F1/90-5K7H-Ci
Eingangsspannungsbereich
120–280 V
Leistungsfaktor
>0,98
Lebensdauer
>100,000 Stunden
Schutzklasse gemäß EN 60598-1
І
Eingangsspannungsfrequenz
50 Hz
Schutzart (IP)
IP66
Wartungsfaktor
L70
Ausfallrate
F50
Abmessungen und Gewicht
Abmessungen
800x250x215 mm / 800x250x175 mm
Weight
15,6 – 16,1 kg
Projizierte Fläche
0,188 m2
Installation
Avenue S5x80-XX/XX-5K7H-Ci-SPC-F3
Die Lichtverteilungskurve des Flutlichts kann mit einer Vielzahl optionaler Linsen angepasst werden:
Optionscode
Lichtverteilungswinkel
Lichtverteilungskurve
F1/45
45°
F1/60
60°
F1/90
90°
F1/120
120°
Avenue S5xXX-XX-XXXX-XX-SPC-F3
Optionscode
Leistung, W
Farbtemperatur (CCT), K
CRI
Lichtstrom, lm
Effizienz, lm/W
Energieeffizienzklasse (EEK)
LED-Hersteller
S5x80-F1/120-3K7H-Ci
400
3000
70
56980
142
A++
Citizen
S5x80-F1/120-3K8L-Ci
400
3000
80
54000
135
A++
Citizen
S5x80-F1/120-4K7L-Ci
400
4000
70
58469
146
A++
Citizen
S5x80-F1/120-4K8L-Ci
400
4000
80
55118
138
A++
Citizen
S5x80-F1/120-5K7H-Ci
400
5000
70
59214
148
A++
Citizen
S5x80-F1/45-3K7L-Ci
400
3000
70
54390
136
A++
Citizen
S5x80-F1/45-3K8M-Ci
400
3000
80
51546
129
A++
Citizen
S5x80-F1/45-4K7H-Ci
400
4000
70
55812
140
A++
Citizen
S5x80-F1/45-4K8L-Ci
400
4000
80
52612
132
A++
Citizen
S5x80-F1/45-5K7H-Ci
400
5000
70
56523
141
A++
Citizen
S5x80-F1/60-3K7L-Ci
400
3000
70
54390
136
A++
Citizen
S5x80-F1/60-3K8M-Ci
400
3000
80
51546
129
A++
Citizen
S5x80-F1/60-4K7H-Ci
400
4000
70
55812
140
A++
Citizen
S5x80-F1/60-4K8L-Ci
400
4000
80
52612
132
A++
Citizen
S5x80-F1/60-5K7H-Ci
400
5000
70
56523
141
A++
Citizen
S5x80-F1/90-3K7H-Ci
400
3000
70
56980
142
A++
Citizen
S5x80-F1/90-3K8L-Ci
400
3000
80
54000
135
A++
Citizen
S5x80-F1/90-4K7H-Ci
400
4000
70
58469
146
A++
Citizen
S5x80-F1/90-4K8L-Ci
400
4000
80
55118
138
A++
Citizen
S5x80-F1/90-5K7H-Ci
400
5000
70
59214
148
A++
Citizen
Das Flutlicht kann mit einem Dimmmodul ausgestattet werden, das über ein Drittanbieter-Steuerungssystem mit Standard-Dimmprotokollen gesteuert werden kann.
Das Dimmmodul wird im vorderen Fach des Flutlichts installiert. In einigen Fällen sind die Flutlichter mit einem zusätzlichen externen Kabel ausgestattet, um das Dimmsignal zu empfangen.
Avenue S5x80-F1/90-5K7H-Ci-SPC-XXX
Optionscode
Eigenschaften
Dimm-Schnittstelle
Zusätzliches Signalkabel
D01
Externes Dimmen über Analogprotokoll
0–10 V, 1–10 V
ja
DL
Externes Dimmen über Digitalprotokoll
DALI
ja
DEM
Notfalldimmung bei Wechsel von AC zu DC
Manuelle Voreinstellung (10–70 %)
nein
DCN
Dimmen auf einen voreingestellten Wert
Manuelle Voreinstellung (10–100 %)
nein
DMV
Spannungsmodulationsdimmung
Spannungsmodulation der Netzspannung (170–220 V)
nein
Das Flutlicht kann mit einem integrierten Überspannungsschutz ausgestattet werden, der einen Signalausgang umfasst. Bei installiertem Avenue Smart Cover kann der Status des Schutzmoduls über das Jooby CMS abgefragt werden.
Avenue S5x80-F1/90-5K7H-Ci-XXX
Optionscode
Maximale Überspannung/Strom, kV/kA
Maximaler Entladestrom bei Einzelimpuls, kA
Konformität
No
Keine
Keine
Keine
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Niedrig)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Hoch)
