Produktinformationen

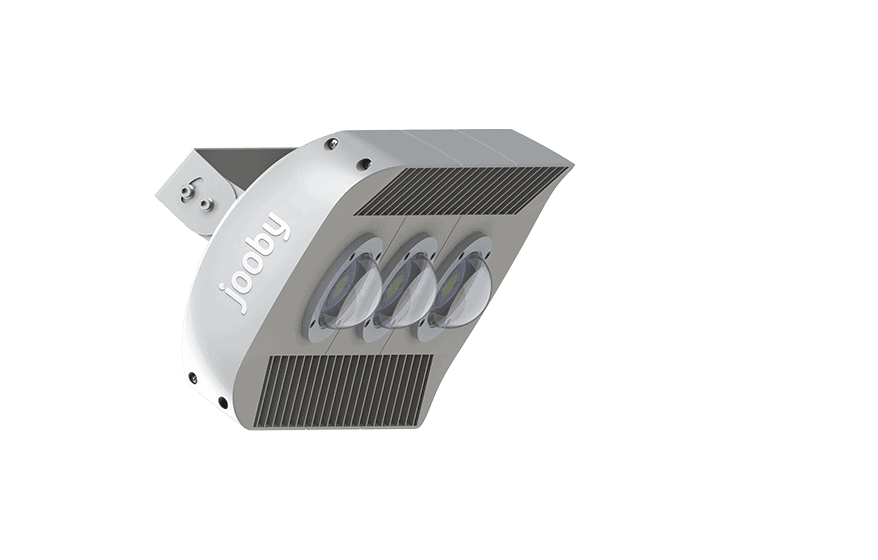

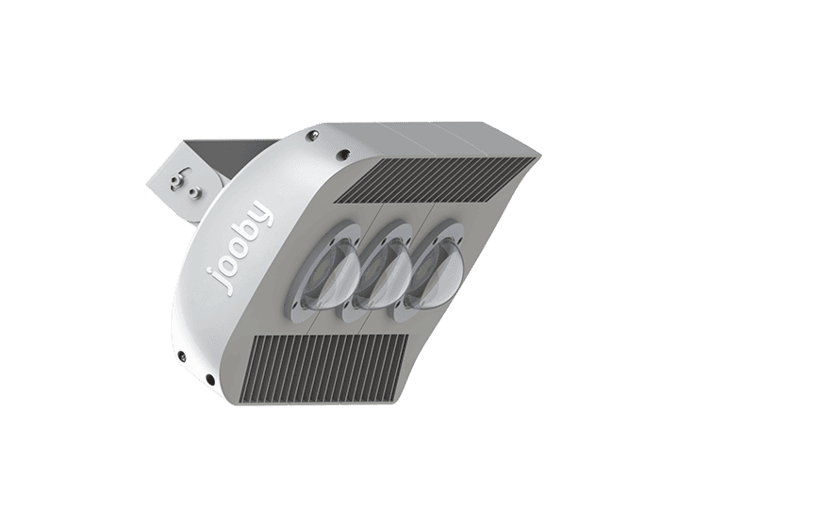

Die Avenue S3-F-COB ist ein netzbetriebenes Flutlicht mit drei COB-LED-Arrays, einem maximalen Energieverbrauch von 240 W und einer Eingangsspannung von 120–280 V.
Das Gerät ist kompatibel mit Dimmmodulen, Überspannungsschutzmodulen und Avenue Smart Cover-Controllern. Alle Jooby-Leuchten bestehen aus robustem Material und sind staub- und feuchtigkeitsbeständig.
Avenue S3x60-F1/90-5K7H-Ci
Eingangsspannungsbereich
120–280 V
Leistungsfaktor
>0,98
Lebensdauer
>100,000 Stunden
Schutzklasse gemäß EN 60598-1
І
Eingangsspannungsfrequenz
50 Hz
Schutzart (IP)
IP66
Wartungsfaktor
L70
Ausfallrate
F50
Abmessungen und Gewicht
Abmessungen
530x250x215 mm / 530x250x215 mm / 530x250x175 mm
Weight
9,9 – 10,4 kg
Projizierte Fläche
0,123 m2
Installation
Befestigung auf einer ebenen Fläche
Befestigung auf einer ebenen Fläche mit einstellbarer Breite
Avenue S3x60-XX/XX-5K7H-Ci-SPC-F3
Die Lichtverteilungskurve des Flutlichts kann mit einer Vielzahl optionaler Linsen angepasst werden:
Optionscode
Lichtverteilungswinkel
Lichtverteilungskurve
F1/45
45°
F1/60
60°
F1/90
90°
F1/120
120°
Avenue S3xXX-XX-XXXX-XX-SPC-F3
Optionscode
Leistung, W
Farbtemperatur (CCT), K
CRI
Lichtstrom, lm
Effizienz, lm/W
Energieeffizienzklasse (EEK)
LED-Hersteller
S3x60-F1/120-3K7H-Ci
180
3000
70
26311
146
A++
Citizen
S3x60-F1/120-3K8L-Ci
180
3000
80
24970
139
A++
Citizen
S3x60-F1/120-4K7L-Ci
180
4000
70
27149
151
A++
Citizen
S3x60-F1/120-4K8L-Ci
180
4000
80
25473
142
A++
Citizen
S3x60-F1/120-5K7H-Ci
180
5000
70
27317
152
A++
Citizen
S3x60-F1/45-3K7L-Ci
180
3000
70
25115
140
A++
Citizen
S3x60-F1/45-3K8M-Ci
180
3000
80
23835
132
A++
Citizen
S3x60-F1/45-4K7H-Ci
180
4000
70
25915
144
A++
Citizen
S3x60-F1/45-4K8L-Ci
180
4000
80
24315
135
A++
Citizen
S3x60-F1/45-5K7H-Ci
180
5000
70
26075
145
A++
Citizen
S3x60-F1/60-3K7L-Ci
180
3000
70
25115
140
A++
Citizen
S3x60-F1/60-3K8M-Ci
180
3000
80
23835
132
A++
Citizen
S3x60-F1/60-4K7H-Ci
180
4000
70
25915
144
A++
Citizen
S3x60-F1/60-4K8L-Ci
180
4000
80
24315
135
A++
Citizen
S3x60-F1/60-5K7H-Ci
180
5000
70
26075
145
A++
Citizen
S3x60-F1/90-3K7H-Ci
180
3000
70
26311
146
A++
Citizen
S3x60-F1/90-3K8L-Ci
180
3000
80
24970
139
A++
Citizen
S3x60-F1/90-4K7H-Ci
180
4000
70
27149
151
A++
Citizen
S3x60-F1/90-4K8L-Ci
180
4000
80
25473
142
A++
Citizen
S3x60-F1/90-5K7H-Ci
180
5000
70
27317
152
A++
Citizen
S3x80-F1/120-3K7H-Ci
240
3000
70
34188
142
A++
Citizen
S3x80-F1/120-3K8L-Ci
240
3000
80
32400
135
A++
Citizen
S3x80-F1/120-4K7L-Ci
240
4000
70
35082
146
A++
Citizen
S3x80-F1/120-4K8L-Ci
240
4000
80
33071
138
A++
Citizen
S3x80-F1/120-5K7H-Ci
240
5000
70
35528
148
A++
Citizen
S3x80-F1/45-3K7L-Ci
240
3000
70
32634
136
A++
Citizen
S3x80-F1/45-3K8M-Ci
240
3000
80
30927
129
A++
Citizen
S3x80-F1/45-4K7H-Ci
240
4000
70
33487
140
A++
Citizen
S3x80-F1/45-4K8L-Ci
240
4000
80
31567
132
A++
Citizen
S3x80-F1/45-5K7H-Ci
240
5000
70
33914
141
A++
Citizen
S3x80-F1/60-3K7L-Ci
240
3000
70
32634
136
A++
Citizen
S3x80-F1/60-3K8M-Ci
240
3000
80
30927
129
A++
Citizen
S3x80-F1/60-4K7H-Ci
240
4000
70
33487
140
A++
Citizen
S3x80-F1/60-4K8L-Ci
240
4000
80
31567
132
A++
Citizen
S3x80-F1/60-5K7H-Ci
240
5000
70
33914
141
A++
Citizen
S3x80-F1/90-3K7H-Ci
240
3000
70
34188
142
A++
Citizen
S3x80-F1/90-3K8L-Ci
240
3000
80
32400
135
A++
Citizen
S3x80-F1/90-4K7H-Ci
240
4000
70
35082
146
A++
Citizen
S3x80-F1/90-4K8L-Ci
240
4000
80
33071
138
A++
Citizen
S3x80-F1/90-5K7H-Ci
240
5000
70
35528
148
A++
Citizen
Das Flutlicht kann mit einem Dimmmodul ausgestattet werden, das über ein Drittanbieter-Steuerungssystem mit Standard-Dimmprotokollen gesteuert werden kann.
Das Dimmmodul wird im vorderen Fach des Flutlichts installiert. In einigen Fällen sind die Flutlichter mit einem zusätzlichen externen Kabel ausgestattet, um das Dimmsignal zu empfangen.
Avenue S3x60-F1/90-5K7H-Ci-SPC-XXX
Optionscode
Eigenschaften
Dimm-Schnittstelle
Zusätzliches Signalkabel
D01
Externes Dimmen über Analogprotokoll
0–10 V, 1–10 V
ja
DL
Externes Dimmen über Digitalprotokoll
DALI
ja
DEM
Notfalldimmung bei Wechsel von AC zu DC
Manuelle Voreinstellung (10–70 %)
nein
DCN
Dimmen auf einen voreingestellten Wert
Manuelle Voreinstellung (10–100 %)
nein
DMV
Spannungsmodulationsdimmung
Spannungsmodulation der Netzspannung (170–220 V)
nein
Das Flutlicht kann mit einem integrierten Überspannungsschutz ausgestattet werden, der einen Signalausgang umfasst. Bei installiertem Avenue Smart Cover kann der Status des Schutzmoduls über das Jooby CMS abgefragt werden.
Avenue S3x60-F1/90-5K7H-Ci-XXX
Optionscode
Maximale Überspannung/Strom, kV/kA
Maximaler Entladestrom bei Einzelimpuls, kA
Konformität
No
Keine
Keine
Keine
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (category С Low)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (category С High)
