Produktinformationen

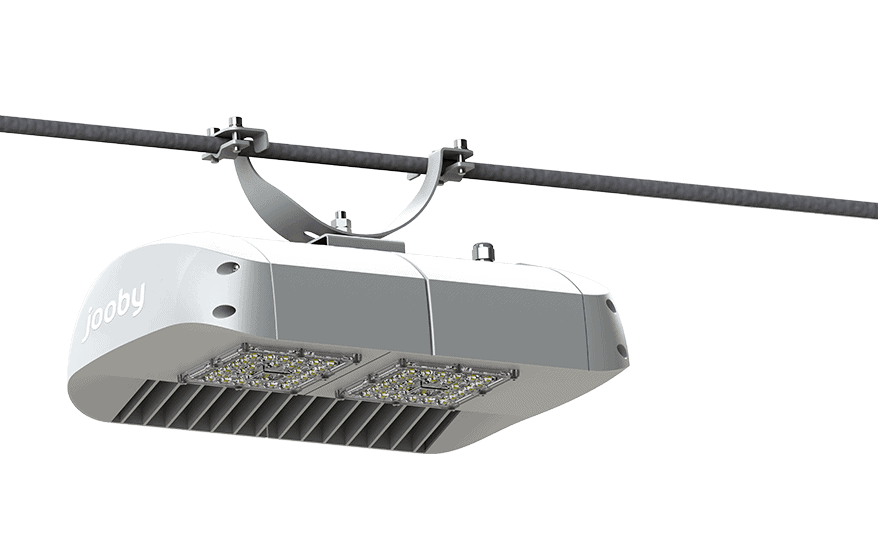

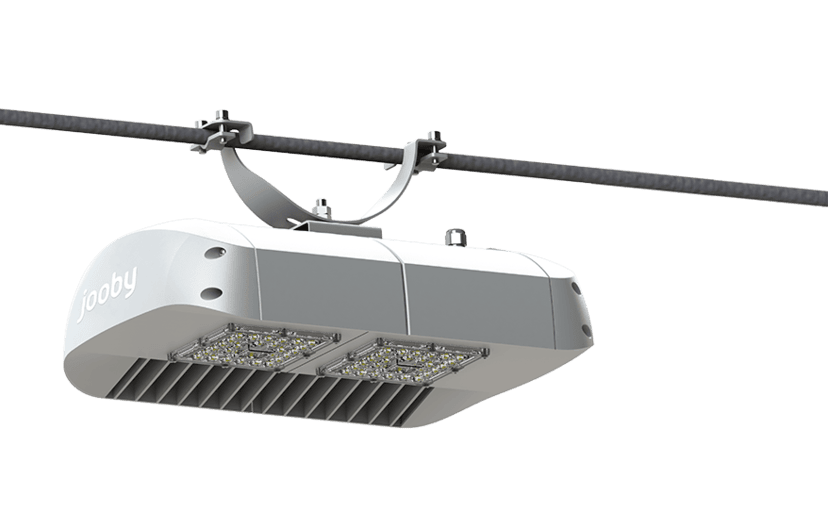

Die Avenue S2-S-SMD ist eine hängende Leuchte mit zwei SMD-LED-Arrays, einem maximalen Energieverbrauch von 160 W und einer Eingangsspannung von 120–280 V.
Das Gerät ist kompatibel mit Dimmmodulen und Überspannungsschutzmodulen. Alle Jooby-Leuchten sind staub- und feuchtigkeitsbeständig.
Avenue S2x40-S6/T1-5K7H-Cr-SPC-T1
Eingangsspannungsbereich
120–280 V
Leistungsfaktor
>0,98
Lebensdauer
>100,000 Stunden
Schutzklasse gemäß EN 60598-1
І
Eingangsspannungsfrequenz
50 Hz
Schutzart (IP)
IP66
Wartungsfaktor
L70
Ausfallrate
F50
Abmessungen und Gewicht
Abmessungen
395×250×200 mm
Weight
6.7 kg
Projizierte Fläche
0.09 m2
Installation
Seilaufhängung (ø6-12.5 mm)
Avenue S2x40-XX/XX-5K7H-Cr-SPC-T1
Die Avenue S2-S-SMD kann mit einer Linse nachgerüstet werden, die an den jeweiligen Einsatzbereich angepasst ist (Parks, Straßen, Parkplätze).
Optionscode
Lichtverteilungswinkel
Lichtverteilungskurve
S6/T1
145°/80°
S6/T2
160°/50°
S6/T5s
140°
Avenue S2xXX-XX-XXXX-XX-SPC-T1
Optionscode
Leistung, W
Farbtemperatur (CCT), K
CRI
Lichtstrom, lm
Effizienz, lm/W
Energieeffizienzklasse (EEK)
LED-Hersteller
S2x40-S6/T1-3K7L-Cr
80
3000
70
10920
137
A++
Cree
S2x40-S6/T1-3K8M-Cr
80
3000
80
9828
123
A+
Cree
S2x40-S6/T1-4K7H-Cr
80
4000
70
11424
143
A++
Cree
S2x40-S6/T1-4K8M-Cr
80
4000
80
10584
132
A++
Cree
S2x40-S6/T1-5K7H-Cr
80
5000
70
11424
143
A++
Cree
S2x40-S6/T2-3K7L-Cr
80
3000
70
10920
137
A++
Cree
S2x40-S6/T2-3K8M-Cr
80
3000
80
9828
123
A+
Cree
S2x40-S6/T2-4K7H-Cr
80
4000
70
11676
146
A++
Cree
S2x40-S6/T2-4K8M-Cr
80
4000
80
10584
132
A++
Cree
S2x40-S6/T2-5K7H-Cr
80
5000
70
11676
146
A++
Cree
S2x40-S6/T5s-3K7L-Cr
80
3000
70
10920
137
A++
Cree
S2x40-S6/T5s-3K8M-Cr
80
3000
80
9828
123
A+
Cree
S2x40-S6/T5s-4K7H-Cr
80
4000
70
11676
146
A++
Cree
S2x40-S6/T5s-4K8M-Cr
80
4000
80
10584
132
A++
Cree
S2x40-S6/T5s-5K7H-Cr
80
5000
70
11676
146
A++
Cree
S2x60-S6/T1-3K7L-Cr
120
3000
70
15876
132
A++
Cree
S2x60-S6/T1-3K8S-Cr
120
3000
80
14364
120
A+
Cree
S2x60-S6/T1-4K7L-Cr
120
4000
70
16632
139
A++
Cree
S2x60-S6/T1-4K8M-Cr
120
4000
80
15120
126
A++
Cree
S2x60-S6/T1-5K7L-Cr
120
5000
70
16632
139
A++
Cree
S2x60-S6/T2-3K7L-Cr
120
3000
70
15876
132
A++
Cree
S2x60-S6/T2-3K8S-Cr
120
3000
80
14364
120
A+
Cree
S2x60-S6/T2-4K7L-Cr
120
4000
70
16632
139
A++
Cree
S2x60-S6/T2-4K8M-Cr
120
4000
80
15120
126
A++
Cree
S2x60-S6/T2-5K7L-Cr
120
5000
70
16632
139
A++
Cree
S2x60-S6/T5s-3K7L-Cr
120
3000
70
15876
132
A++
Cree
S2x60-S6/T5s-3K8S-Cr
120
3000
80
14364
120
A+
Cree
S2x60-S6/T5s-4K7L-Cr
120
4000
70
16632
139
A++
Cree
S2x60-S6/T5s-4K8M-Cr
120
4000
80
15120
126
A++
Cree
S2x60-S6/T5s-5K7L-Cr
120
5000
70
16632
139
A++
Cree
S2x80-S6/T1-3K7M-Cr
160
3000
70
20160
126
A++
Cree
S2x80-S6/T1-3K8S-Cr
160
3000
80
18144
113
A+
Cree
S2x80-S6/T1-4K7L-Cr
160
4000
70
21168
132
A++
Cree
S2x80-S6/T1-4K8S-Cr
160
4000
80
19152
120
A+
Cree
S2x80-S6/T1-5K7L-Cr
160
5000
70
21168
132
A++
Cree
S2x80-S6/T2-3K7M-Cr
160
3000
70
20160
126
A++
Cree
S2x80-S6/T2-3K8S-Cr
160
3000
80
18144
113
A+
Cree
S2x80-S6/T2-4K7L-Cr
160
4000
70
21168
132
A++
Cree
S2x80-S6/T2-4K8S-Cr
160
4000
80
19152
120
A+
Cree
S2x80-S6/T2-5K7L-Cr
160
5000
70
21168
132
A++
Cree
S2x80-S6/T5s-3K7M-Cr
160
3000
70
20160
126
A++
Cree
S2x80-S6/T5s-3K8S-Cr
160
3000
80
18144
113
A+
Cree
S2x80-S6/T5s-4K7L-Cr
160
4000
70
21168
132
A++
Cree
S2x80-S6/T5s-4K8S-Cr
160
4000
80
19152
120
A+
Cree
S2x80-S6/T5s-5K7L-Cr
160
5000
70
21168
132
A++
Cree
Die Leuchte kann mit einem Dimmmodul ausgestattet werden, das über ein Steuerungssystem eines Drittanbieters mittels Standard-Dimmprotokollen gesteuert wird.
Das Dimmmodul wird im vorderen Fach der Leuchte installiert. In einigen Fällen sind die Leuchten zusätzlich mit einem speziellen Dimmsteuerkabel ausgestattet.
Avenue S2x40-S6/T1-5K7H-Cr-SPC-XXX-T1
Optionscode
Eigenschaften
Dimm-Schnittstelle
Zusätzliches Signalkabel
D01
Externes Dimmen über Analogprotokoll
0–10 V, 1–10 V
ja
DL
Externes Dimmen über Digitalprotokoll
DALI
ja
DEM
Notfalldimmung bei Wechsel von AC zu DC
Manuelle Voreinstellung (10–70 %)
nein
DCN
Dimmen auf einen voreingestellten Wert
Manuelle Voreinstellung (10–100 %)
nein
DMV
Spannungsmodulationsdimmung
Spannungsmodulation der Netzspannung (170–220 V)
nein
Das Flutlicht kann mit einem integrierten Überspannungsschutz ausgestattet werden, der einen Signalausgang umfasst. Bei installiertem Avenue Smart Cover kann der Status des Schutzmoduls über das Jooby CMS abgefragt werden.
Avenue S2x40-S6/T1-5K7H-Cr-XXX-T1
Optionscode
Maximale Überspannung/Strom, kV/kA
Maximaler Entladestrom bei Einzelimpuls, kA
Konformität
No
Keine
Keine
Keine
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Niedrig)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Hoch)
