Produktinformationen

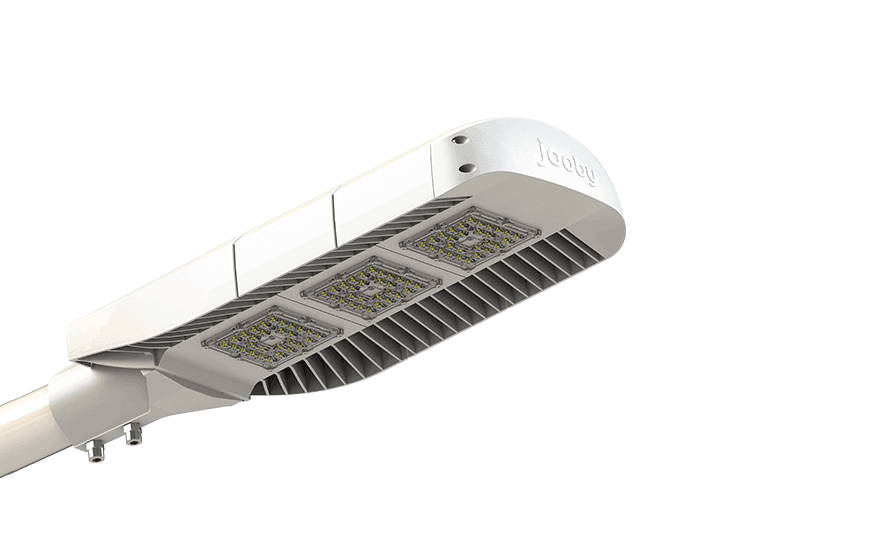

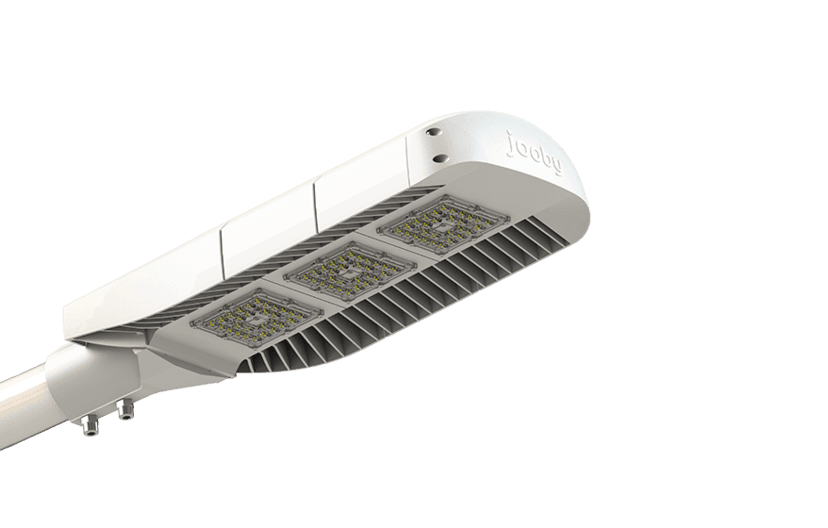

Die Avenue C3-S-SMD ist eine netzbetriebene Leuchte mit drei SMD-LED-Arrays, einem maximalen Energieverbrauch von 240 W und einer Eingangsspannung von 120–220 V.
Das Gerät ist mit einem Überspannungsschutzmodul kompatibel, unterstützt den Avenue Smart Cover-Controller und ermöglicht sowohl die Konsolen- als auch die Mastaufsatz-Montage.
Avenue C3x40-S6/T3-5K7L-Cr-SPC
Eingangsspannungsbereich
120–280 V
Leistungsfaktor
>0,98
Lebensdauer
>100,000 Stunden
Schutzklasse gemäß EN 60598-1
І
Eingangsspannungsfrequenz
50 Hz
Schutzart (IP)
IP66
Wartungsfaktor
L70
Ausfallrate
F50
Abmessungen und Gewicht
Abmessungen
660x250x110 mm
Weight
10,7 kg
Projizierte Fläche
0,135 m2
Installation
Konsole
Mastaufsatz
Neigungswinkel
-5°…+30°
-5°…+30°
Avenue C3x60-XX-5K7L-Cr-SPC
Es stehen verschiedene Linsen zur Verfügung, um die Lichtverteilungskurve sowohl entlang als auch quer zur Achse der Leuchte anzupassen. Dies sorgt für optimale Ergebnisse in unterschiedlichen Einsatzbereichen wie Parks, Brücken und Parkplätzen.
Optionscode
Lichtverteilungswinkel
Lichtverteilungskurve
S6/T1
145°/80°
S6/T2
160°/50°
S6/T3
150°/60°
S6/T5s
140°
S6/Sc
160°/65°
Avenue C3xXX-XX-XXXX-XX-SPC
Optionscode
Leistung, W
Farbtemperatur (CCT), K
CRI
Lichtstrom, lm
Effizienz, lm/W
Energieeffizienzklasse (EEK)
LED-Hersteller
C3x60-S6/SC-3K7L-Cr
180
3000
70
23814
132
A++
Cree
C3x60-S6/SC-3K8S-Cr
180
3000
80
21546
120
A+
Cree
C3x60-S6/SC-4K7L-Cr
180
4000
70
24948
139
A++
Cree
C3x60-S6/SC-4K8M-Cr
180
4000
80
22680
126
A++
Cree
C3x60-S6/SC-5K7L-Cr
180
5000
70
24948
139
A++
Cree
C3x60-S6/T1-3K7L-Cr
180
3000
70
23814
132
A++
Cree
C3x60-S6/T1-3K8S-Cr
180
3000
80
21546
120
A+
Cree
C3x60-S6/T1-4K7L-Cr
180
4000
70
24948
139
A++
Cree
C3x60-S6/T1-4K8M-Cr
180
4000
80
22680
126
A++
Cree
C3x60-S6/T1-5K7L-Cr
180
5000
70
24948
139
A++
Cree
C3x60-S6/T2-3K7L-Cr
180
3000
70
23814
132
A++
Cree
C3x60-S6/T2-3K8S-Cr
180
3000
80
21546
120
A+
Cree
C3x60-S6/T2-4K7L-Cr
180
4000
70
24948
139
A++
Cree
C3x60-S6/T2-4K8M-Cr
180
4000
80
22680
126
A++
Cree
C3x60-S6/T2-5K7L-Cr
180
5000
70
24948
139
A++
Cree
C3x60-S6/T3-3K7L-Cr
180
3000
70
23814
132
A++
Cree
C3x60-S6/T3-3K8S-Cr
180
3000
80
21546
120
A+
Cree
C3x60-S6/T3-4K7L-Cr
180
4000
70
24948
139
A++
Cree
C3x60-S6/T3-4K8M-Cr
180
4000
80
22680
126
A++
Cree
C3x60-S6/T3-5K7L-Cr
180
5000
70
24948
139
A++
Cree
C3x60-S6/T5s-3K7L-Cr
180
3000
70
23814
132
A++
Cree
C3x60-S6/T5s-3K8S-Cr
180
3000
80
21546
120
A+
Cree
C3x60-S6/T5s-4K7L-Cr
180
4000
70
24948
139
A++
Cree
C3x60-S6/T5s-4K8M-Cr
180
4000
80
22680
126
A++
Cree
C3x60-S6/T5s-5K7L-Cr
180
5000
70
24948
139
A++
Cree
C3x80-S6/SC-3K7M-Cr
240
3000
70
30240
126
A++
Cree
C3x80-S6/SC-3K8S-Cr
240
3000
80
27216
113
A+
Cree
C3x80-S6/SC-4K7L-Cr
240
4000
70
31752
132
A++
Cree
C3x80-S6/SC-4K8S-Cr
240
4000
80
28728
120
A+
Cree
C3x80-S6/SC-5K7L-Cr
240
5000
70
31752
132
A++
Cree
C3x80-S6/T1-3K7M-Cr
240
3000
70
30240
126
A++
Cree
C3x80-S6/T1-3K8S-Cr
240
3000
80
27216
113
A+
Cree
C3x80-S6/T1-4K7L-Cr
240
4000
70
31752
132
A++
Cree
C3x80-S6/T1-4K8S-Cr
240
4000
80
28728
120
A+
Cree
C3x80-S6/T1-5K7L-Cr
240
5000
70
31752
132
A++
Cree
C3x80-S6/T2-3K7M-Cr
240
3000
70
30240
126
A++
Cree
C3x80-S6/T2-3K8S-Cr
240
3000
80
27216
113
A+
Cree
C3x80-S6/T2-4K7L-Cr
240
4000
70
31752
132
A++
Cree
C3x80-S6/T2-4K8S-Cr
240
4000
80
28728
120
A+
Cree
C3x80-S6/T2-5K7L-Cr
240
5000
70
31752
132
A++
Cree
C3x80-S6/T3-3K7M-Cr
240
3000
70
30240
126
A++
Cree
C3x80-S6/T3-3K8S-Cr
240
3000
80
27216
113
A+
Cree
C3x80-S6/T3-4K7L-Cr
240
4000
70
31752
132
A++
Cree
C3x80-S6/T3-4K8S-Cr
240
4000
80
28728
120
A+
Cree
C3x80-S6/T3-5K7L-Cr
240
5000
70
31752
132
A++
Cree
C3x80-S6/T5s-3K7M-Cr
240
3000
70
30240
126
A++
Cree
C3x80-S6/T5s-3K8S-Cr
240
3000
80
27216
113
A+
Cree
C3x80-S6/T5s-4K7L-Cr
240
4000
70
31752
132
A++
Cree
C3x80-S6/T5s-4K8S-Cr
240
4000
80
28728
120
A+
Cree
C3x80-S6/T5s-5K7L-Cr
240
5000
70
31752
132
A++
Cree
Die Leuchte kann mit einem Dimmmodul ausgestattet werden, das über ein Drittanbieter-Steuerungssystem mit Standard-Dimmprotokollen gesteuert werden kann.
Das Dimmmodul wird im vorderen Fach der Leuchte installiert. In einigen Fällen sind die Leuchten zusätzlich mit einem eigenen dedizierten Dimmsteuerkabel ausgestattet.
Avenue C3x60-S6/T3-5K7L-Cr-SPC-XXX
Optionscode
Eigenschaften
Dimm-Schnittstelle
Zusätzliches Signalkabel
D01
Externes Dimmen über Analogprotokoll
0–10 V, 1–10 V
ja
DL
Externes Dimmen über Digitalprotokoll
DALI
ja
DEM
Notfalldimmung bei Wechsel von AC zu DC
Manuelle Voreinstellung (10–70 %)
nein
DCN
Dimmen auf einen voreingestellten Wert
Manuelle Voreinstellung (10–100 %)
nein
DMV
Spannungsmodulationsdimmung
Spannungsmodulation der Netzspannung (170–220 V)
nein
Die Leuchte kann mit einem integrierten Überspannungsschutz ausgestattet werden, der einen Signalausgang enthält. Bei installiertem Avenue Smart Cover kann der Status des Schutzmoduls über das Jooby CMS abgefragt werden.
Avenue C3x60-S6/T3-5K7L-Cr-XXX
Optionscode
Maximale Überspannung/Strom, kV/kA
Maximaler Entladestrom bei Einzelimpuls, kA
Konformität
No
Keine
Keine
Keine
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (category С Low)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (category С High)
