Produktinformationen

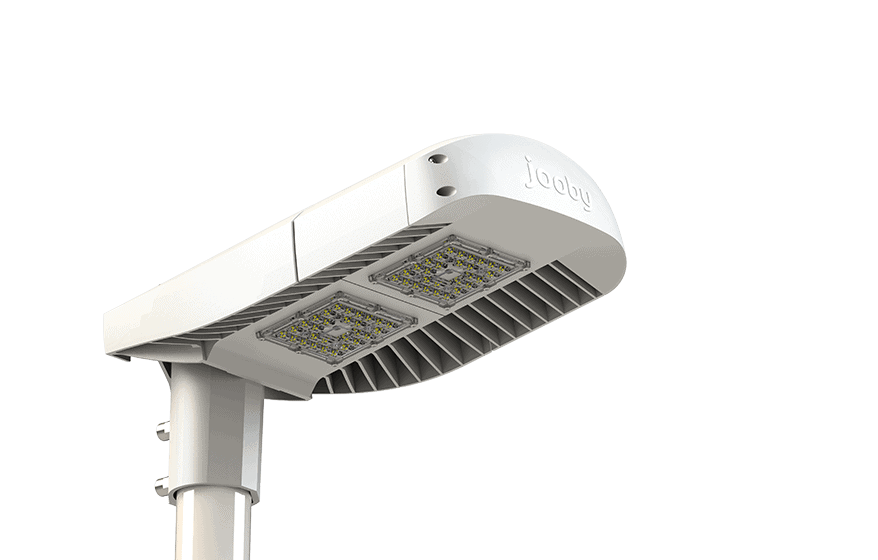

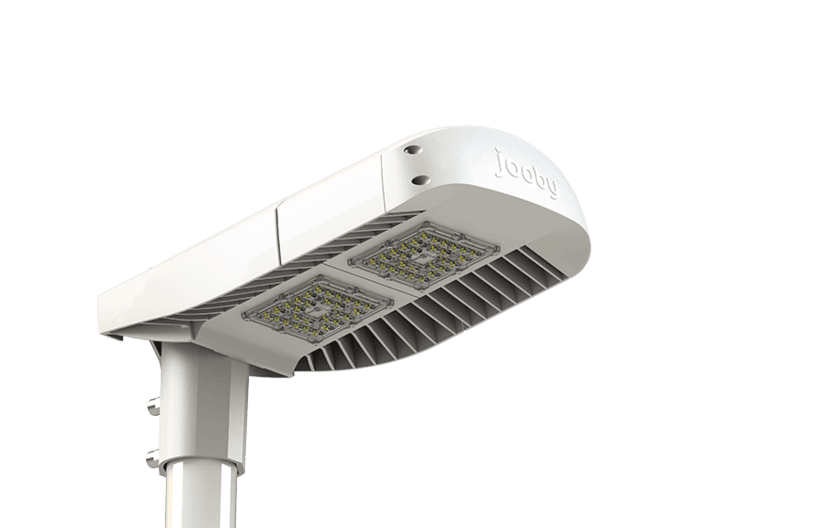

Die Avenue C2-S-SMD ist eine Straßenleuchte mit zwei SMD-LED-Arrays, einem maximalen Energieverbrauch von 160 W und einer Eingangsspannung von 120–220 V.
Sie unterstützt sowohl Konsolen- als auch Mastaufsatz-Montage. Das Gerät ist staub- und feuchtigkeitsbeständig und kann mit einem Überspannungsschutzmodul sowie einem Avenue Smart Cover-Controller ausgestattet werden.
Avenue C2x40-S6/T3-5K7H-Cr-SPC
Eingangsspannungsbereich
120–280 V
Leistungsfaktor
>0,98
Lebensdauer
>100,000 Stunden
Schutzklasse gemäß EN 60598-1
І
Eingangsspannungsfrequenz
50 Hz
Schutzart (IP)
IP66
Wartungsfaktor
L70
Ausfallrate
F50
Abmessungen und Gewicht
Abmessungen
525x250x110 mm
Weight
8 kg
Projizierte Fläche
0,103 m2
Installation
Konsole
Mastaufsatz
Neigungswinkel
-5°…+30°
-5°…+30°
C2x40-ХХ-5K7H-Cr-SPC
Die Leuchte ist mit einer Vielzahl von Linsen erhältlich, um die Leistung in unterschiedlichen Einsatzbereichen (Parks, Straßen, Parkplätze) durch Anpassung der Lichtstärkeverteilungskurve zu optimieren.
Optionscode
Lichtverteilungswinkel
Lichtverteilungskurve
S6/T1
145°/80°
S6/T2
160°/50°
S6/T3
150°/60°
S6/T5s
140°
S6/Sc
160°/65°
Avenue C2xXX-XX-XXXX-XX-SPC
Optionscode
Leistung, W
Farbtemperatur (CCT), K
CRI
Lichtstrom, lm
Effizienz, lm/W
Energieeffizienzklasse (EEK)
LED-Hersteller
C2x40-S6/SC-3K7L-Cr
80
3000
70
10920
137
A++
Cree
C2x40-S6/SC-3K8M-Cr
80
3000
80
9828
123
A+
Cree
C2x40-S6/SC-4K7H-Cr
80
4000
70
11424
143
A++
Cree
C2x40-S6/SC-4K8M-Cr
80
4000
80
10584
132
A++
Cree
C2x40-S6/SC-5K7H-Cr
80
5000
70
11424
143
A++
Cree
C2x40-S6/T1-3K7L-Cr
80
3000
70
10920
137
A++
Cree
C2x40-S6/T1-3K8M-Cr
80
3000
80
9828
123
A+
Cree
C2x40-S6/T1-4K7H-Cr
80
4000
70
11424
143
A++
Cree
C2x40-S6/T1-4K8M-Cr
80
4000
80
10584
132
A++
Cree
C2x40-S6/T1-5K7H-Cr
80
5000
70
11424
143
A++
Cree
C2x40-S6/T2-3K7L-Cr
80
3000
70
10920
137
A++
Cree
C2x40-S6/T2-3K8M-Cr
80
3000
80
9828
123
A+
Cree
C2x40-S6/T2-4K7H-Cr
80
4000
70
11676
146
A++
Cree
C2x40-S6/T2-4K8M-Cr
80
4000
80
10584
132
A++
Cree
C2x40-S6/T2-5K7H-Cr
80
5000
70
11676
146
A++
Cree
C2x40-S6/T3-3K7L-Cr
80
3000
70
10920
137
A++
Cree
C2x40-S6/T3-3K8M-Cr
80
3000
80
9828
123
A+
Cree
C2x40-S6/T3-4K7H-Cr
80
4000
70
11424
143
A++
Cree
C2x40-S6/T3-4K8M-Cr
80
4000
80
10584
132
A++
Cree
C2x40-S6/T3-5K7H-Cr
80
5000
70
11424
143
A++
Cree
C2x40-S6/T5s-3K7L-Cr
80
3000
70
10920
137
A++
Cree
C2x40-S6/T5s-3K8M-Cr
80
3000
80
9828
123
A+
Cree
C2x40-S6/T5s-4K7H-Cr
80
4000
70
11424
143
A++
Cree
C2x40-S6/T5s-4K8M-Cr
80
4000
80
10584
132
A++
Cree
C2x40-S6/T5s-5K7H-Cr
80
5000
70
11424
143
A++
Cree
C2x60-S6/SC-3K7L-Cr
120
3000
70
15876
132
A++
Cree
C2x60-S6/SC-3K8S-Cr
120
3000
80
14364
120
A+
Cree
C2x60-S6/SC-4K7L-Cr
120
4000
70
16632
139
A++
Cree
C2x60-S6/SC-4K8M-Cr
120
4000
80
15120
126
A++
Cree
C2x60-S6/SC-5K7L-Cr
120
5000
70
16632
139
A++
Cree
C2x60-S6/T1-3K7L-Cr
120
3000
70
15876
132
A++
Cree
C2x60-S6/T1-3K8S-Cr
120
3000
80
14364
120
A+
Cree
C2x60-S6/T1-4K7L-Cr
120
4000
70
16632
139
A++
Cree
C2x60-S6/T1-4K8M-Cr
120
4000
80
15120
126
A++
Cree
C2x60-S6/T1-5K7L-Cr
120
5000
70
16632
139
A++
Cree
C2x60-S6/T2-3K7L-Cr
120
3000
70
15876
132
A++
Cree
C2x60-S6/T2-3K8S-Cr
120
3000
80
14364
120
A+
Cree
C2x60-S6/T2-4K7L-Cr
120
4000
70
16632
139
A++
Cree
C2x60-S6/T2-4K8M-Cr
120
4000
80
15120
126
A++
Cree
C2x60-S6/T2-5K7L-Cr
120
5000
70
16632
139
A++
Cree
C2x60-S6/T3-3K7L-Cr
120
3000
70
15876
132
A++
Cree
C2x60-S6/T3-3K8S-Cr
120
3000
80
14364
120
A+
Cree
C2x60-S6/T3-4K7L-Cr
120
4000
70
16632
139
A++
Cree
C2x60-S6/T3-4K8M-Cr
120
4000
80
15120
126
A++
Cree
C2x60-S6/T3-5K7L-Cr
120
5000
70
16632
139
A++
Cree
C2x60-S6/T5s-3K7L-Cr
120
3000
70
15876
132
A++
Cree
C2x60-S6/T5s-3K8S-Cr
120
3000
80
14364
120
A+
Cree
C2x60-S6/T5s-4K7L-Cr
120
4000
70
16632
139
A++
Cree
C2x60-S6/T5s-4K8M-Cr
120
4000
80
15120
126
A++
Cree
C2x60-S6/T5s-5K7L-Cr
120
5000
70
16632
139
A++
Cree
C2x80-S6/SC-3K7M-Cr
160
3000
70
20160
126
A++
Cree
C2x80-S6/SC-3K8S-Cr
160
3000
80
18144
113
A+
Cree
C2x80-S6/SC-4K7L-Cr
160
4000
70
21168
132
A++
Cree
C2x80-S6/SC-4K8S-Cr
160
4000
80
19152
120
A+
Cree
C2x80-S6/SC-5K7L-Cr
160
5000
70
21168
132
A++
Cree
C2x80-S6/T1-3K7M-Cr
160
3000
70
20160
126
A++
Cree
C2x80-S6/T1-3K8S-Cr
160
3000
80
18144
113
A+
Cree
C2x80-S6/T1-4K7L-Cr
160
4000
70
21168
132
A++
Cree
C2x80-S6/T1-4K8S-Cr
160
4000
80
19152
120
A+
Cree
C2x80-S6/T1-5K7L-Cr
160
5000
70
21168
132
A++
Cree
C2x80-S6/T2-3K7M-Cr
160
3000
70
20160
126
A++
Cree
C2x80-S6/T2-3K8S-Cr
160
3000
80
18144
113
A+
Cree
C2x80-S6/T2-4K7L-Cr
160
4000
70
21168
132
A++
Cree
C2x80-S6/T2-4K8S-Cr
160
4000
80
19152
120
A+
Cree
C2x80-S6/T2-5K7L-Cr
160
5000
70
21168
132
A++
Cree
C2x80-S6/T3-3K7M-Cr
160
3000
70
20160
126
A++
Cree
C2x80-S6/T3-3K8S-Cr
160
3000
80
18144
113
A+
Cree
C2x80-S6/T3-4K7L-Cr
160
4000
70
21168
132
A++
Cree
C2x80-S6/T3-4K8S-Cr
160
4000
80
19152
120
A+
Cree
C2x80-S6/T3-5K7L-Cr
160
5000
70
21168
132
A++
Cree
C2x80-S6/T5s-3K7M-Cr
160
3000
70
20160
126
A++
Cree
C2x80-S6/T5s-3K8S-Cr
160
3000
80
18144
113
A+
Cree
C2x80-S6/T5s-4K7L-Cr
160
4000
70
21168
132
A++
Cree
C2x80-S6/T5s-4K8S-Cr
160
4000
80
19152
120
A+
Cree
C2x80-S6/T5s-5K7L-Cr
160
5000
70
21168
132
A++
Cree
Die Leuchte kann mit einem Dimmmodul ausgestattet werden, das über ein Drittanbieter-Steuerungssystem mit Standard-Dimmprotokollen gesteuert werden kann.
Das Dimmmodul wird im vorderen Fach der Leuchte installiert. In einigen Fällen sind die Leuchten zusätzlich mit einem eigenen dedizierten Dimmsteuerkabel ausgestattet.
Avenue C2x40-S6/T3-5K7H-Cr-SPC-XXX
Optionscode
Eigenschaften
Dimm-Schnittstelle
Zusätzliches Signalkabel
D01
Externes Dimmen über Analogprotokoll
0-10V, 1-10V
ja
DL
Externes Dimmen über Digitalprotokoll
DALI
ja
DEM
Notfalldimmung bei Wechsel von AC zu DC
Manuelle Voreinstellung (10–70 %)
nein
DCN
Dimmen auf einen voreingestellten Wert
Manuelle Voreinstellung (10–100 %)
nein
DMV
Spannungsmodulationsdimmung
Spannungsmodulation der Netzspannung (170–220 V)
nein
Die Leuchte kann einen eingebauten Überspannungsschutz mit Signalausgang umfassen. Wenn Avenue Smart Cover installiert ist, kann der Status des Schutzmoduls von Jooby CMS abgefragt werden.
Avenue C2x40-S6/T3-5K7H-Cr-XXX
Optionscode
Maximale Überspannung/Strom, kV/kA
Maximaler Entladestrom bei Einzelimpuls, kA
Konformität
No
Keine
Keine
Keine
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Niedrig)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Hoch)
