Produktinformationen
Das Gerät ist feuchtigkeitsbeständig und kann mit einem Überspannungsschutzmodul sowie Konsolen- und Mastaufsatz-Halterungen ausgestattet werden. Es verfügt über eine Betriebsdauer von über 100.000 Stunden.

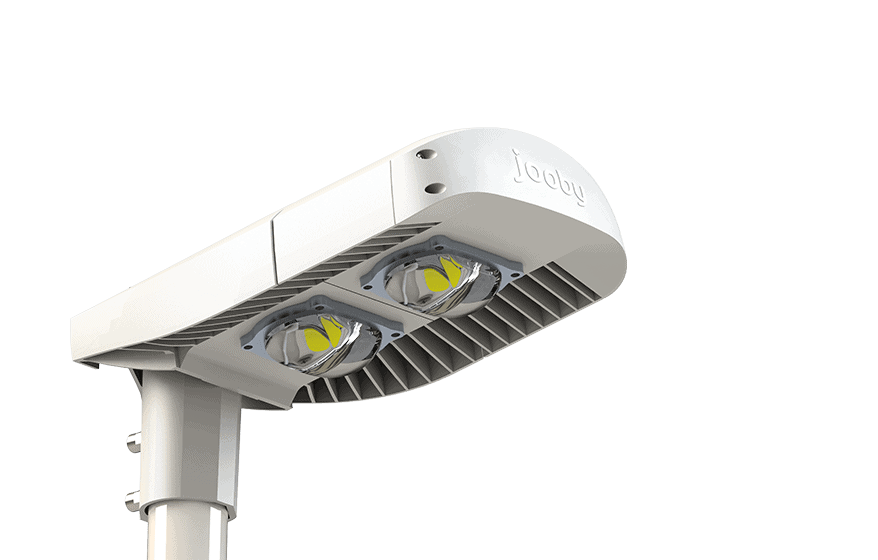

Avenue C2x60-S1-5K7H-Ci-SPC
Eingangsspannungsbereich
120–280 V
Leistungsfaktor
>0,98
Lebensdauer
>100,000 Stunden
Schutzklasse gemäß EN 60598-1
І
Eingangsspannungsfrequenz
50 Hz
Schutzart (IP)
IP66
Wartungsfaktor
L70
Ausfallrate
F50
Abmessungen und Gewicht
Abmessungen
525×250×130 mm
Gewicht
8.4 kg
Projizierte Fläche
0,103 m2
Installation
Konsole
Mastaufsatz
Neigungswinkel
-5°…+30°
-5°…+30°
Avenue C2x60-XX-5K7H-Ci-SPC
Leuchten können mit einer Vielzahl optionaler Linsen ausgestattet werden, um optimale Leistung in verschiedenen Einsatzbereichen zu gewährleisten (Parks, Straßen, Parkplätze).
Optionscode
Lichtverteilungswinkel
Lichtverteilungskurve
S1
145°/65°
S2
170°/120°
S3
160°/80°
Avenue C2xXX-XX-XXXX-XX-SPC
Optionscode
Leistung, W
Farbtemperatur (CCT), K
CRI
Lichtstrom, lm
Effizienz, lm/W
Energieeffizienzklasse (EEK)
LED-Hersteller
C2x60-S1-3K7H-Ci
120
3000
70
17541
146
A++
Citizen
C2x60-S1-3K8L-Ci
120
3000
80
16647
139
A++
Citizen
C2x60-S1-4K7H-Ci
120
4000
70
18099
151
A++
Citizen
C2x60-S1-4K8L-Ci
120
4000
80
16982
142
A++
Citizen
C2x60-S1-5K7H-Ci
120
5000
70
18211
152
A++
Citizen
C2x60-S2-3K7H-Ci
120
3000
70
17541
146
A++
Citizen
C2x60-S2-3K8L-Ci
120
3000
80
16647
139
A++
Citizen
C2x60-S2-4K7H-Ci
120
4000
70
18099
151
A++
Citizen
C2x60-S2-4K8L-Ci
120
4000
80
16982
142
A++
Citizen
C2x60-S2-5K7H-Ci
120
5000
70
18211
152
A++
Citizen
C2x60-S3-3K7H-Ci
120
3000
70
17541
146
A++
Citizen
C2x60-S3-3K8L-Ci
120
3000
80
16647
139
A++
Citizen
C2x60-S3-4K7H-Ci
120
4000
70
18099
151
A++
Citizen
C2x60-S3-4K8L-Ci
120
4000
80
16982
142
A++
Citizen
C2x60-S3-5K7H-Ci
120
5000
70
18211
152
A++
Citizen
C2x80-S1-3K7H-Ci
160
3000
70
22792
142
A++
Citizen
C2x80-S1-3K8L-Ci
160
3000
80
21600
135
A++
Citizen
C2x80-S1-4K7H-Ci
160
4000
70
23388
146
A++
Citizen
C2x80-S1-4K8L-Ci
160
4000
80
22047
138
A++
Citizen
C2x80-S1-5K7H-Ci
160
5000
70
23686
148
A++
Citizen
C2x80-S2-3K7H-Ci
160
3000
70
22792
142
A++
Citizen
C2x80-S2-3K8L-Ci
160
3000
80
21600
135
A++
Citizen
C2x80-S2-4K7H-Ci
160
4000
70
23388
146
A++
Citizen
C2x80-S2-4K8L-Ci
160
4000
80
22047
138
A++
Citizen
C2x80-S2-5K7H-Ci
160
5000
70
23686
148
A++
Citizen
C2x80-S3-3K7H-Ci
160
3000
70
22792
142
A++
Citizen
C2x80-S3-3K8L-Ci
160
3000
80
21600
135
A++
Citizen
C2x80-S3-4K7H-Ci
160
4000
70
23388
146
A++
Citizen
C2x80-S3-4K8L-Ci
160
4000
80
22047
138
A++
Citizen
C2x80-S3-5K7H-Ci
160
5000
70
23686
148
A++
Citizen
Die Leuchte kann mit einem Dimmmodul ausgestattet werden, das über ein Drittanbieter-Steuerungssystem mit Standard-Dimmprotokollen gesteuert werden kann.
Das Dimmmodul wird im vorderen Fach der Leuchte installiert. In einigen Fällen sind die Leuchten zusätzlich mit einem eigenen dedizierten Dimmsteuerkabel ausgestattet.
Avenue C2x60-S1-5K7H-Ci-SPC-XXX
Optionscode
Eigenschaften
Dimm-Schnittstelle
Zusätzliches Signalkabel
D01
Externes Dimmen über Analogprotokoll
0-10 V, 1-10 V
ja
DL
Externes Dimmen über Digitalprotokoll
DALI
ja
DEM
Notfalldimmung bei Wechsel von AC zu DC
Manuelle Voreinstellung (10–70 %)
nein
DCN
Dimmen auf einen voreingestellten Wert
Manuelle Voreinstellung (10–100 %)
nein
DMV
Spannungsmodulationsdimmung
Spannungsmodulation der Netzspannung (170–220 V)
nein
Die Leuchte kann mit einem integrierten Überspannungsschutz ausgestattet werden, der einen Signalausgang enthält. Bei installiertem Avenue Smart Cover kann der Status des Schutzmoduls über das Jooby CMS abgefragt werden.
Avenue C2x60-S1-5K7H-Ci-XXX
Optionscode
Maximale Überspannung/Strom, kV/kA
Maximaler Entladestrom bei Einzelimpuls, kA
Konformität
No
Keine
Keine
Keine
SPC
10/5
10
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Niedrig)
SP2C
20/10
20
EN 61000-4-5, IEEE C62.41.2 (Kategorie С Hoch)
